Opbouw
Opbouw van de brander
Elektrische aansluitingen
Stookolietoevoer
Montage aanduidingen

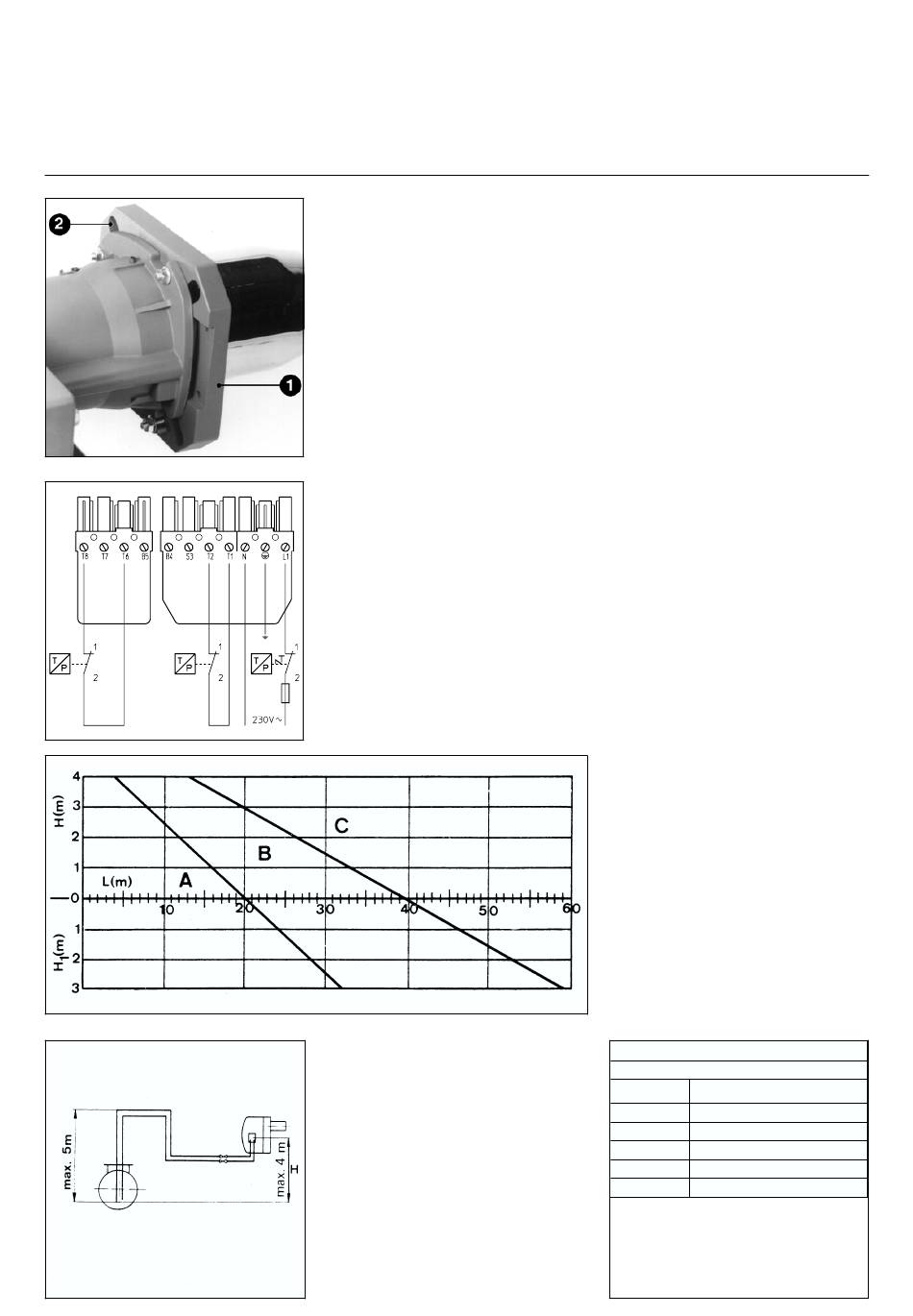

De branderflens (1) is voorgeboord (2).
De gaten hebben een diameter die
loopt van 142 tot 160 mm. Deze maten
worden door de DIN 4789 normen
vastgelegd. De bevestigingsschroeven
zijn samen met de brander verpakt.
De meegeleverde dichtingsflens kan
als model gebruikt worden. Voor de
montering van de flens aan de ketel
moet eerst de ophangingsbeugel aan
de flens gemonteerd worden.
Elektrische aansluiting
- Kijk na of de spanning wel degelijk
220 V en 50 Hz bedraagt.
- Test de aarding ; volg de verplichte
elektrische voorschriften.
- Verbind de stekkerverbindingen (4)
volgens DIN 4791 tussen brander en
ketel.
- Branderzekering (6A).
De vermogen belasting
Bij de ontsteking
520 VA
In werking
280 VA
Dimension de canalisation
Zone A
DN 6 (8 x 1)
Zone B
DN 8 (10 x 1)
Zone C
Transfertpomp
H = Hauteur d'aspiration
H
= Hauteur d'aspiration pour
1
citerne en charge
L = longueur totale de canalisation.
9812 / 13 005 345A
l
Na het monteren van
debranderflens op de brander.
l
Steekt men de branderbuis in de
vuurhaard en schroeft men de 3
bevestigingsschroeven vast.
(bajonetvergrendeling).
Stookolietoevoer
Twee soepele leidingen worden aan
een stookoliefilter aangesloten.
De maximum lengte van de leidingen
staat aangeduid in de tabellen.
De lengte van deze leidingen wordt
bepaald rekening houdend met het
drukverlies voor de afsluitkraan, een
terugslagklep, 4 bochten en een
gemiddelde dichtheid van 0,825 met
een hoogte van 500 m (t.o.v. het
zeeniveau).
De lengte van de leidingen moet
volgens de tabel aangepast (ingekort)
worden.
Voor het dichtmaken van de
schroefverbindingen mag enkel teflon
gebruikt worden.
Korrektie van de hoogte
Pompe in aanzuiging (H +) of in toevoer (H -)
H fiktief (m)
Hoogte (m)
0-500
0
501-800
0,5
801-1300
1,0
1301-1800
1,5
1801-2200
2,0
Vb : hoogte 1100m. H fiktief = 1m H reeël 2 m.
H gekorigeerd voor aanzuiging
H gegorigeerd voor toevoer
Kies in de tabel de Ø van de leiding in funktie van
de totale getrekte lengte t ssen de tank en de pomp.
Wanneer H gegorigeerd voor aanzuiging meer
dan 4m is voorzie eenn transfertpomp
(druck max 2 bar).
2 + 1
2 - 1
5
