8.6.
Inspecteren, hanteren en uitpakken van de unit
8.6.1.
Inspectie
Bij de levering moet de unit worden gecontroleerd. Eventuele
schadeclaims moeten onmiddellijk worden doorgegeven aan de
bevoegde expeditie-agent.
8.6.2.
Hantering
Bij het behandelen van de unit dient u de volgende punten in acht te
nemen:
1
Breekbaar, ga voorzichtig om met de unit.
Houd de unit in verticale positie om beschadiging van
de compressor te voorkomen.
2
Kies van tevoren het pad waarlangs de unit naar binnen moet
worden getransporteerd.
3
Breng de unit in de oorspronkelijke verpakking zo dicht mogelijk
bij de uiteindelijke installatieplaats om beschadiging tijdens het
vervoer te voorkomen.
Zie
afbeelding
4.
1 Verpakkingsmateriaal
2 Draagband
3 Beschermer
4 Opening
5 Vorkheftruck
4
Hijs de unit bij voorkeur op met een kraan en 2 draagriemen van
minimaal 8 m lang zoals in de bovenstaande afbeelding wordt
getoond.
Gebruik altijd beschermers om beschadiging van de riem te
voorkomen en houd de positie van het zwaartepunt van de unit
goed in de gaten.
VOORZICHTIG
Gebruik een geschikte hijsband die het gewicht van
de unit kan dragen.
Een vorkheftruck mag alleen worden gebruikt wanneer de unit
op de pallet blijft zoals afgebeeld in
8.6.3.
Uitpakken
VOORZICHTIG
Raak om letsel te voorkomen de luchtinlaat of de
aluminiumlamellen van de unit niet aan.
Verwijder de verpakking van de unit:
-
Zorg dat u de unit niet beschadigt als u de krimpfolie met een
mes verwijdert.
WAARSCHUWING
Scheur alle plastic zakken van de verpakking in
stukken en gooi ze weg zodat er geen kinderen
kunnen mee spelen. Kinderen kunnen bij het spelen
met een plastic zak per ongeluk verstikken.
-
Verwijder de bovenste pallet(ten) en de kartonnen plaat
(platen) alvorens de rechtopstaande kartonnen
beschermingstukken te verwijderen.
Zie
afbeelding
3.
Verwijder de schroeven die de unit op de pallet bevestigen.
Montagehandleiding en gebruiksaanwijzing
9
afbeelding
4.
8.7.
Plaatsen van de unit
1
Hef de unit op zijn eigen fundering. Zie
1 Draagband
2 Beschermer
3 Opening
2
Hijs de unit bij voorkeur op met een kraan en 2 draagriemen van
minimaal 8 m lang zoals in de bovenstaande afbeelding wordt
getoond.
Gebruik altijd beschermers om beschadiging van de riem te
voorkomen en houd de positie van het zwaartepunt van de unit
goed in de gaten.
VOORZICHTIG
Gebruik een geschikte hijsband die het gewicht van
de unit kan dragen.
LET OP
Er kan geen vorkheftruck gebruikt worden!
Zorg dat de unit waterpas wordt geïnstalleerd op een voldoende
sterke ondergrond zodat er geen trillingen en lawaai worden
geproduceerd.
LET OP
Als de installatiehoogte van de unit moet worden
verhoogd, gebruik dan geen steunen om alleen de hoeken
te ondersteunen, zoals getoond op
X Niet toegelaten
O Toegestaan (eenheid: mm)
De hoogte van de onderbouw moet minimaal 150 mm vanaf de
vloer bedragen.
In gebieden met heftige sneeuwval moet deze hoogte worden
vergroot
afhankelijk
omstandigheden.
De unit dient op een stevige in de lengterichting geplaatste
onderbouw (raamwerk van stalen balken of beton) te worden
geïnstalleerd. Zorg dat de basis onder de unit groter is dan het
grijs gemarkeerde gebied op
1 Gat voor bout onderbouw
2 Binnenmaat van de basis
3 Afstand tussen boutgaten onderbouw
4 Diepte van de unit
5 Buitenafmetingen van de basis
6 Lengtemaat onderbouw
7 Afstand tussen boutgaten onderbouw

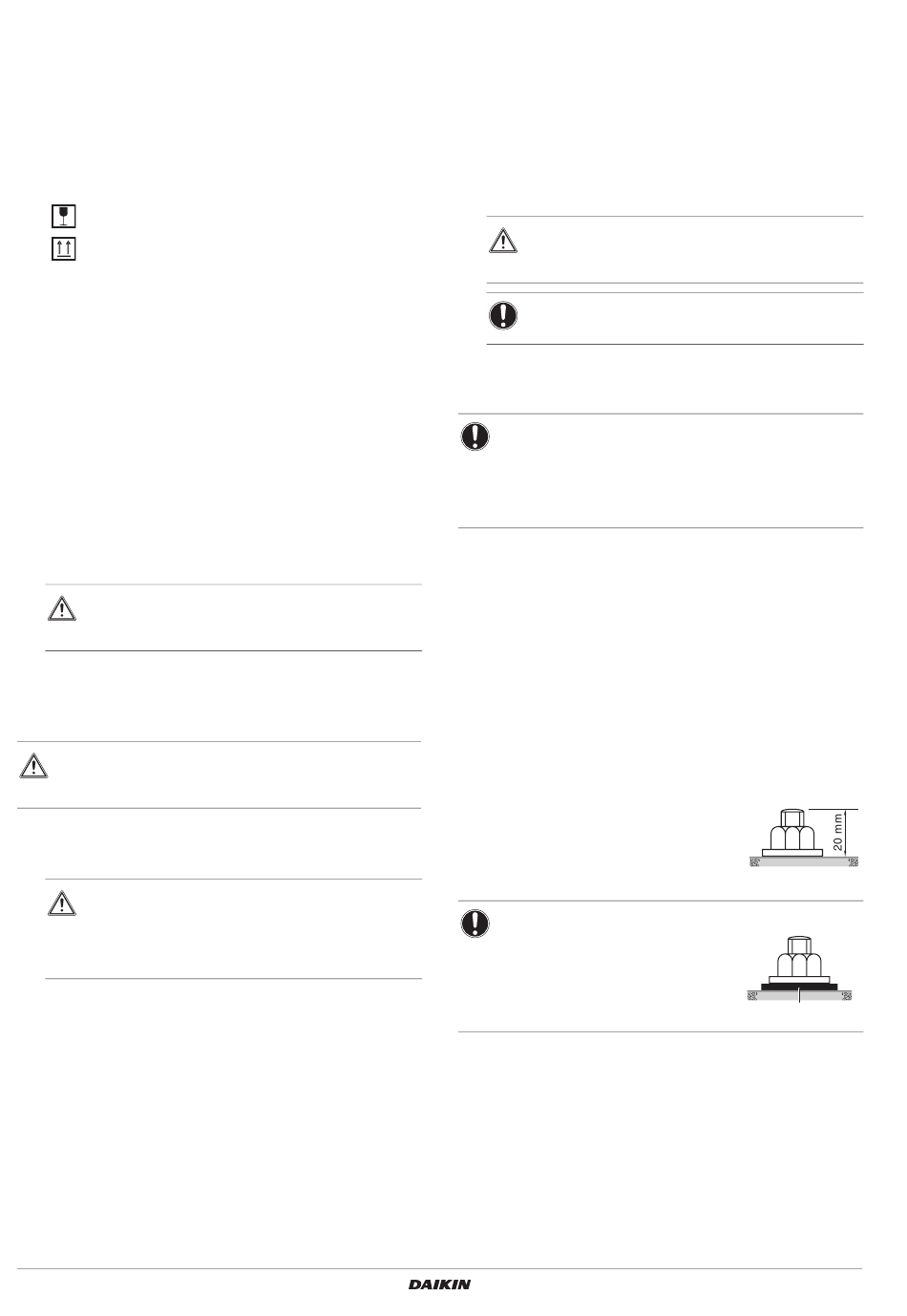

Bevestig de unit op zijn plaats met M12
funderingsbouten. Draai de bouten voor
de onderbouw erin totdat deze nog 20 mm
boven het oppervlak van de onderbouw
uitsteken.
LET OP
Wanneer u de unit in een
corrosieve omgeving installeert,
gebruik dan een moer met een
kunststofsluitring
moer
te
beschermen
roestvorming.
8.8.
Werkzaamheden aan de afvoer
Voorzie een waterafvoerkanaal rond de fundering om overtollig
water rond de unit af te voeren.
Bij het verwarmen bij buitentemperaturen onder nul zal het
afgevoerde water van de unit bevriezen. Als u geen
maatregelen neemt voor de afvoer van het water, kan het heel
glad worden rondom de unit.
afbeelding
5.
afbeelding
6.
van
de
installatieplaats
afbeelding
7:
(1)
om
de
tegen
1
EWAQ016~064BAW + EWYQ016~064BAW
Luchtgekoelde ijswaterkoelgroep
4PW70082-1D – 2015.05
