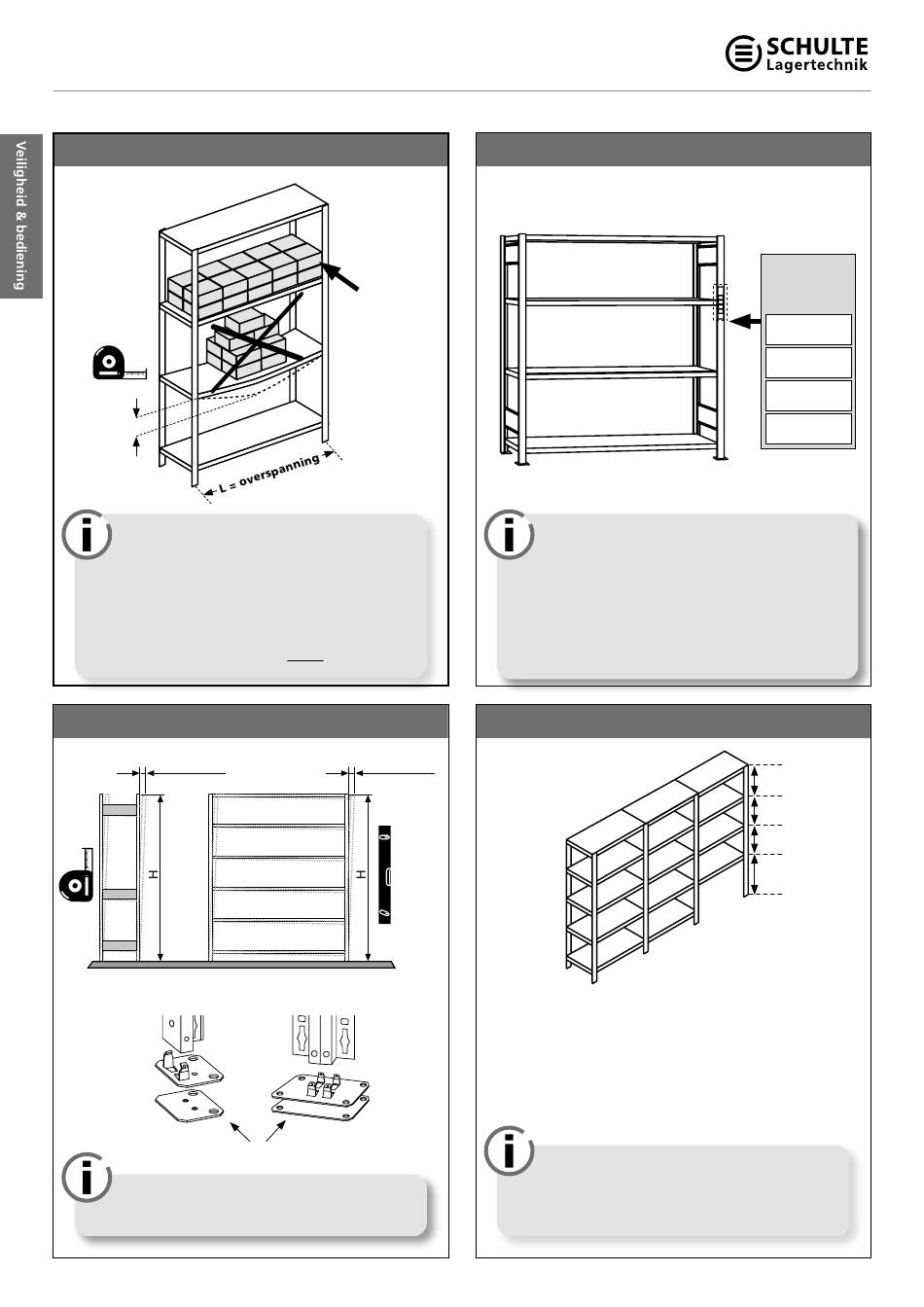

Breedvlakstellingen
Veiligheid & bediening
Belading van de stelling
max.
L/200
kg
Bij het beladen van de stelling moet rekening
worden gehouden met de maximale belasting
van het legbord. De legborden moeten gelijkma-
tig worden beladen.
De max. toeg. doorbuiging van de dragende leg-
borden mag nier meer bedragen dan L/200 mm van de
overspanning!
VOORBEELD: Legbord 1.000 mm, doorbuiging max.
toegel. L/200 = 1.000 mm ÷ 200 = 5 mm
Loodrechte opstelling
max. H/200
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
kg
Let ook op een loodrechte opstelling!
max. H/200
max. H/200
/200
max. H/200
Bij afwijkingen aan de vloer dient u onderleg-
platen te gebruiken voor de stellingvoeten.
6
Gelijkmatig
verdeelde last!
kg
kg
kg
kg
kg
kg
kg
max. H/200
kg
kg
kg
onderlegplaten
kg
kg
kg
kg
Bij stellingen met een vakbelasting van meer dan
200 kg of een veldbelasting van meer dan 1.000 kg
dienen door de exploitant belastbaarheidsborden
te worden ingevuld die op goed zichtbare plaatsen
kg
moeten worden aangebracht.
De maximale veldbelasting kunt u terugvinden in de
tabellen van de desbetreffende stellingen (Pagina 10,
kg
kg
19, 26, 27).
K = WS 2000 & WS 3000:
max. 600 mm bedragen!
K = Z1:
De kniklengte mag max. 100 mm bedragen!
K = W100:
waarbij de veldbelasting daardoor verminderd wordt!
(zie pagina 26)
De kniklengte is de afstand van de bodem tot de
bovenkant van het stellingbord of van de bodem-
bovenkant tot bodembovenkant. Bij grote afstanden
kan de veldbelasting kleiner worden.
Markering van de stellling
Kniklengte
De kniklengte mag
De kniklengte mag max. 1.200 mm bedragen,
STELLING
Bouwjaar:
Ingbr. Nr.:
max. vakbelas-
ting: ... kg
max. veldbelas-
ting kg
K
K
K
K
