3.2 Vlak, horizontaal
standvlak voor
koplampafstelapparaat
4 DXL
8PA 007.732-081
Om ervoor te zorgen dat met het
koplampafstelapparaat SEG
007.732-081 koplampen
nauwkeurig kunnen worden
afgesteld, worden aan het
standvlak de volgende eisen
gesteld:

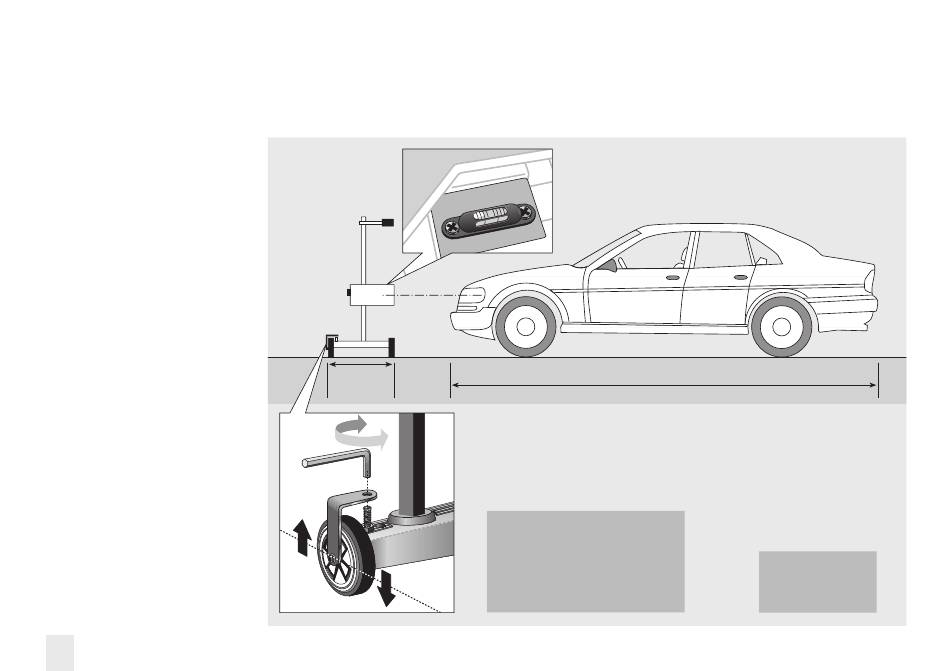

Door de handhendel te verstellen
moet de luchtbel in de waterpas in
de optiekkast van het
koplampafstelapparaat in de
middelste stand worden gebracht
(indien nodig aan beide
koplampzijden). Daarvoor moeten
de beide
asvergrendelingsschroeven zijn
losgedraaid. Na het instellen moet
de korte vergrendelingsschroef met
zeskantsleutel SW5 worden
vastgezet.
Voor metingen op het vlakke
standvlak – volgens DIN ISO 10604
– moet de handhendel worden
gecontroleerd, om na te gaan of de
nulstand is vergrendeld.
Nulstand:
Asvergrendelingsschroeven
losdraaien. Handhendel in de
middelste positie brengen, zodat
direct van boven de
schroefdraadpen voor de
asvergrendeling zichtbaar is door
de boring in de handhendel.
Gebruik een zeskantsleutel SW5
om de schroefdraadpennen aan te
trekken en de M10-moeren vast te
schroeven.
9
Personenauto's min. 4m / bedrijfswagens min. 8,5 m
*
Bodemeffenheid conform
ISO 10604
Helling ten opzichte van
horizontale lijn <= mm/m
Tip:
Standvlakken van
koplampafstelapparaten
moeten worden uitgevoerd
conform ISO 10604.
*
Standvlak van
het koplamp
afstelapparaat
kan worden vereffend
