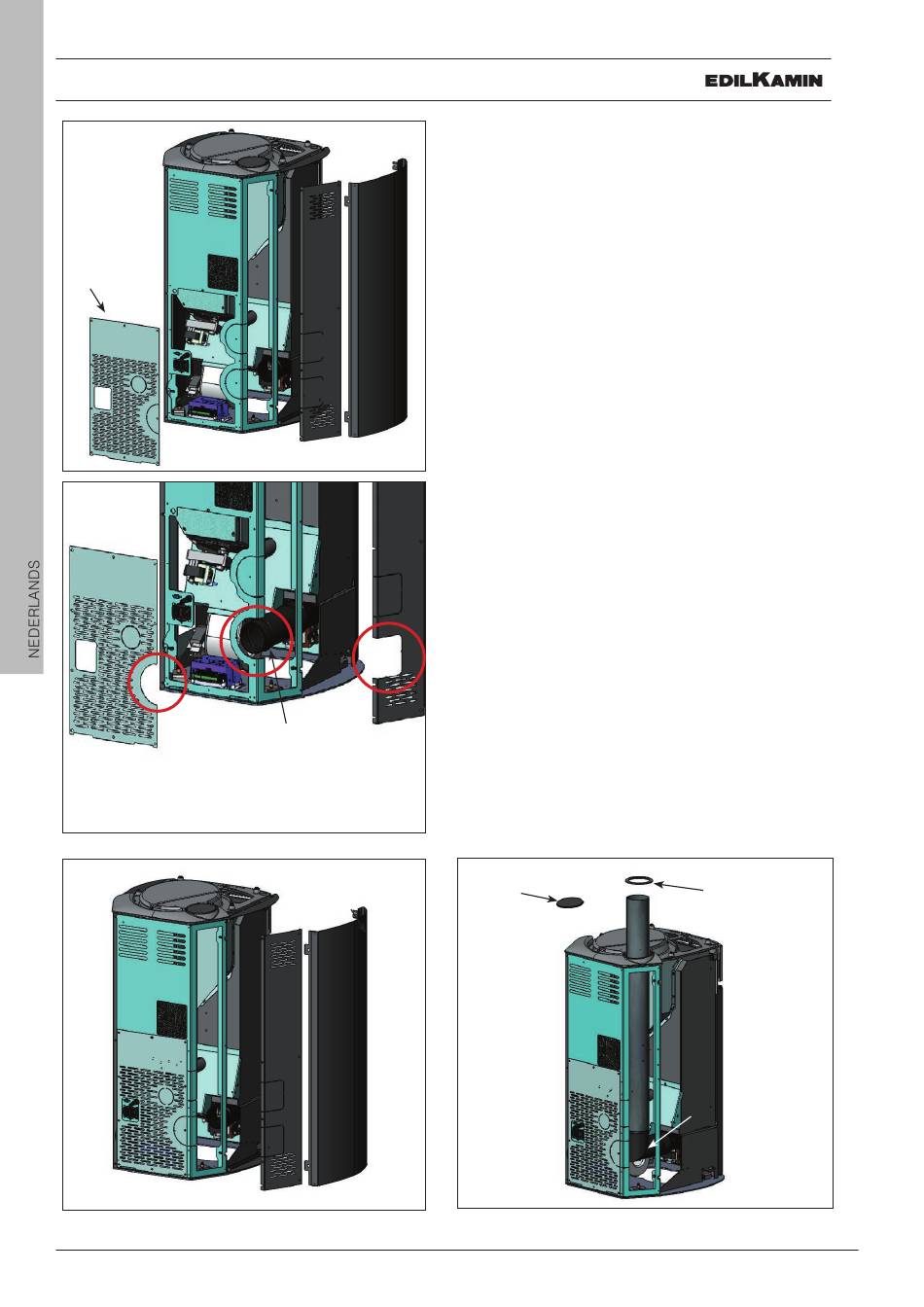

ROOKGASAFVOER
ARIS UP STAAL
ARIS in de versie van STAAL is geschikt voor verbinding
van de rookgasafvoer achteraan en vanaf het bovenstuk.
OM EEN WILLEKEURIGE VERBINDING VAN
DE ROOKGASAFVOR MET DE SCHOORSTEEN
B
MOGELIJK TE MAKEN, MOETEN HET METALEN
ACHTERSTE ZIJPANEEL LINKS (A) EN DE
G
METALEN
ZIJKANT
LINKS
(B)
WORDEN
A
VERWIJDERD.
NB: gebruik bij de installatie de bijgeleverde tube met
silicone tussen de opening van de rookspiraal en de
bijgeleverde gebogen verbindingsbuis (voor aansluiting
van de rookgasafvoer vanaf het bovenstuk) of voor
het bijgeleverde buissegment (voor aansluiting van de
rookgasafvoer achteraan).
AANSLUITING ROOKGASAFVOER ACHTERAAN
Demonteer de onderste achterkant (G).
Verwijder uit de onderste achterkant (G) en
vanaf het metalen achterste zijpaneel links (A), die eerder
I
*
gedemonteerd zijn, het voorgestanste gedeelte
(.
A
Verwijder uit de kachelstructuur het voorgestanste deel (I).
Verbind het schoorsteensegment (H - bijgeleverd) op de
G
opening van de rookspiraal, door middel van het eveneens
bijgeleverde bandje.
AANSLUITING ROOKGASAFVOER BOVENAAN
Monteer de gebogen verbindingsbuis met het bijgeleverde
bandje (L) op de opening van de rookspiraal.
Elimineer het afsluitdeksel boven op het bovenstuk (Q).
*
Sluit de (niet bijgeleverde) rookgasafvoer aan op de
10
*
gebogen verbindingsbuis.
*
Plaats de bijgeleverde rozet (U).
H
NADAT DE ROOKGASAFVOER VERBONDEN
IS MET DE SCHOORSTEEN, MOETEN HET
METALEN ACHTERSTE ZIJPANEEL AAN DE
LINKERKANT (A) EN DE METALEN ZIJKANT
LINKS (B) WEER WORDEN GEMONTEERD.
Q
U
B
A
L
INSTALLATEUR
