7.7 Windspoiler montage

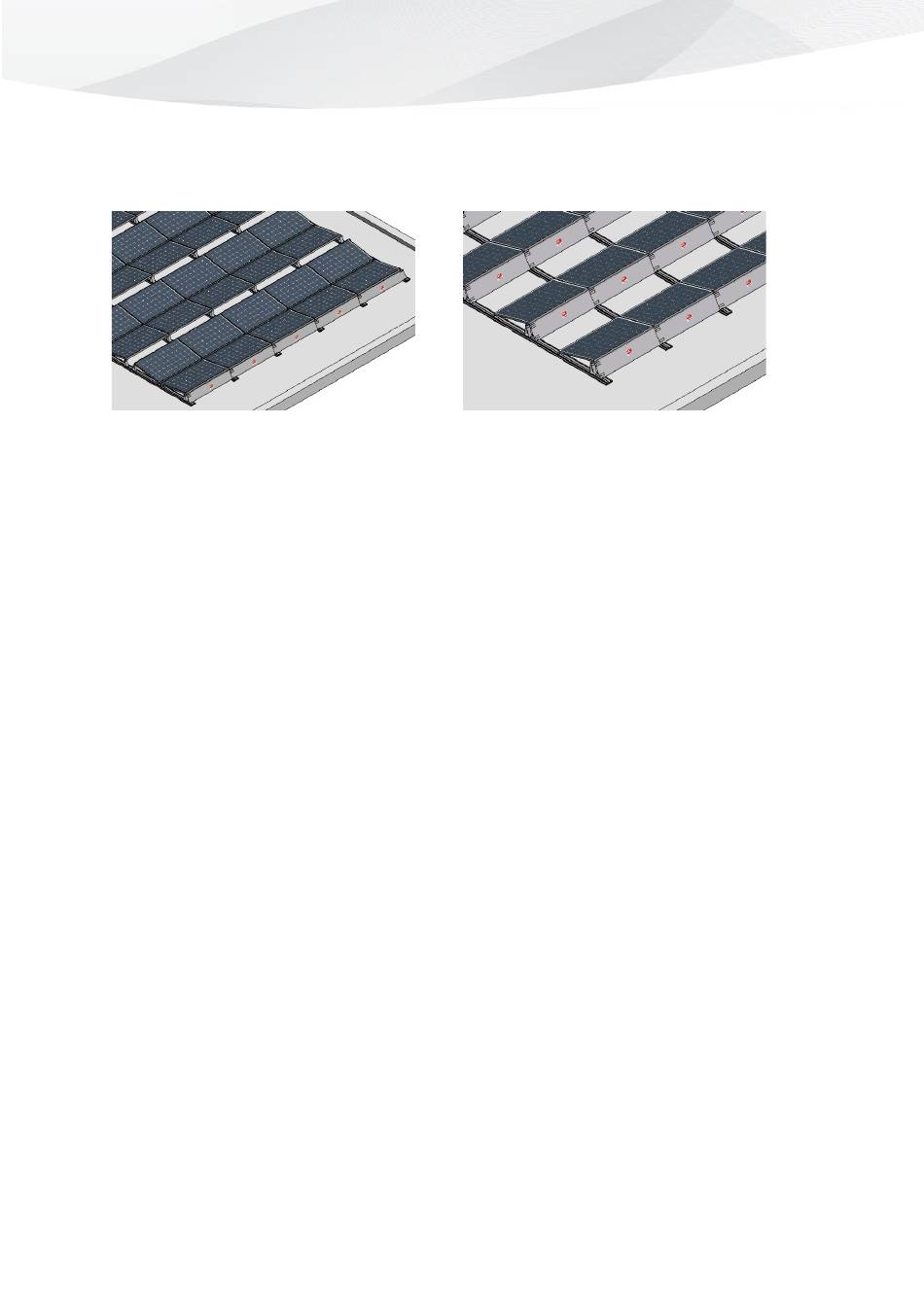

Figuur 52 gemonteerde spoilers 10 EW en 15 S
Begin de montage aan de linker achterzijde van de PV-module rij. De windspoiler inhaken in de steun
boven. De linker onderkant van de windspoiler vastschroeven aan de bodemrail. De volgende
windspoiler in schuiven in de eerste windspoiler en dan inhaken in de steun boven. De aangebrachte
lipjes op de zijkant van de spoiler zorgen ervoor dat de twee windspoilers goed in elkaar overgaan.
De sleufgaten linksonder van de beide windspoilers komen recht boven elkaar. Hier kan men nu de
beide windspoilers linksonder vastschroeven aan het bodem rail. De afstand van de schroef tot het
einde van het bodemprofiel dient minimaal 3 cm te zijn. De volgende windspoilers worden achter
elkaar op dezelfde wijze gemonteerd.
De eerste en laatste windspoiler in een modulerij of losgeplaatste spoiler moeten met een
plaatsschroef worden bevestigd aan de steun, zie
rijen
Bij AeroFix10-EW zijn windspoilers en de AeroFix 10-S "steun boven" enkel nodig als,
De eerste / laatste PV-modulerij met een steun boven begint / eindigt.
Binnenin het PV-moduleveld het veld is onderbroken. Onderbreking dan begint / eindigt
met een steun boven
IBC SOLAR AeroFix / AeroFlat montagehandleiding - versie NL 20.01, juni 2020
Figuur 57 Vastschroeven windspoilers op einde
