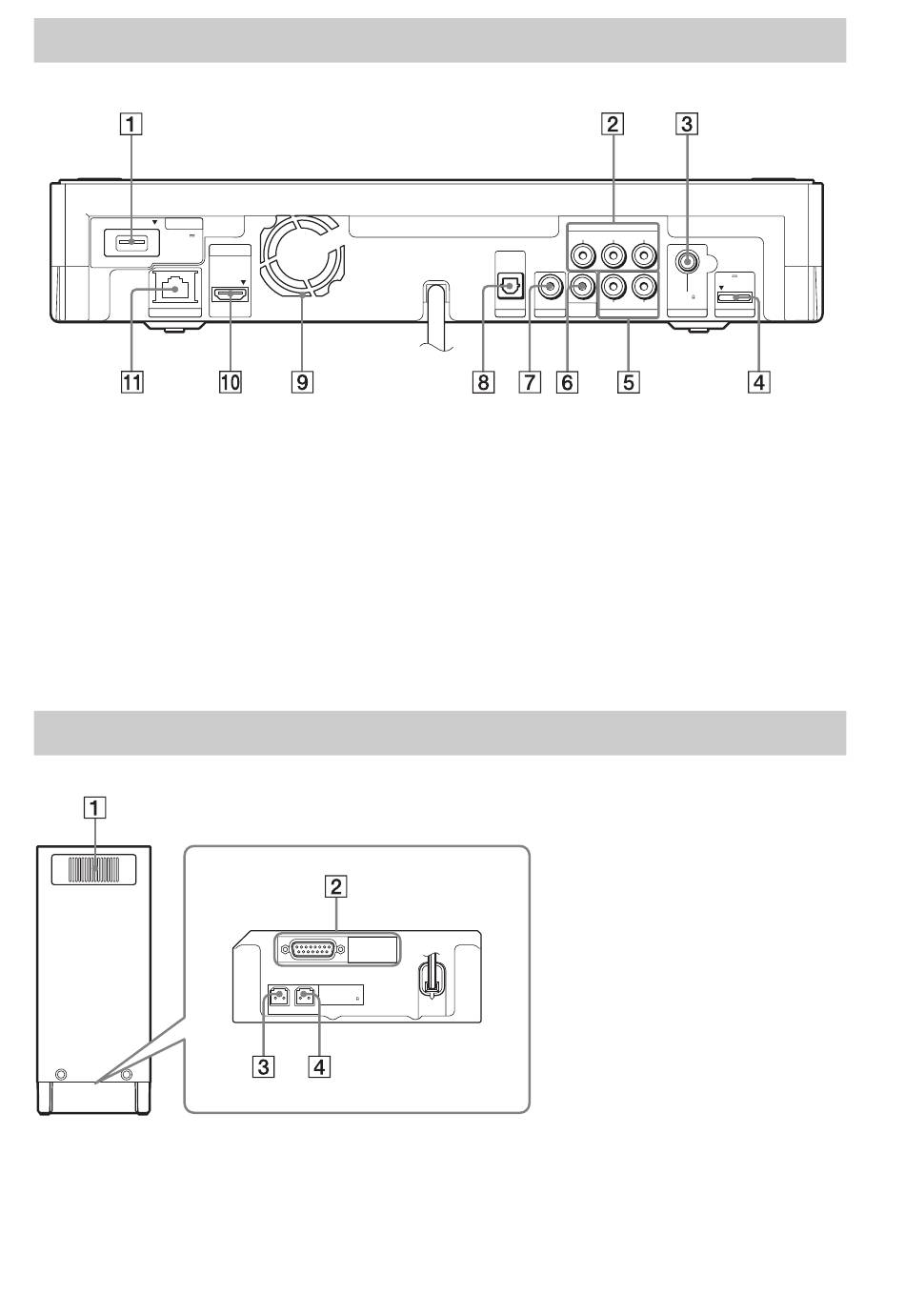

Achterkant van de bedieningseenheid
EXT
DC5V
0.5A MAX
LAN(100)
A EXT-sleuf (pagina 28)
B COMPONENT VIDEO OUT-
aansluitingen (pagina 22)
C ANTENNA (FM 75Ω COAXIAL)-
aansluiting (pagina 27)
D DMPORT-aansluiting (DIGITAL MEDIA
PORT) (pagina 25)
E AUDIO-aansluitingen (AUDIO IN L/R)
(pagina 25)
F VIDEO OUT-aansluiting (pagina 22)
Subwoofer
A Ventilatieopeningen
B SYSTEM CONTROL-aansluiting
(pagina 19)
C SPEAKER R-aansluiting (pagina 20)
HDMI
OUT
SYSTEM CONTROL
ONLY FOR HCD-Z7
SPEAKER
IMPEDANCE USE 4
FRONT R
FRONT L
COMPONENT VIDEO OUT
Y
P
/C
B
B
DIGITAL IN
DIGITAL IN
OPTICAL
COAXIAL
VIDEO
R
AUDIO IN
TV
SAT/CABLE
OUT
AUDIO
G SAT/CABLE-aansluiting (DIGITAL IN
COAXIAL) (pagina 25)
H TV-aansluiting (DIGITAL IN OPTICAL)
(pagina 24)
I Ventilatieopeningen
J HDMI OUT-aansluiting (pagina 22)
K LAN (100)-aansluiting (pagina 29)
D SPEAKER L-aansluiting (pagina 20)
P
/C
R
R
DC5V
0.7A MAX
FM75
COAXIAL
L
ANTENNA
DMPORT
13
