Installatie, stap voor stap

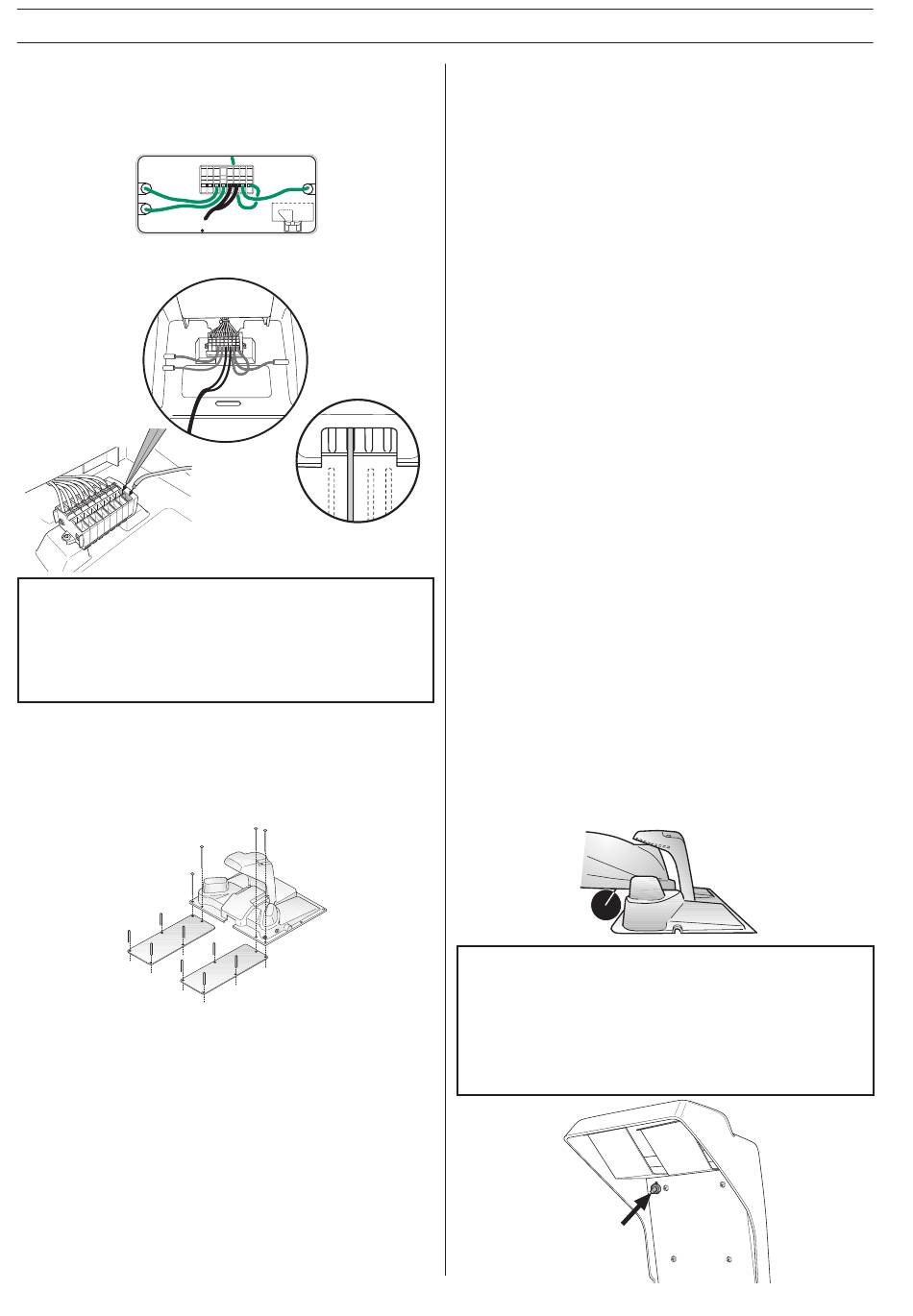

De kabels moeten aangesloten zijn op het aansluitblok van het
laadstation volgens dit aansluitschema, wanneer punt 3-11 van
deze installatieinstructie zijn uitgevoerd.
6
5
535 09 65 - AX
Gebruik het bijgevoegde gereedschap om de zes kabels op het
blok aan te sluiten. Zie afbeelding.
LET OP! Raak de beide contactplaten van het laadstation
niet met een metalen voorwerp aan wanneer het netsnoer
van de transformator op een stopcontact is aangesloten.
De contactplaten kunnen dan kortsluiting veroorzaken
waardoor de automatische zekering van de transformator
springt. Omdat dit 15 V zwakstroom is, bestaat er geen
risico van een gevaarlijke elektrische schok.
1.
Kies de plaats van het laadstation volgens „Planning van de
installatie".
2.
Plaats het laadstation en bevestig het op de grond met behulp
van de zes meegeleverde spijkers. De beide wielplaten moeten
voor/onder het laadstation aangebracht worden, volgens
onderstaande figuur. Ze voorkomen dat laad- en dokproblemen
ontstaan ten gevolge van verzakkingen van de aarde.
3.
Strip de beide draden van de transformatorkabel en sluit ze aan
op plaats 3 respectievelijk 4 op het aansluitblok van het
laadstation. Het maakt niet uit welke draad in 3 resp. 4 wordt
gezet.
4.
Trek de laagspanningskabel naar de transformator. Steek de
contactjes van de laagspanningskabel in de transformator. Sluit
het netsnoer van de transformator aan op een 230 V stopcontact.
5.
Omdat het laadstation nu stroomvoorziening heeft, kunt u de
Auto Mower prima opladen terwijl de begrenzingslus en de
zoeklus worden geïnstalleerd. Plaats de maaier in het laadstation
met de ON/STOP-schakelaar in de stand STOP gedurende ca. 1
uur. Til vervolgens de klep op, zet de schakelaar op stand ON,
toets de code
0000 # in en doe de klep weer dicht. Wanneer de
*
schakelaar in de STOP-stand staat wordt de batterij met een
zeer lage stroom opgeladen, en dat is gunstig voor de batterij
wanneer deze voor de eerste keer wordt opgeladen. De eerste
keer opladen neemt enkele uren in beslag.
10
– Nederlands
INSTALLATIE
1
8 7 6 5 4 3 2 1
2
4
3
5 6
1
2
15 V
Indien de Auto Mower het laadstation verlaat voordat de
begrenzingslus helemaal is geïnstalleerd zal hij voor het
laadstation stoppen en het alarm „registreert geen signaal van
de lus" geven. Dit alarm wordt automatisch opgeheven
wanneer de begrenzingslus wordt aangesloten. U kunt het
alarm van de Auto Mower ook uitzetten door de veiligheidsklep
op te tillen en het eerste cijfer van de code in te voeren.
6.
Installeer de begrenzingslus volgens de beschrijving, zie
„Installatie van begrenzingslus". Wacht met het aansluiten van
de kabeluiteinden.
7.
Installeer de zoeklus volgens de beschrijving, zie „Installatie van
zoeklus". Wacht met het aansluiten van de kabeluiteinden.
8.
Als de Auto Mower in het laadstation staat, klapt u de
veiligheidsklep omhoog, u voert het eerste getal van de code in
en u haalt de maaier van het laadstation weg.
9.
Haal de beide begrenzingskabels door de kabelgoten. Knip de
kabel af, strip hem en sluit hem aan op klem 2 respectievelijk 5
volgens het bekabelingschema aan de linkerkant.
10. Haal de ene zoekkabel door de kabelgoot volgens het
bekabelingsschema aan de linkerkant, strip de kabel en sluit
hem aan op klem 6.
11. Haal de andere zoekkabel door een van de vier gleuven die
middenvoor op het laadstation beschikbaar zijn (zie afbeelding
aan de linkerkant).
Op de meeste installaties is een van de twee linkergleuven het
meest geschikt. Strip de kabel en sluit hem aan op klem 1. Zet
de maaier vervolgens een paar meter van het laadstation
loodrecht ten opzichte van de zoeklus en toets het commando *
31 # in. Let vervolgens goed op of de contactpunten van de
maaier ongeveer midden op de desbetreffende contactplaten
terechtkomen wanneer hij het laadstation binnen rijdt. Komt de
maaier niet midden tegen de contactplaten moet de inkomende
zoeklus losgemaakt worden van klem 1 en door een van de
andere kabelgoten gelegd worden. Probeer een zelfde
dokmanoeuvre meer dan 3-4 keer om te controleren of de
maaier iedere keer goed het laadstation binnen rijdt.
Wanneer de Auto Mower gelijk stopt en 3 bliepen laat horen
wanneer het commando * 31 # ingetoetst is en led 4 knippert of
6 brandt continu, zijn de lussen verkeerd aangesloten. Ga dan
terug naar punt 9 en 10 en controleer of de installatie correct is.
12. Let erop dat de grond voor het laadstation helemaal vlak is
zodat de beide laadstiften van de Auto Mower goed contact
maken met de contactplaten van het laadstation. Stel de hoogte
van het laadstation indien nodig af. Zie onderstaande
afbeelding.
Controleer de begrenzingslus met behulp van de
schakelaar op het laadstation, zie onderstaande figuur.
• Een constante bliep betekent dat de zoek- en
begrenzingslussen gesloten zijn.
• Een onderbroken bliep betekent storing in of foutieve
installatie van de zoek- of begrenzingslus. Repareer de
kabelbreuk of controleer of de zoek- en begrenzingslus
gelegd zijn volgens de installatie-instructies.
