OPMERKINGEN:
D Referentienummers en letters tussen haakjes verwijzen
naar de aanduidingen in de afbeeldingen en tekeningen.
D Accessoires zijn verkrijgbaar bij uw Graco-leverancier.
Als u eigen accessoires gebruikt, overtuig u er dan van,
dat ze de juiste maten hebben en voldoen aan de druk-
niveaus van het systeem.
Aarding
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
Een goede elektrische aarding van elk deel
van het systeem is van essentieel belang,
om het risico van brand, ontploffing en ernstig
letsel te beperken. Lees de waarschuwingen
bij Brand- en explosiegevaar op blz. 6 en
volg onderstaande aardingsinstructies op.
Hieronder zijn de minimum eisen vermeld die gesteld moeten
worden aan een standaard vloeistofafgiftesysteem. Het kan
zijn dat in uw installatie nog andere apparatuur of objecten
voorkomen, die dan ook geaard moeten worden. Kijk de
geldende elektrische voorschriften na voor gedetailleerde
aardingsinstructies, zoals die gelden voor de plaats waar
gewerkt wordt en de soort apparatuur die wordt toegepast.
Het systeem moet aangesloten zijn op een echt aardpunt.
D Pomp: Aard de pomp door een aarddraad met klem aan
te sluiten zoals beschreven in de afzonderlijke instructie-
handleiding bij de pomp.
D Luchtcompressoren en onderdelen voor het hydraulisch
vermogen: Aard de apparatuur conform de aanwijzingen
van de fabrikant.
D Vloeistofslangen: Gebruik alleen geaarde vloeistofslan-
gen met een gecombineerde slanglengte van maximaal
150 m, zodat een goed doorlopende aarding verzekerd
is. Controleer de elektrische weerstand van de vloeistof-
slangen tenminste eenmaal per week. Als de slang niet
is voorzien van een aanduiding van de maximale elek-
trische weerstand, vraag dan de grenswaarden na bij
de leverancier of fabrikant; vervang de slang onmiddellijk.
D Afgiftekraan: Aard het pistool door hem te verbinden met
een goed geaarde materiaalslang en pomp.
D Materiaalvat: Aard het conform de ter plekke geldende
voorschriften.
Installatie
D Alle brandbare vloeibare materialen in het werkgebied
moeten in goedgekeurde geaarde houders zitten. Niet
méér opslaan dan benodigd is voor één werkperiode.
D Alle bakken voor oplosmiddelen die worden gebruikt bij
het doorspoelen: Aard ze conform de ter plekke geldende
voorschriften. Alleen metalen bakken gebruiken die gelei-
dend zijn; plaats ze op een geaarde ondergrond. De bak
niet op een niet-geleidende ondergrond plaatsen, zoals
papier of karton, aangezien dan de continuïteit van de
aarding wordt onderbroken.
D Om de goede continuïteit van de aarding te handhaven
bij het doorspoelen of wanneer de druk wordt ontlast:
Houd een metalen gedeelte van het spuitpistool stevig
tegen de zijkant van een geaarde metalen bak en druk
dan pas de trekker van het pistool in.

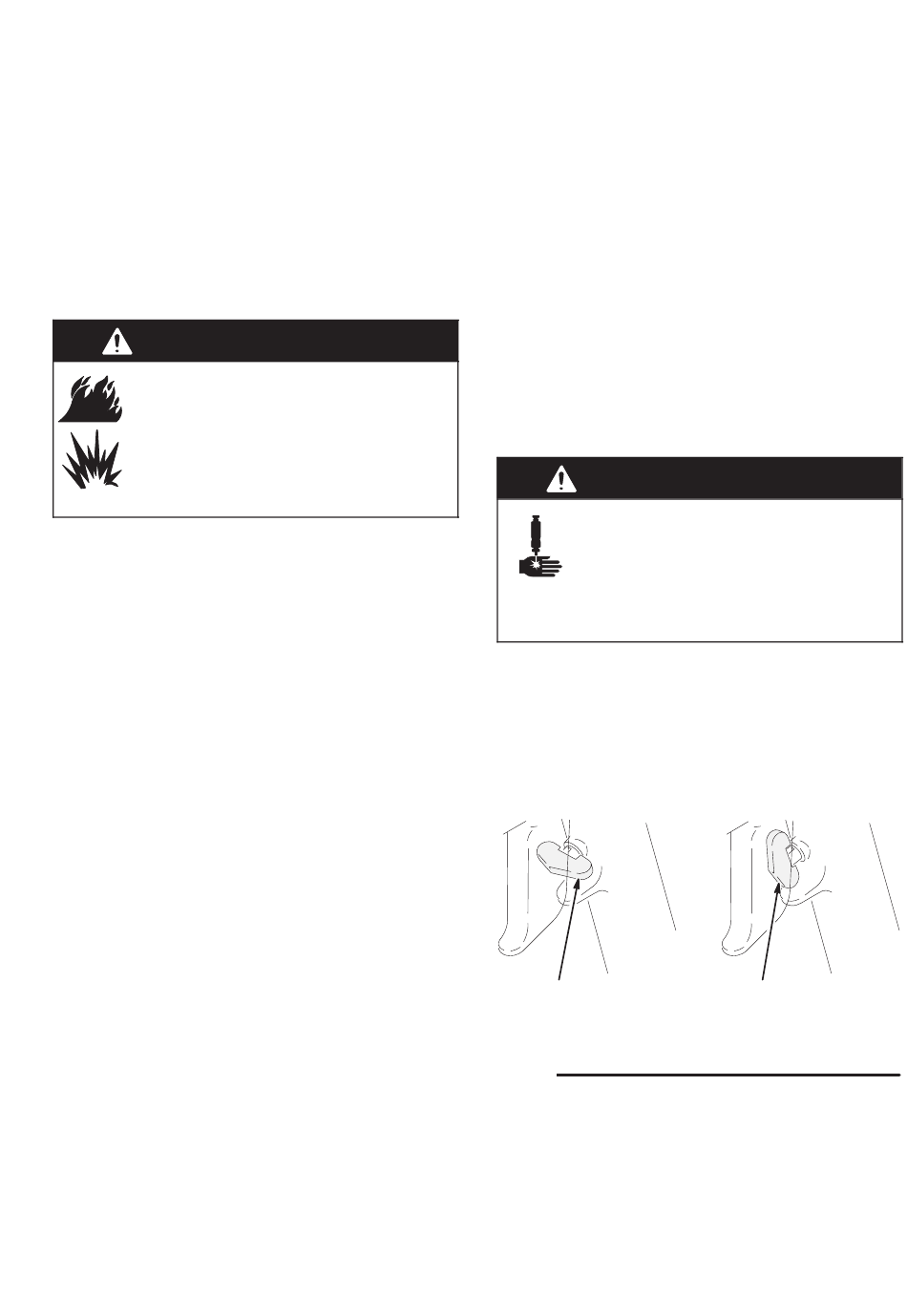

Hoe de trekkerbeveiliging te gebruiken
deren dat het pistool per ongeluk gaat spuiten, wat
ernstige verwondingen kan veroorzaken, o.a. door mater-
iaalinjectie of spatten in de ogen of op de huid.
1.
Indien u een van de handversies van het pistool gebruikt,
vergrendel dan de trekkerbeveiliging van het pistool door
de vergrendeling rechtsom t.o.v. het pistoolhuis te draaien.
Zie Afb. 4.
2.
Om de trekkerbeveiliging te ontgrendelen moet u de
vergrendeling naar buiten drukken en evenwijdig aan
het pistoolhuis draaien.
Vergrendeld
Afb. 4
WAARSCHUWING
INJECTIEGEVAAR
Blokkeer de trekker van het pistool met
de veiligheidspal wanneer u stopt met de
materiaalafgifte, om zo het risico te vermin-
Ontgrendeld
8459A
309000
11
