LUIDSPREKERS OPSTELLEN EN INSTELLEN
Aansluiten van de luidsprekers
Let er op dat u de linker (L) en de rechter (R) kanalen en ook de "+" (rood) en "–" (zwart) polariteit van de luidsprekers
op de juiste manier aansluit. Als u de aansluitingen ondeugdelijk zijn, zullen de luidsprekers geen geluid produceren en
als u luidsprekers verkeerd om aansluit (+ op –), zal de geluidsweergave onnatuurlijk zijn en weinig lage tonen bevatten.
LET OP
• Gebruik uitsluitende met de op het achterpaneel van dit toestel aangegeven impedantie.
• Zorg ervoor dat de luidsprekerdraden elkaar niet kunnen raken en ook geen metalen onderdelen van het toestel
kunnen raken. Hierdoor kan het toestel zowel als de luidsprekers beschadigd raken.
Indien nodig kunt u na het opstellen en aansluiten met SET MENU de instellingen voor de luidsprekers wijzigen zodat
deze overeenkomen met het aantal en de afmetingen van de luidsprekers in uw configuratie.

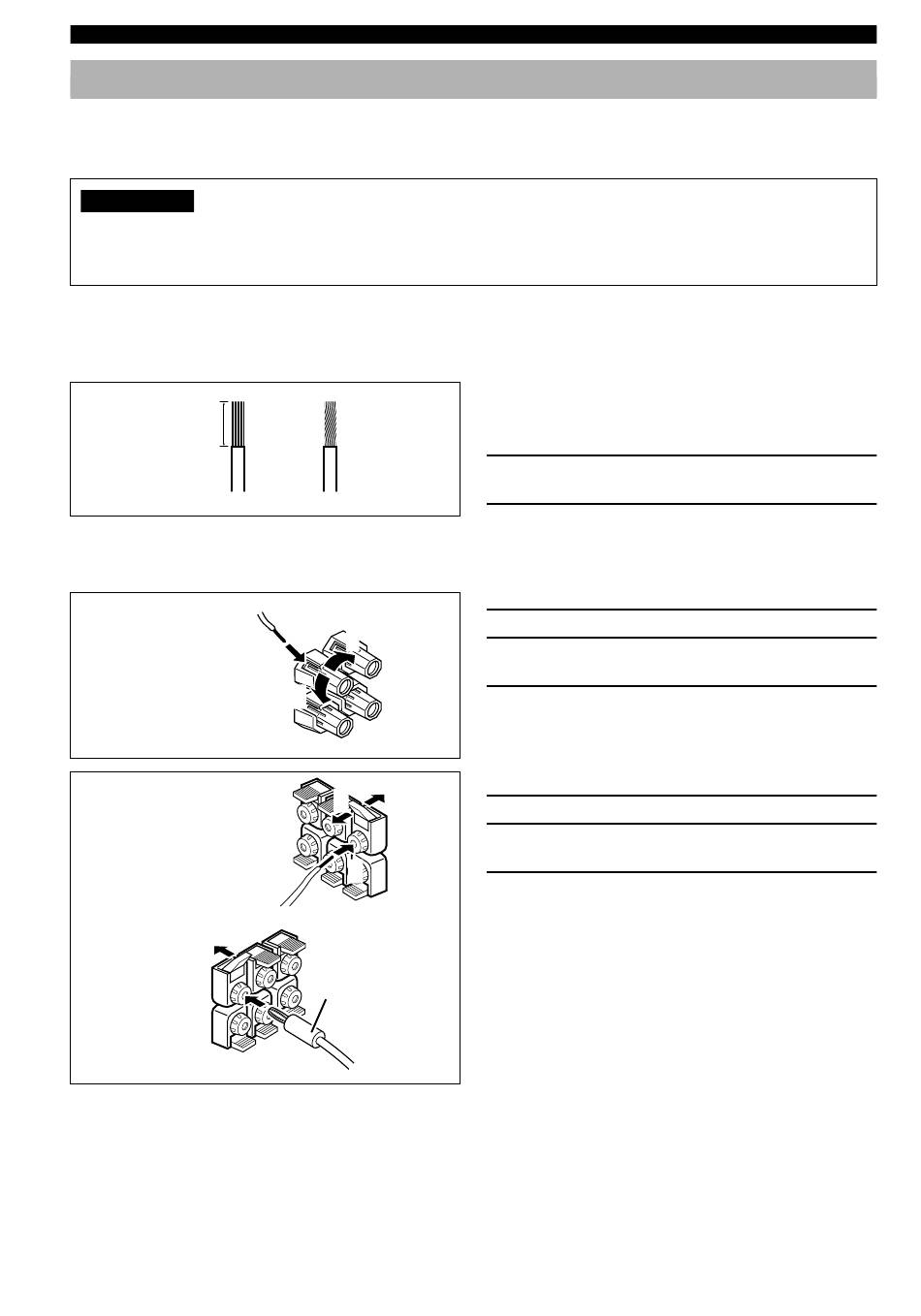

I Luidsprekerkabels
10 mm
1
I Aansluiten op de SPEAKERS aansluitingen
Rood: positief (+)
Zwart: negatief (–)
Rood: positief (+)
Zwart: negatief (–)
I MAIN SPEAKERS aansluitingen
Op deze aansluitingen kan een voor-luidsprekersysteem worden aangesloten.
I REAR SPEAKERS aansluitingen
U kunt hier een achter-luidsprekersysteem aansluiten.
I CENTER SPEAKER aansluitingen
U kunt hier een midden-luidspreker aansluiten.
10
2
2
3
1
1
3
2
Bananenstekker
Een luidsprekersnoer bestaat eigenlijk uit een paar van
isolatie voorziene draden naast elkaar. Een van deze
draden heeft een afwijkende kleur of vorm, misschien
heeft deze een streepje, een groef of een ribbel.
1
Strip ongeveer 10 mm van de isolatie van de
uiteinden van beide draden.
2
Draai de blote uiteinden van de draden in
elkaar om kortsluiting te voorkomen.
(Modellen voor het V.K. en Europa)
1
Draai de knop van de aansluiting los.
2
Steek alleen het blote stukje draad in de
opening in de zijkant van de aansluiting.
3
Draai de knop weer vast.
(Overige modellen)
1
Open het lipje.
2
Steek een enkel blonڐstukje draad in het gat
van de aansluiting.
3
Doe het lipje terug zodat de draad vast komt
te zitten.
y
(Modellen voor de VS, Canada, Australië, China, Korea en
algemene modellen)
• U kunt de aansluitingen ook maken met bananenstekkers. Open
eerst het lipje en doe vervolgens de bananenstekker in de
opening van de bijbehorende aansluiting.
