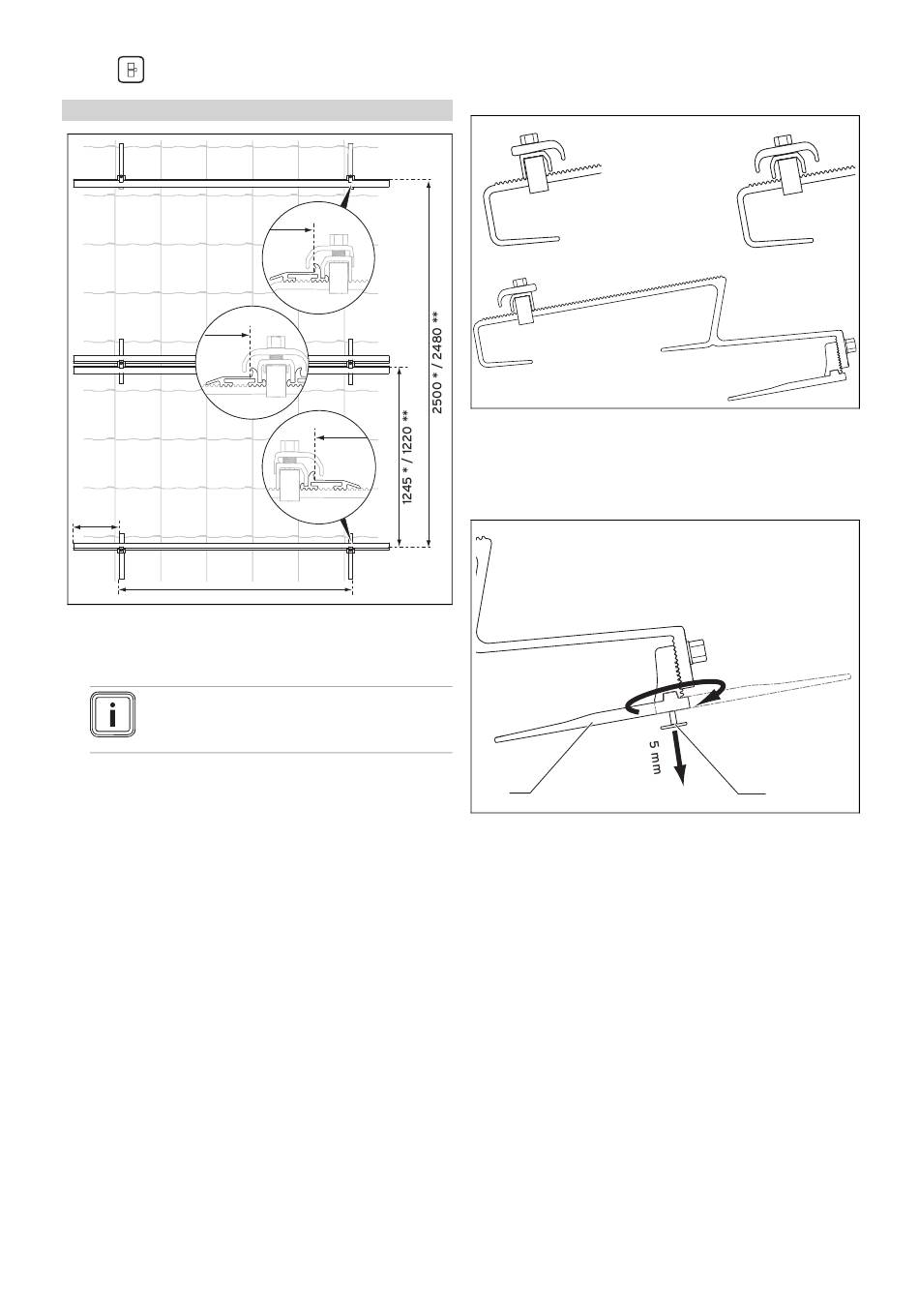

4 Montage en installatie opdak
4.1.7.2
Veldschikking boven elkaar
Voorwaarden: Collectorpositie: horizontaal
200 - 300
1460 - 1660
▶
Leg de afstanden van de dakankers vast.
–
Voormontagemaat (*): = afmontagemaat (**) + 20-25
mm
Aanwijzing
De totale afmeting voor 3 collectoren be-
draagt 3755 * / 3735 ** mm.
4.2
Montage uitvoeren
De montagestappen en aanwijzingen in deze handleiding
zijn geldig voor de horizontale collectorpositie bij veldschik-
king boven elkaar en de verticale collectorpositie bij veld-
schikken naast elkaar. Wijken in bepaalde gevallen de mon-
tagestappen van elkaar af, dan wordt hier expliciet op gewe-
zen.
12
4.2.1
Dakankers monteren
4.2.1.1 Type P (voor dakpan) monteren
1
2
1
Onderste dakanker
2
Bovenste dakanker
1.
Gebruik de getoonde bovenste, middelste en onderste
dakanker type P.
B
2
2.
Bevestig het dakanker type P naar keuze aan het
dakspant (A) of aan de daklat (B).
3.
Maak hiervoor de schroef (1) aan het onderste deel van
het dakanker met de bijgeleverde bit los en draai de
schroef er ca. 5 mm uit.
4.
Als u het dakanker aan het dakspant wilt bevestigen,
draai dan het onderste deel (2) naar buiten (A).
5.
Als u het dakanker aan de daklat wilt bevestigen, draai
dan het onderste deel (2) naar binnen (B).
Montagehandleiding auroTHERM classic 0020103185_05
3
3
Middelste dakanker
A
1
