BEDIENINGSELEmENTEN

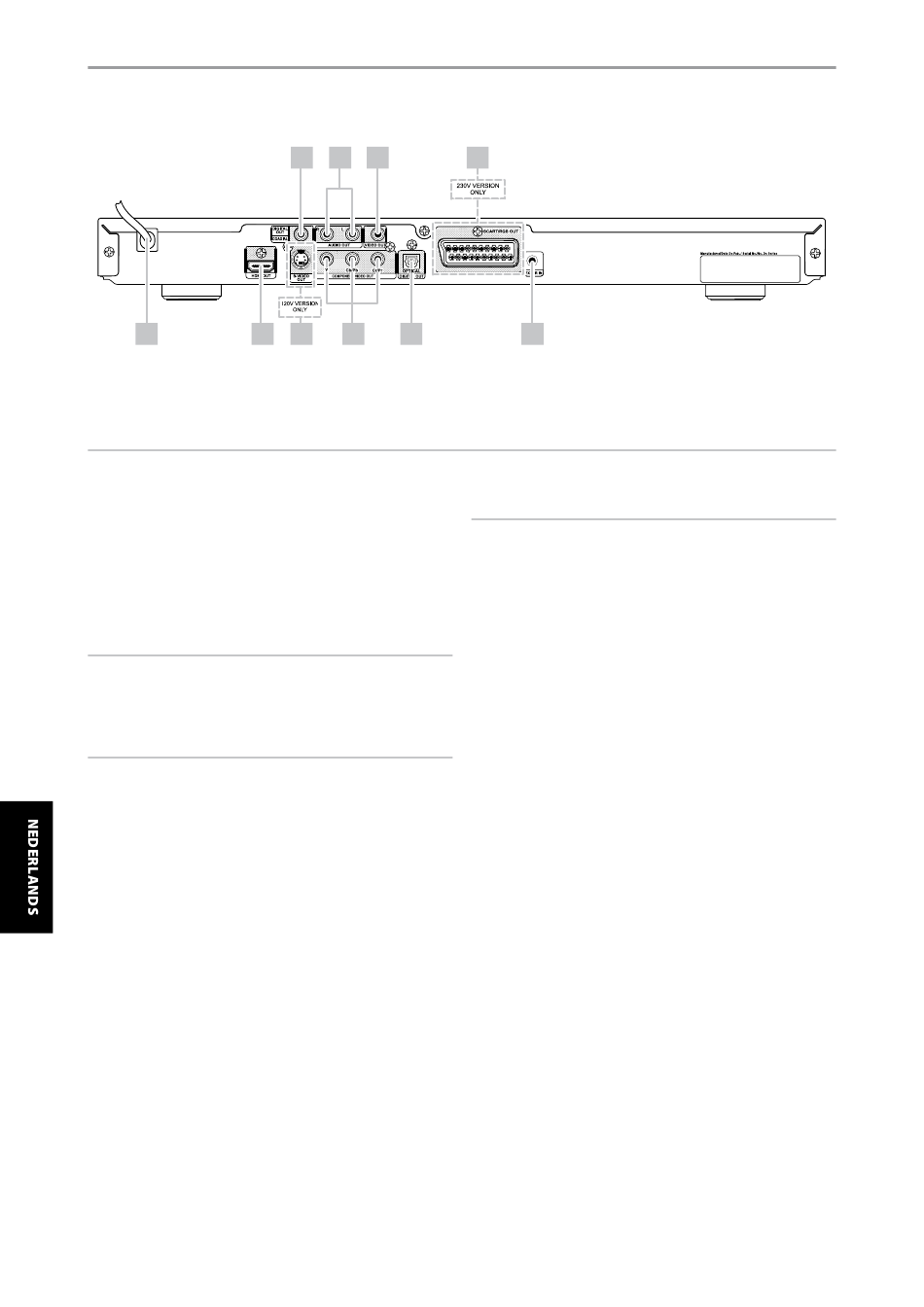

achterpaneel
1
2
ATTENTIE!
Zorg ervoor dat de T 517 is uitgeschakeld of losgekoppeld van het lichtnet alvorens aansluitingen te maken. Tevens wordt aangeraden alle bijbehorende
componenten uit te schakelen of van het lichtnet te ontkoppelen tijdens het aansluiten of ontkoppelen van signaal- of wisselstroomaansluitingen.
1 ac-netsnoer: Steek de stekker van het netsnoer in een
wandcontactdoos. Voordat de unit op de wandcontactdoos wordt
aangesloten, moeten alle andere aansluitingen zijn gemaakt.
2 hdmi out (hdmi-uitgang): Met een HDMI-kabel (niet
meegeleverd) sluit u de HDMI OUT aan op de overeenkomstige HDMI-
ingang van een HDTV, een projector of een A/V-receiver.
WAARSCHUWING
Alvorens HDMI-kabels aan te sluiten of los te koppelen, moeten de T 517
en de hulpbron zijn uitgeschakeld en van het lichtnet zijn losgekoppeld.
Worden deze aanwijzingen niet opgevolgd, dan kan alle apparatuur die
op HDMI-aansluitingen is aangesloten permanent worden beschadigd.
BELANGRIJKE OPMERKING
Als uw met HDMI-uitgeruste TV-toestel niet DTS of Dolby Digital
Bitstream kan decoderen, zet dan de Dolby Digital- of DTS-instelling van
de T 517 in het "Menu Audio-instellingen" op "PCM". Het kan zijn dat u
een ruisend geluid hoort als uw TV-toestel de DTS- (of Dolby Digital-)
Bitstream niet kan decoderen; de meeste TV-toestellen bieden die
mogelijkheid niet.
3 s-video out (s-video-uitgang - alleen de versie voor 120v):
Over het algemeen is de S-Video-verbinding beter, en deze dient
gebruikt te worden indien uw tv/monitor over de overeenkomstige
ingang beschikt. Sluit deze aan op de S-Video-ingang van de monitor/
televisie via S-Video-kabels van goede kwaliteit die speciaal zijn bedoeld
voor videosignalen.
4 component video out (component video-uitgang):
Sluit de uitgang "COMPONENT VIDEO OUT" van de T 517 aan op de
component-video-ingang van een compatibele videomonitor/televisie,
projector, A/V-receiver of andere digitale processors. Zorg dat u de juiste
aansluitingen Y, Cb/Pb, Cr/Pr aansluit op de overeenkomstige bronnen/
ingangen. Ga niet alleen af op de kleurcodering van de aansluitingen,
aangezien deze per merk kunnen verschillen.
8
10
9
8
3
4
5
7
6
OPMERKINGEN
• Alleen niet tegen kopiëren beveiligde disks kunnen op een resolutie van
720p, 1080i en 1080p worden afgespeeld. Als een schijf tegen kopiëren
is beschermd, wordt deze met de resolutie 480i/576i of 480p/576p
weergegeven.
• Alleen voor de versie voor 230V: Het is belangrijk dat u de "TV Output
Select" instelt op "YPbPr", als u wilt dat Component Video beschikbaar is.
5 digital out (digitale uitgang - optisch) : Sluit de uitgang
OPTICAL DIGITAL aan op de overeenkomstige digitale ingang S/PDIF
van een opnameapparaat zoals een cd-recorder, A/V-receiver,
computergeluidskaart of andere digitale processors.
6 ir in (infrarood-ingang): Wordt op de uitgang van een IR-
herhaler (infrarood) (Xantech of vergelijkbaar) aangesloten of op de IR-
uitgang van een andere component, zodat de T 517 vanaf een andere
locatie kan worden bediend. De meeste NAD-producten met IR OUT
zijn volledig compatibel met de T 517.
7 scart/rgB out (scart-/rgB-uitgang - alleen de versie voor
230v): Sluit de uitgang "SCART/RGB OUT" van de T 517 aan op de
SCART/RGB-video-ingang van een compatibele videomonitor/televisie.
Let erop dat de SCART/RGB-stekker correct wordt aangesloten.
8 video out (video-uitgang): Sluit deze aan op de video-ingang
van de monitor/televisie via RCA-kabels van goede kwaliteit die speciaal
zijn bedoeld voor videosignalen.
9 audio out (audio-uitgang): Sluit deze uitgang aan op de
overeenkomstige analoge audio-ingang van een versterker, receiver of
stereosysteem.
10 digital out (digitale uitgang - coaXiaal) : Sluit de uitgang
COAXIAL DIGITAL aan op de overeenkomstige digitale ingang
S/PDIF van een opnameapparaat zoals een cd-recorder, A/V-receiver,
computergeluidskaart of andere digitale processors.
