De tv op een SBB of STB aansluiten
STB (SBB)
ETH MODEM

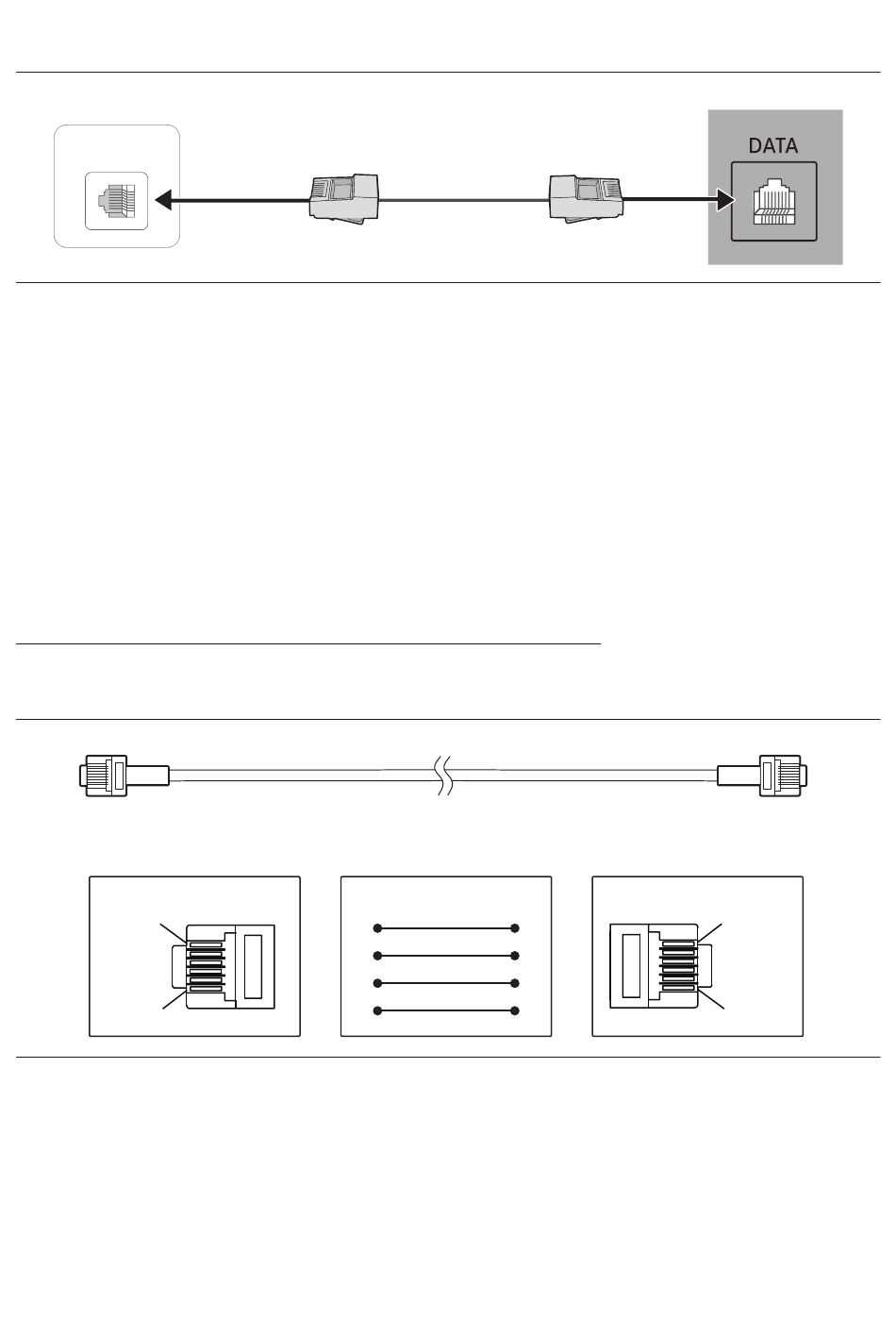

Sluit de DATA-uitgang op de tv aan op de ETH MODEM-uitgang van de STB (SBB) met behulp van de gegevenskabel.
• De naam van de ETH MODEM-uitgang waar u de gegevenskabel op aansluit kan verschillen afhankelijk van het
type SBB of STB.
• Het IR-signaal van de afstandsbediening moet aan de volgende specificaties voldoen om de IR-doorlaatfunctie te
gebruiken.
Specificaties IR-signaalontvanger
– Centrumfrequentie banddoorlaatfilter: 37,9 ㎑
– Draaggolffrequentie, belasting 50%
– Minimale burstlengte (tburst): 12 pulsen (316 us)
– Minimum tijdsinterval tussen bursts (tburst gap): 16 pulsen (422 us)
– Minimum tijdsinterval tussen gegevensopdrachten (tburst gap): 25 ㎳
Compatibele gegevenskabels die met de tv worden meegeleverd
• Controleer of u de juiste gegevenskabel voor uw leverancier gebruikt. Raadpleeg het codelabel op de
gegevenskabels.
6
STB SIDE
1
CON A
CON A
6: NC
5: IR
4: GND
3: Rx
2: Tx
1: Nc
• Besturingsspecificatie van gegevenskabel (RJ12) : RS232
Gegevenskabel
CON A
CON B
5
4
3
2
Nederlands - 25
CON B
6
2
5
3
Achterpaneel van tv
1
TV SIDE
6
CON B
1: NC
2: GND
3: Tx
4: NC
5: Rx
6: IR
