elektronicasystemen. De multifunctionele displays met
sonar beschikken over een ingebouwde sonar, waarmee
u het display direct kunt aansluiten op een compatibele
sonartransducer. Modellen zonder sonar dienen te worden
aangesloten op een externe Raymarine sonarmodule. Interne
en externe sonars dienen te worden aangesloten op een
compatibele sonartransducer.
• Sonartransducer-verbinding — geeft sonarsignalen aan
de sonarmodule.
Sonarmodule-verbinding
4
SeaT alk
SeaT alk

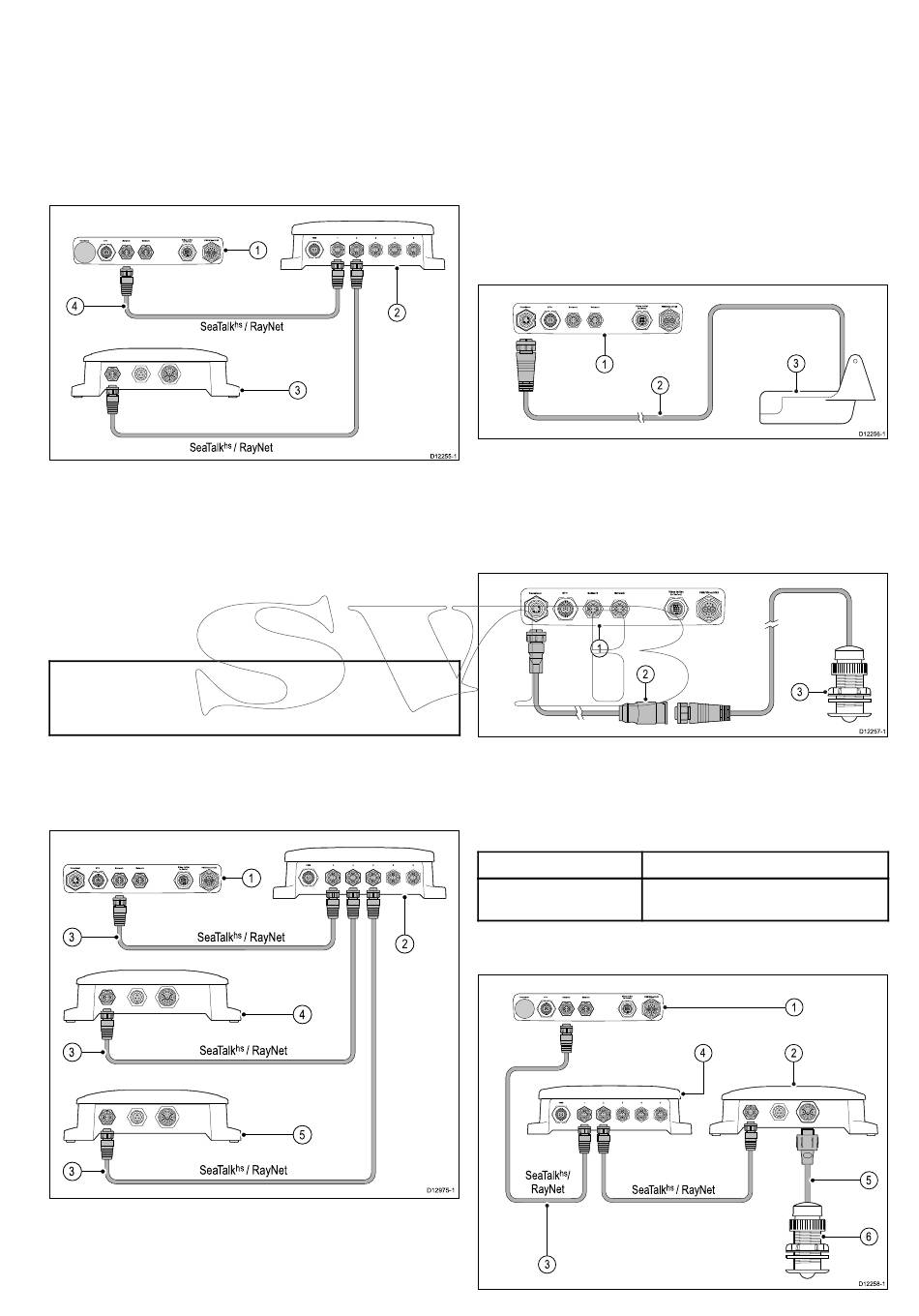

1. Aansluitingenpaneel aan de achterkant van het
multifunctionele display (modellen zonder sonar).
2. Raymarine-netwerkswitch.
3. Raymarine-sonarmodule.
4. RayNet-kabel.
Als er een reserve-netwerkverbinding beschikbaar is op uw
multifunctionele display, dan kan de sonarmodule direct op het
display worden aangesloten, zonder gebruik te maken van een
Raymarine-netwerkswitch.
Opmerking: U kunt ook multifunctionele display-modellen
met sonar aansluiten op een Raymarine sonarmodule. Dit is
handig in situaties waarvoor u bijvoorbeeld een sonarmodule
met meer vermogen nodig hebt.
Meerdere actieve sonarmodules
Er kunnen meerdere actieve sonarmodules aanwezig
zijn op hetzelfde netwerk, u dient te selecteren welke
sonarmodule/kanaal u wilt gebruiken in de Fishfinder-toepassing.
3
SeaTalk
SeaT alk
3
SeaT alk
3
1. Aansluitingenpaneel aan de achterkant van het
multifunctionele display (modellen met sonar).
2. Raymarine-netwerkswitch.
3. RayNet-netwerkkabels.
Kabels en aansluitingen
1
2
hs
/ RayNet
3
hs
/ RayNet
1
hs
/ RayNet
4
hs
/ RayNet
5
hs
/ RayNet
4. CP450C CHIRP-sonarmodule
5. CP100 DownVision
Compatibele sonartransducers
Het multifunctionele display is compatibel met de volgende
sonartransducers:
• Raymarine P48.
• Raymarine P58.
• Minn Kota-transducers (alleen Raymarine-displays met
sonar), via optionele A62363-adapterkabel.
• Een 600 watt sonar-compatibele transducer, via optionele
E66066-adapterkabel.
Sonartransducerverbinding - multifunctionele displays met
sonar
1. Aansluitingenpaneel aan de achterkant van het
D12255-1
multifunctionele display (modellen met sonar).
2. Sonartransducerkabel.
3. Sonartransducer.
600 watt sonar-compatibele sonartransducerverbinding via
optionele adapter — multifunctionele displays met sonar
1. Aansluitingenpaneel aan de achterkant van het
multifunctionele display (modellen met sonar).
2. E66066-adapterkabel.
3. Sonartransducer.
Transduceradapterkabel
Kabel
0,5 m (1,64 ft)
transduceradapterkabel
Sonartransducerverbinding - multifunctionele displays
2
zonder sonar
hs
SeaT alk
/
RayNet
D12975-1
3
TM
-sonarmodule
1
1
2
Artikelnummer
E66066
4
hs
SeaT alk
/ RayNet
3
D12256-1
3
D12257-1
1
2
5
6
D12258-1
49
