Onderhoud
aandrijfsysteem
Olie van planeetwielaandrij-
ving verversen
Onderhoudsinterval: Na de eerste 200 bedrijfsuren
Om de 800 bedrijfsuren
De olie van de planeetwielaandrijving moet na de eerste
200 bedrijfsuren worden ververst. Daarna dient dit om
de 800 bedrijfsuren of jaarlijks te gebeuren, waarbij de
kortste periode moet worden aangehouden. Gebruik
hiervoor hoogwaardige SAE 85W-140 tandwielolie.
1. Parkeer de machine op een horizontaal oppervlak
en zet het wiel in een zodanige stand dat de
controle-/aftapplug (Figuur 57) in de laagste stand
staat.

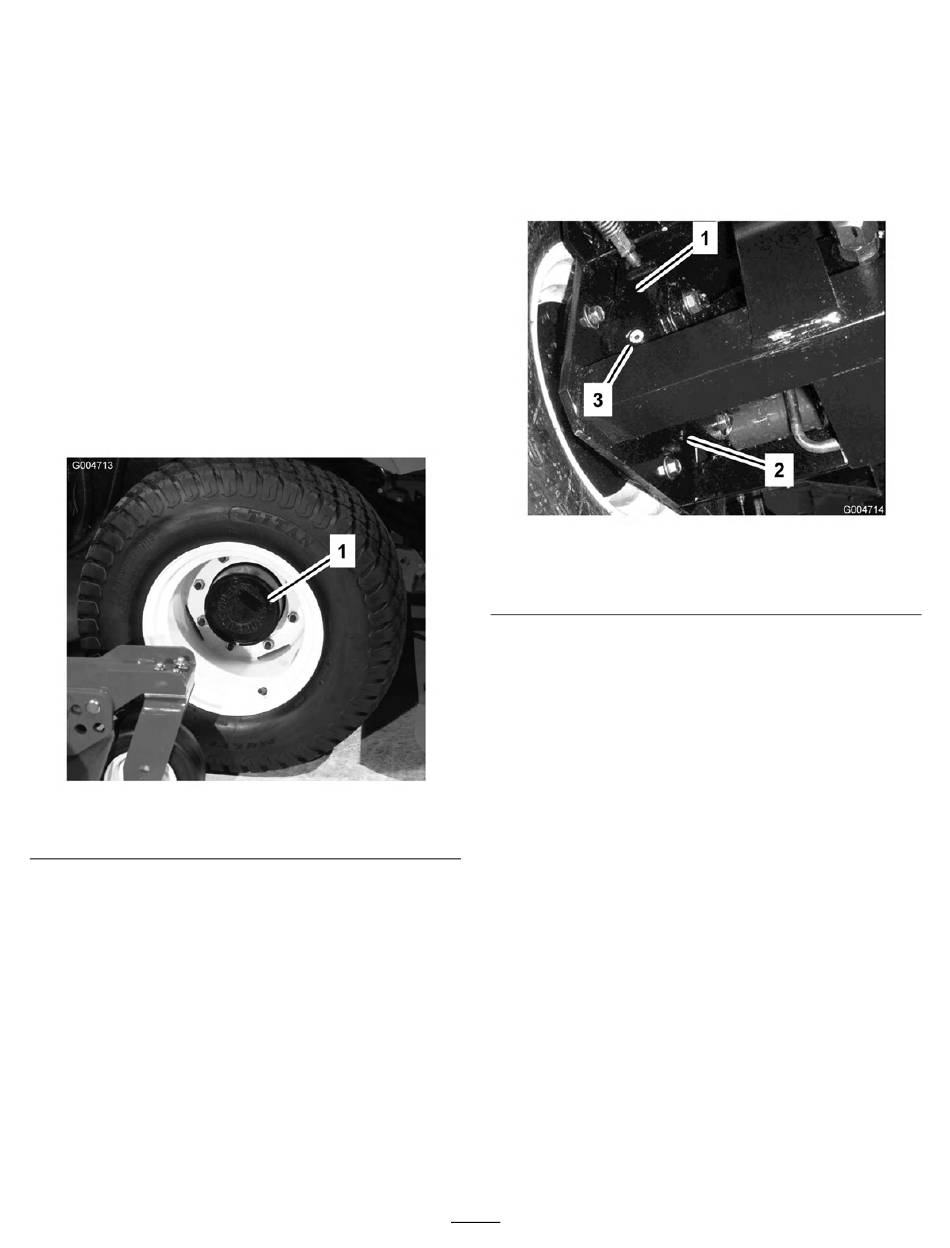

Figuur 57
1. Controle-/aftapplug
2. Plaats een opvangbak onder de naaf, verwijder de
plug en laat de olie in de bak lopen.
3. Als alle olie is afgetapt, zet u het wiel in een zodanige
stand dat de opening van de plug op tien uur of twee
uur staat.
4. Plaats een opvangbak onder de remkast aan de
andere kant van het wiel (Figuur 58).
5. Verwijder de plug uit de onderkant van de remkast
en laat de olie in de bak lopen.
6. Als alle olie is afgetapt, plaatst u de plug weer in de
remkast.
7. Verwijder de controleplug uit de rembehuizing
(Figuur 58).
8. Giet hoogwaardige SAE 85W-140 tandwielolie in de
vulopening van de planeetwielaandrijving (op tien
of twee uur) en de controleopening van de remkast
totdat het peil de onderkant van de vulopening van
de planeetwielaandrijving en de controleopening van
de remkast heeft bereikt. De inhoud is 0,5 liter.
9. Plaats de pluggen.
10. Herhaal dit aan de andere kant.
1. Remkast
2. Aftapplug
Smeerolie in de achteras
verversen
Onderhoudsinterval: Na de eerste 200 bedrijfsuren
Om de 800 bedrijfsuren
Ververs de olie na de eerste 200 bedrijfsuren en daarna
om de 800 bedrijfsuren.
1. Plaats de machine op een horizontaal oppervlak.
2. Reinig de omgeving van de drie aftappluggen, (1) aan
elke kant en (1) in het midden (Figuur 59).
3. Verwijder de controlepluggen zodat de olie
gemakkelijk kan weglopen.
4. Verwijder de aftappluggen zodat de olie in de
opvangbakken kan lopen.
44
Figuur 58
3. Controleplug
