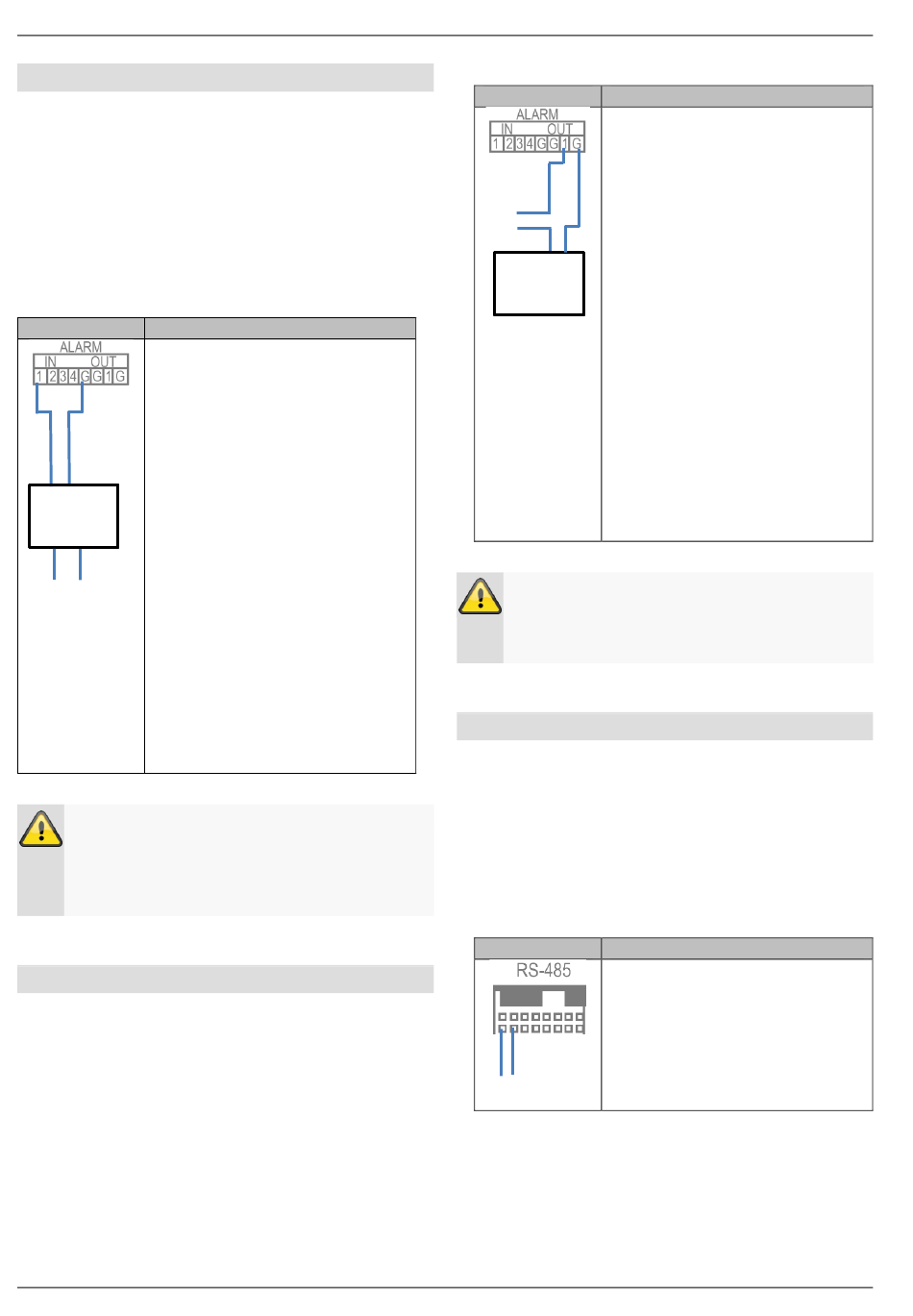

Alarmingangen
De alarmingangen op de recorder worden gebruikt voor de
gebeurtenissturing via extern draadgebonden melders
(deurcontacten, bewegingsmelders, rookmelders,
fotocellen etc.). De ingangen kunnen aan de recorderzijde
onder andere worden gebruikt voor de activering van een
opname, alarmering via de CMS of voor het versturen van
een alarm-e-mail. De alarmingangen zijn zuivere
schakelcontacten (Normally Open / Normally Closed) die
geen spanning mogen hebben.
Aansluiting
Beschrijving
Afhankelijk van het
recordermodel zijn 1-16 ingangen
beschikbaar. Sluit het
meldercontact eerst op een vrije
ingang (IN1-16) aan en verbindt
daarna het aardingscontact (G).
Sluit verdere melders volgens
hetzelfde principe aan:
Melders
IN1 G
IN2 G
IN3 G
_
....
IN16 G
Daarbij maakt het niet uit of u alle
melders op een aardingscontact
aansluit of deze over bestaande
contacten verdeeld. Werk met klem-
blokken om meerdere melders via
één aardingscontact aan te sluiten.
Opmerking
Na aansluiting van de melder op de alarmingang
van de recorder moet het gedrag in normale
toestand (NO/NC) en de gebeurtenisreactie in het
instellingsmenu worden geprogrammeerd.
Alarmuitgangen
De alarmuitgangen op de recorder worden gebruikt voor
de actiesturing van extern draadgebonden apparaten /
actuatoren (sirene, lamp, deuropener etc.). De
schakeling van de alarmuitgangen vindt plaats via
geïntegreerde relais aan de recorder. Het maximale
schakelvermogen van de verbruikers mag niet hoger zijn
dan de specificatie van 12 V/1 A om een beschadiging
van het relais / recorder te voorkomen.
Externe I/O-aansluitingen en bedrading
Aansluiting
Beschrijving
Afhankelijk van het
recordermodel zijn 1-4 uitgangen
beschikbaar. Sluit de actuator /
verbruiker eerst op een vrije
uitgang (OUT1-4) aan en verbindt
_
daarna het aardingscontact (G).
Sluit verdere actuatoren volgens
hetzelfde principe aan:
Actuator
OUT1 G
OUT2 G
OUT3 G
OUT4 G
Daarbij maakt het niet uit of u alle
actuatoren op een aardingscontact
aansluit of deze over bestaande
contacten verdeeld. Werk met
klemblokken om meerdere
actuatoren via één
aardingscontact aan te sluiten.
Opmerking
Na aansluiting van de actuator op de alarmuitgang
van de recorder gebeurtenisreactie in het
instellingsmenu worden geprogrammeerd.
RS-485-uitgang
De RS-485-uitgang op de recorder worden gebruikt voor
de besturing van analoge PTZ-camera's.
De besturing van analoge HD-camera's met geïntegreerde
PTZ-functie vindt geheel plaats via de BNC-kabel.
Het gebruik van de interface is als alternatief voor het
gebruik van camera's met externe motorbesturing bedoeld.
Aansluiting
Beschrijving
Sluit De PTZ-besturing aan via de
transmitt- en receive-pinnen aan.
-
11
