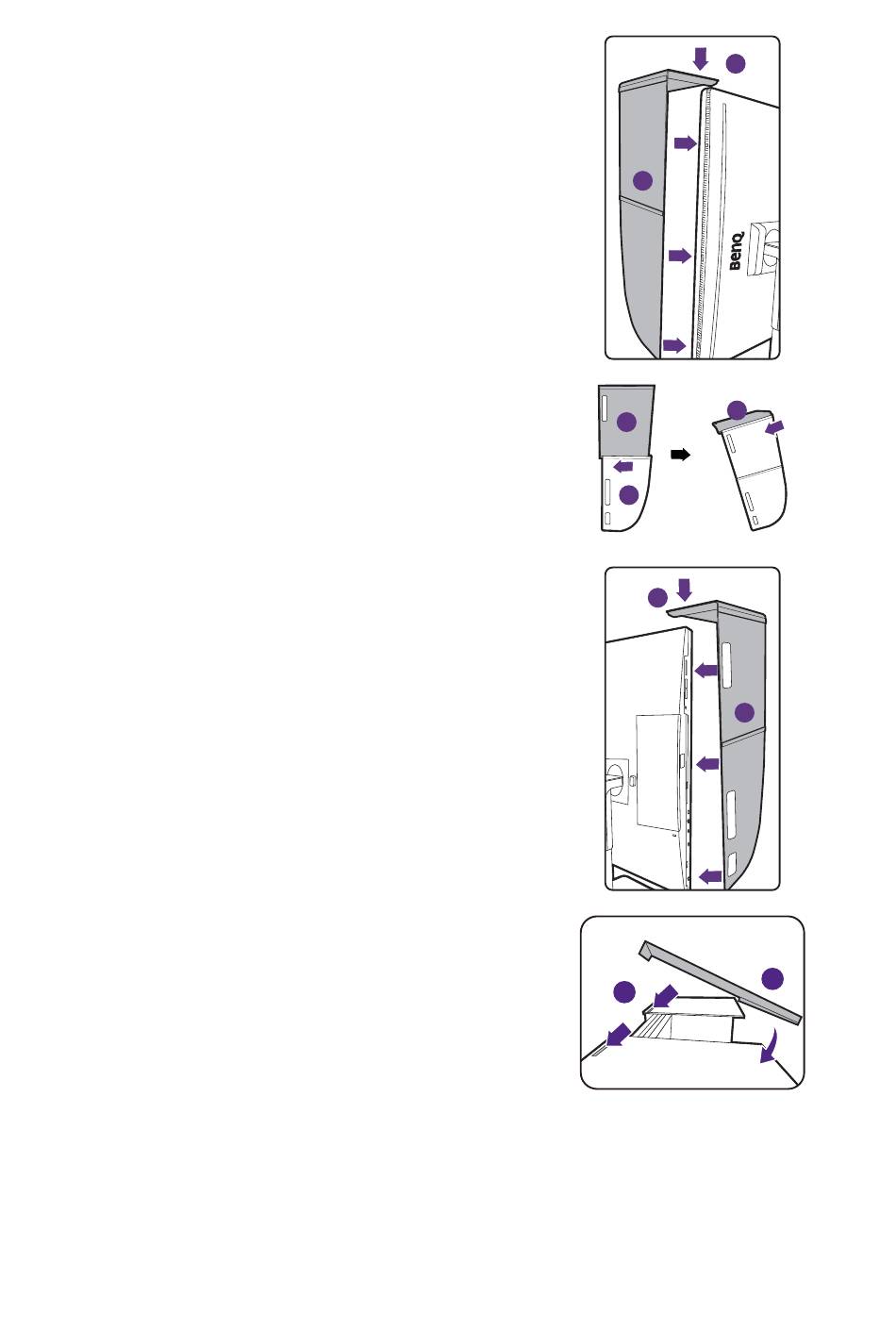

3. Monteer dit op de rechterzijde van
het beeldscherm.
Richt de haken van de kap op de openingen aan de
rechterzijde van het beeldscherm en bevestig de
haken. Druk hierna plaat (Rt) omlaag om deze stevig
te bevestigen.
4. Monteer de kappen links.
Richt de pijl van plaat (L1) op de pijl van plaat (L2)
en bevestig beide. Schuif plaat (L2) naar het
uiteinde zoals in de afbeelding is geïllustreerd.
Richt de pijl van plaat (Lt) op de pijl van plaat (L1) en
bevestig beide. Schuif plaat (L1) langs plaat (L2)
zoals in de afbeelding is geïllustreerd.
5. Monteer dit op de linkerzijde van het
beeldscherm.
Richt de haken van de kap op de openingen aan de
linkerzijde van het beeldscherm en bevestig de
haken. Druk hierna plaat (Lt) omlaag om deze stevig
te bevestigen.
6. Monteer de bovenste plaat.
Haak de bovenste plaat vast aan plaat (R2) en aan
plaat (L2) zoals in de afbeelding is geïllustreerd.
Steek vervolgens de bovenste plaat in de uitsparing
aan de bovenkant van de andere platen.
35
2
1
Lt
L1
L2
2
1
bovenplaat
1
2
