Onderdelen in de set (zie blz. 6)
WAARSCHUWING
Er wordt een zelfontlastende luchtafsluiter (5) meege-
leverd. Deze afsluiter ontlast lucht die tussen de afsluiter
en de pomp zit opgesloten als de afsluiter dicht is en hij
helpt het risico op ernstig letsel te verminderen, alsmede
vloeistofinjectie en spatten van vloeistof in de ogen of op
de huid, en letsel als gevolg van bewegende onderdelen
als u de pomp bijstelt of herstelt.
D De zelfontlastende luchtafsluiter (4) is meegeleverd
om de lucht te ontlasten, die opgesloten raakt tussen de
luchtafsluiter en de luchtmotor als de afsluiter wordt ge-
sloten (zie de WAARSCHUWING boven). Zorg ervoor
dat de afsluiter vanaf de pomp gemakkelijk bereikbaar
is en dat hij achter het luchtfilter/de regelaar (1) komt te
zitten. Afb. 2.
D De luchtfilter/regelaar regelaar (1) regelt de pomp-
snelheid en de uitlaatdruk door de luchtdruk naar de
pomp bij te stellen. Hij verwijdert ook schadelijk stof en
vocht uit de aangevoerde perslucht. Plaats de regelaar
zo dicht mogelijk bij de apparatuur die hij moet regelen,
maar vóór de zelfontlastende luchtafsluiter (4). Installeer
de regelaar zodanig in de luchtleiding, dat de luchtstroom
in de richting gaat van de pijl de op de behuizing is ge-
stanst. Afb. 2.

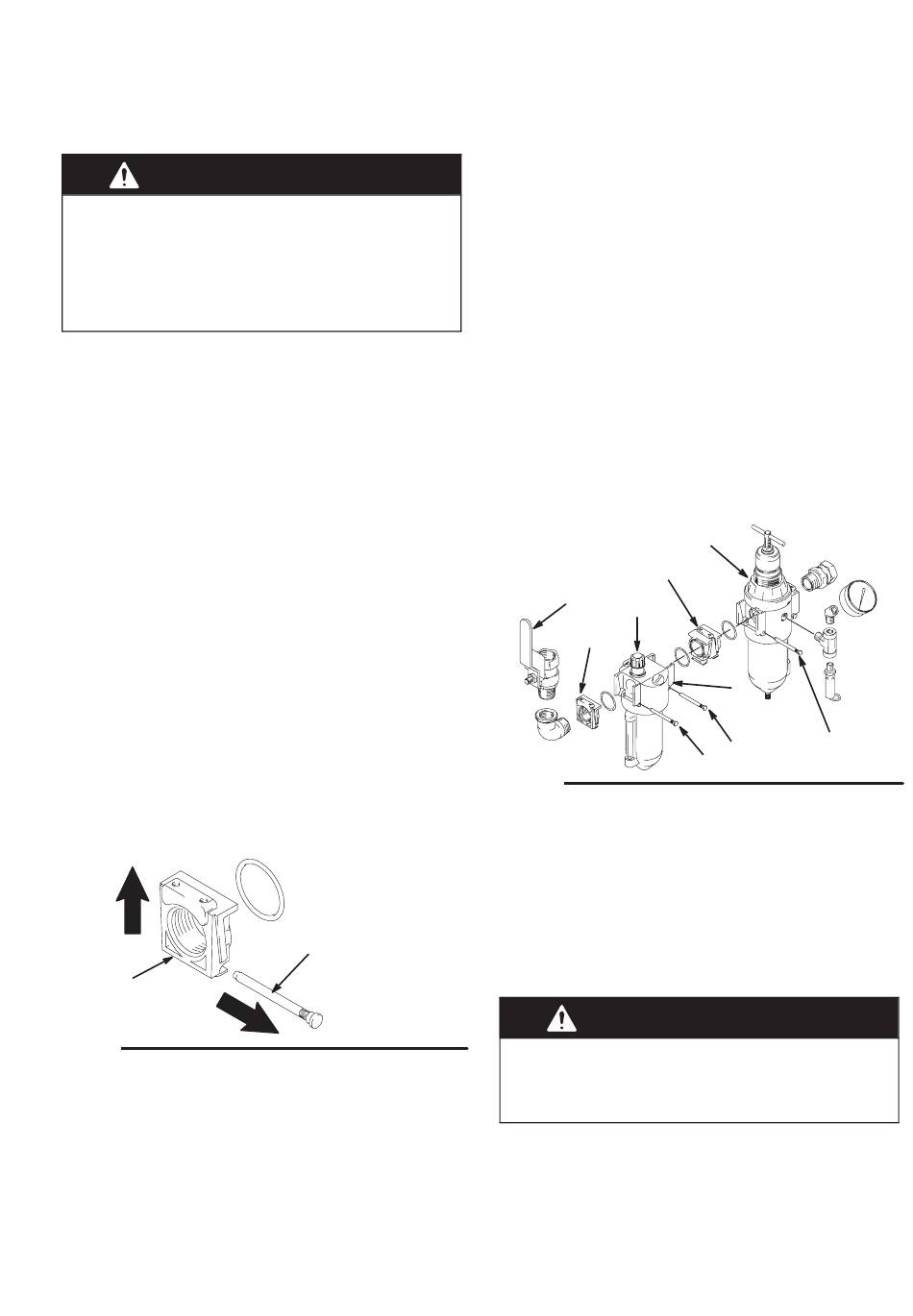

De inzetstukken voor de leidingpoorten
gebruiken
Om het inzetstuk (A) voor de leidingpoort te openen moet u
de inzetpen (S) verwijderen en het omhoog te trekken weg
van het pengat. Breng een nieuw inzetstuk aan en plaats de
pen weer. Afb. 1.
A
Afb. 1
Een smeerapparaat toevoegen (toebehoren)
Om een accessoire luchtleidingsmeerder aan de set toe te
voegen moet u onderdeelnr. 244841 bestellen, de accessoire
smeerderset.
1.
Verwijder het filter/de regelaar van de montageconsole.
2.
Verwijder de pen (B) uit de uitlaat van de filter/regelaar.
Afb. 2.
Installatie
S
TI1249A
3.
Verwijder het deksel van de regelaar.
4.
Schuif het inzetstuk met het schroefdraaduiteinde (13)
ervan af met de uitlaatkoppeling er nog aan vast.
5.
Installeer de modulaire stekker (2a) (met de meege-
leverde o–ringen en het vet) tussen het filter/de regelaar
en het smeerapparaat (L).
6.
Installeer het inzetstuk met het schroefdraaduiteinde (13)
op de uitlaat van het smeerapparaat (L)(met de o–ring
en het vet).
7.
Installeer de drie borgpennen (B)
OPMERKING: Alleen bij lichtgewicht units op een rijdend
onderstel: vervang het 3/4" npt buisverleng-
stuk en het 3/4" npt i x i kniestuk door het
3/4" npt i x u kniestuk dat in set 244841 zit.
Zie de instructies (blad 406512) die in de set
zitten.
2a
F
4
13
Afb. 2
Het smeerapparaat brengt olie in de bewegende lucht-
stroom om zo luchtgedreven motoren automatisch te
smeren. Via een handmatige afstelling in het huis (F),
Afb. 2, is de druppelsnelheid van de olie in de lucht-
stroom in te stellen; deze kan worden bewaakt in het
kijkglas. Een of twee druppels olie per minuut is gebrui-
kelijk. Gebruik een 50 tot 200 SUS olie (ISO-kwaliteits-
graad 7 tot 46) op 38_C, bijvoorbeeld Graco-motorolie,
onderdeelnr. 202659.
WAARSCHUWING
Om het risico te verminderen van ernstige verwonding
moet u steeds als u de instructie krijgt de druk te
ontlasten de Drukontlastingsprocedure, op blz. 4,
volgen.
Om bij te vullen moet u de vulplug losdraaien (L, Afb. 2) en
olie bijgieten. Er kan 0,2 liter in het smeerapparaat. Contro-
leer de olie in het kijkglas aan de zijkant. Het smeerapparaat
kan ook worden bijgevuld als het systeem onder druk staat.
Ontlast echter altijd de druk voordat u om welke reden dan
ook de kom verwijdert.
1
L
TI1250A
B
B
B
