Graco 245103 Bedieningsinstructies pagina 2
Installatie
5
6

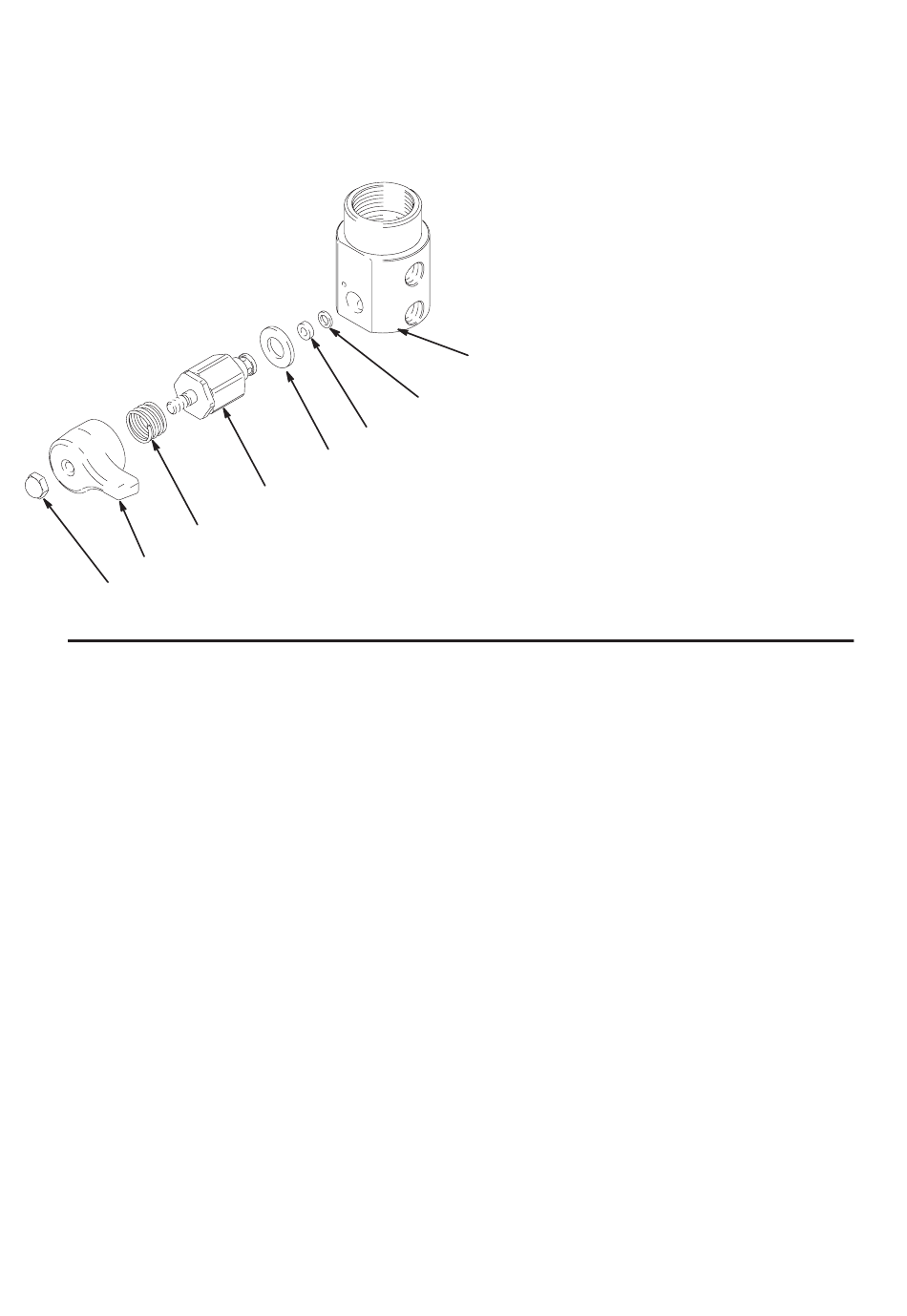

Afb. 1
1.
Volg de Drukontlastingsprocedure, zoals beschreven
op blz. 1.
2.
Verwijder de oude aftapkraan. In de handleiding van het
betreffende spuittoestel kunt u lezen hoe dit in zijn werk
gaat.
Opmerking:
De zitting (2) en de afdichting (3) van de
kraan zijn reeds aan de kraan (1) gemon-
teerd.
3.
Doe een beetje vet aan de afdichting (3), zodat de
afdichting en de zitting (2) bij het monteren op hun plaats
blijven zitten.
4.
Doe een kleine hoeveelheid blauwe Locktite
schroefdraad van de kraan (1).
Alle teksten en illustraties in dit document geven de laatst bekende productinformatie op het moment van publicatie weer.
Graco behoudt zich het recht voor om op ieder moment wijzigingen aan te brengen zonder voorafgaande kennisgeving.
2
308961
Voorschriften
11
1
7
R
(4) aan de
Graco-hoofdkantoor: Minneapolis
Internationale vestigingen: België, China, Japan, Korea
GRACO N.V.; Industrieterrein — Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 – Fax: 32 89 770 777
GEDRUKT IN BELGIË 308961 1/1999, Rev 8/2005
REF. ONDER-
NR.
DEELNR.
1
2
193709
3
193710
4
113500
5
15G563
6
116424
7
114708
11
114797
Filterhuis
Alleen ter illustratie
3
2
5.
Schroef de kraan (1) in het filterhuis van het spuittoestel.
6.
Plaats de veer (7) over de messing as van de kraan (1).
7.
Draai de knop (5) op de schroefdraad van de messing
as van de kraan (1). Richt het uiteinde van de knop naar
de voorkant van het spuittoestel.
8.
Breng de dopmoer (6) aan op de messing as van de
kraan (1).
9.
Draai met twee steeksleutels de dopmoer (6) vast op de
knop (5). Een steeksleutel komt op de dopmoer, en de
andere op het uiteinde van de knop.
OMSCHRIJVING
AANTAL
KRAAN
ZITTING, kraan
AFDICHTING, kraan
Locktite, blauw (niet afgebeeld)
KNOP , kraan
DOPMOER, zeskantkop
DRUKVEER
PAKKING
1
1
1
1
1
1
1
1
8842A
