3.

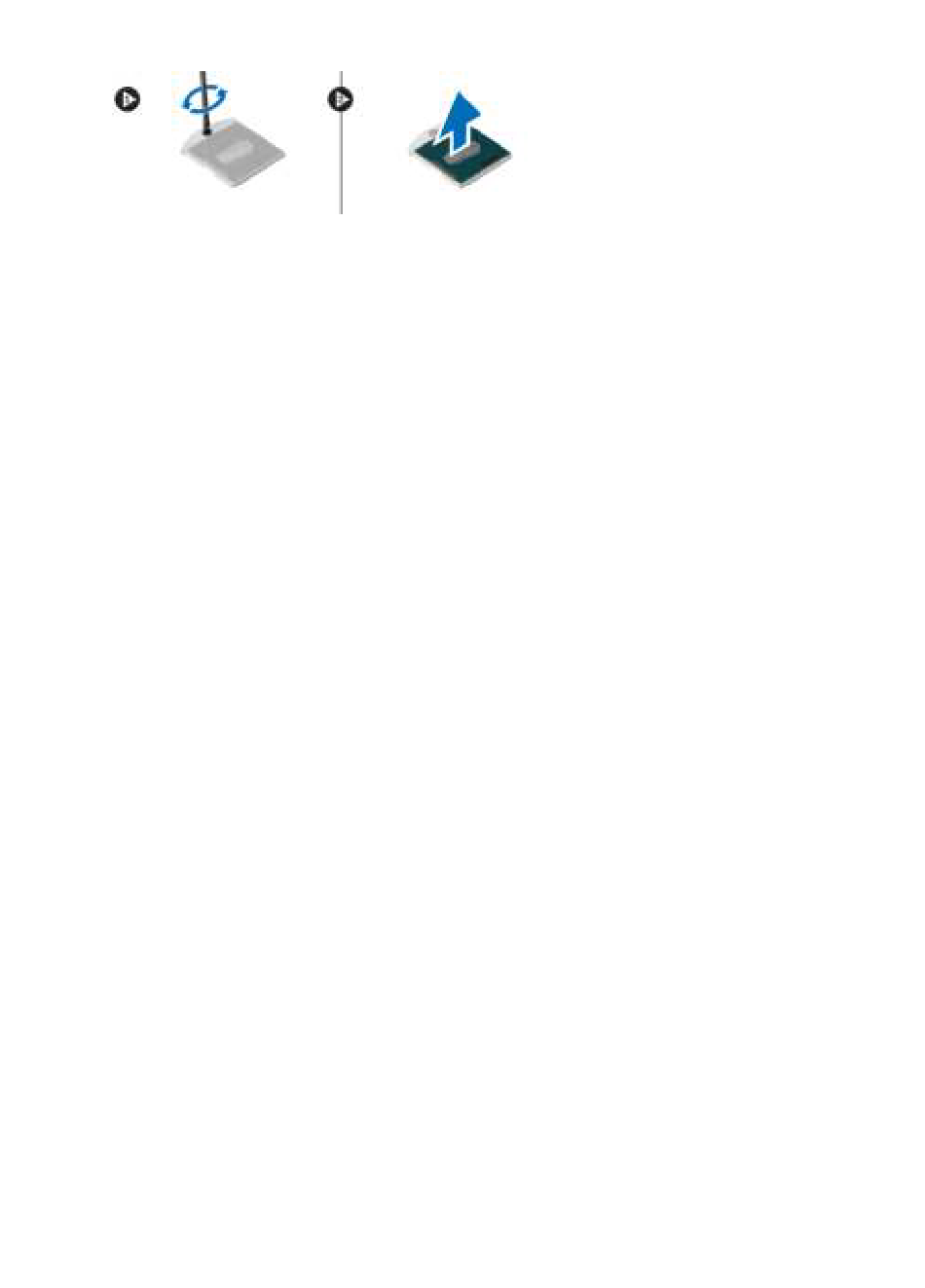

Draai de borgkoppeling van de processor tegen de klok in. Verwijder de processor uit de computer.
De processor installeren
1.
Lijn de inkepingen op de processor en de socket uit en plaats de processor in de socket.
2.
Draai de sluitnok van de processor rechtsom.
3.
Installeer de volgende onderdelen:
a) de warmteafleider
b) processorventilator
c) polssteun
d) primaire en secundaire harde schijf
e) optisch station
f) toetsenbord
g) rand van het toetsenbord
h) onderzijde
i)
batterij
4.
Volg de procedures in
De warmteafleider van de videokaart verwijderen
1.
Volg de procedures in
2.
Verwijder de volgende onderdelen:
a) batterij
b) afdekplaat onderkant
c) rand van het toetsenbord
d) toetsenbord
e) optisch station
f) primaire en secundaire harde schijf
g) polssteun
h) warmteafleiderventilator
i)
warmteafleider
3.
Voer de volgende stappen uit om de warmteafleider van de videokaart te verwijderen:
a) Koppel de LVDS-kabel los [1].
b) Verwijder de schroeven waarmee de LVDS-kabelbracket aan het moederbord is bevestigd [2].
c) Verwijder de LVDS-kabel die op zijn plaats werd gehouden door de bracket. [3]
Nadat u werkzaamheden in de computer hebt verricht .
voordat u werkzaamheden in de computer verricht .
