AET48 Gebruikershandleiding
VERPAKKINGSCHECKLIST
Uw Billy Goat wordt in één doos vanuit de fabriek verzonden.
LEES alle veiligheidsinstructies voordat u de eenheid in elkaar zet.
PAS OP
ONDERDELENZAK EN LITERATUUR
Garantiekaart P/N- 400972, Gebruikershandleiding P/N-361277, Zak met Losse
Onderdelen P/N-361148, Algemene Veiligheids- en Waarschuwingshandleiding P/N-
Om vast te zetten, plaats de staaf
in de sleuven met de pin tussen
het frame
MONTAGE
OPMERKING: Naar items in ( ) kan zijn verwezen in de Onderdelenillustratie en Lijst met onderdelen op pagina's 7-8.
1. Zet de machine in elkaar.
2. Verbind eerst de twee frames (item 1) met elkaar door middel van het benodigde montagemateriaal (items 31, 32 en 35).
3. Vet de assen van de wielassemblages in. Verbind daarna de wielassemblages met het frame door deze in de ringen aan
de voorzijde van het frame te schuiven. Zet deze vervolgens vast met de borgringen (item 22).
4. Zet de trekhaak en beugels (items 9 en 10) vast aan het frame door middel van het montagemateriaal (items 31, 32, 33,
34, 35 en 36).
5. Verbind de machine met een geschikte trekhaak door middel van de pin (item 15) en de koppelpin (item 16).
6. Plaats de watertanken of gewichten in de daartoe voorziene plaatsen en bevestig deze met een riem. De machine NIET
overbelasten met gewichten.
7. Zet de hefstang vast alvorens met beluchten te beginnen.
Onderdeelnr. 361277
wanneer u de machine uit de doos verwijdert.
4

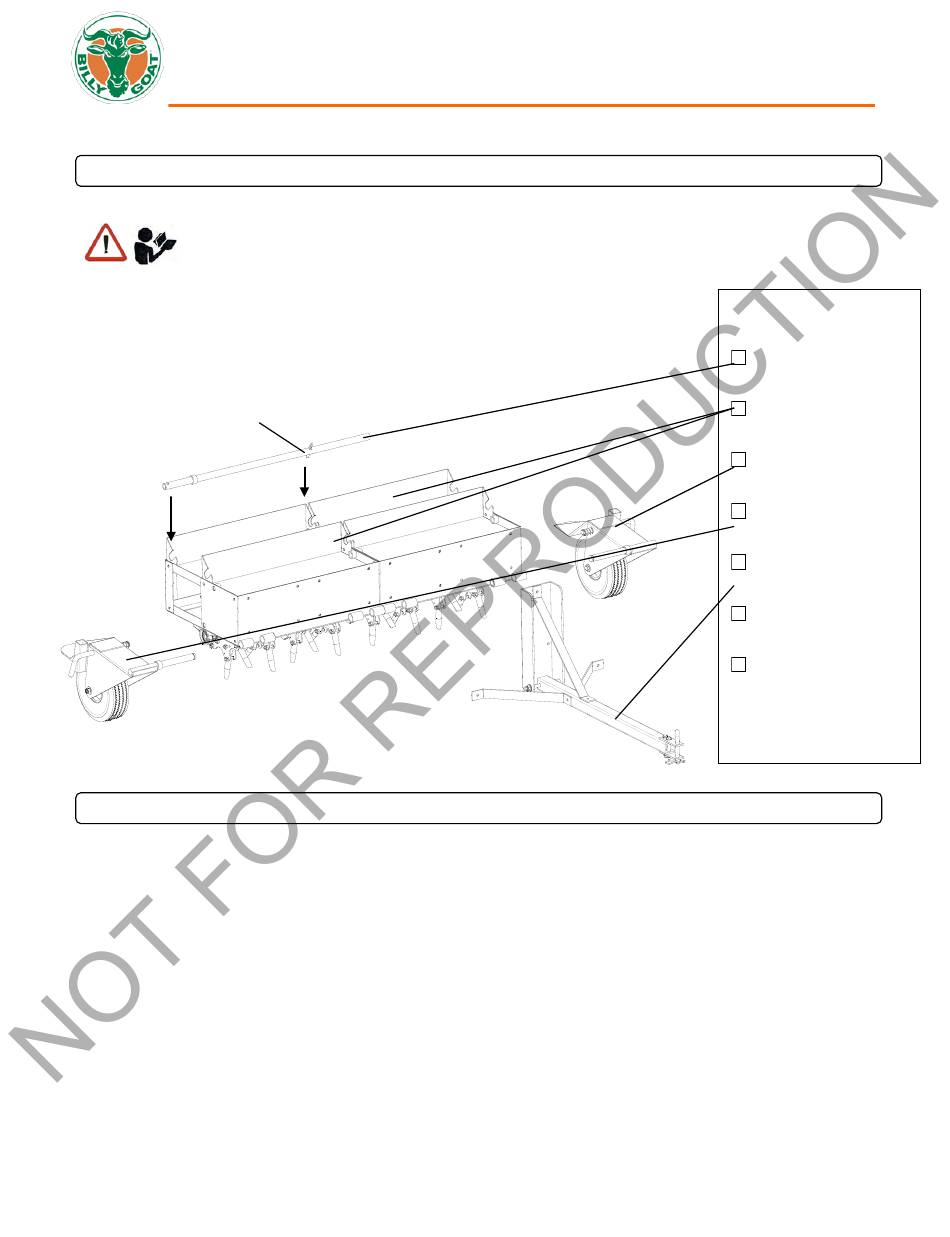

Checklist onderdelen
in de doos
Hefstang Tow AE -
361152
Tow AE Frame -
361130-S
Assemblage Linker
Wiel - 361111-S
Assemblage Rechter
Wiel - 361112-S
Assemblage Trekhaak-
361114
Assemblage Losse
Onderdelen - 361148
Gebruikershandleiding
Tow AE 361149
Formuliernr. F020316B
