7.5
Drukcompensatietank
Bij de combinatie van een zuigunit met een
amalgaamafscheider moet een
drukcompensatievat worden geïnstalleerd. Het
drukcompensatievat vermindert drukpieken van
de afvoerpomp van de zuigunit en slaat overtollig
water tijdelijk op.
Het drukcompensatievat kan ook worden
gebruikt bij rechtstreekse lozing van het
afvalwater in de huisafvoer. Hierbij wordt het
afvalwater van de zuigunit drukloos in de
huisafvoer geleid.

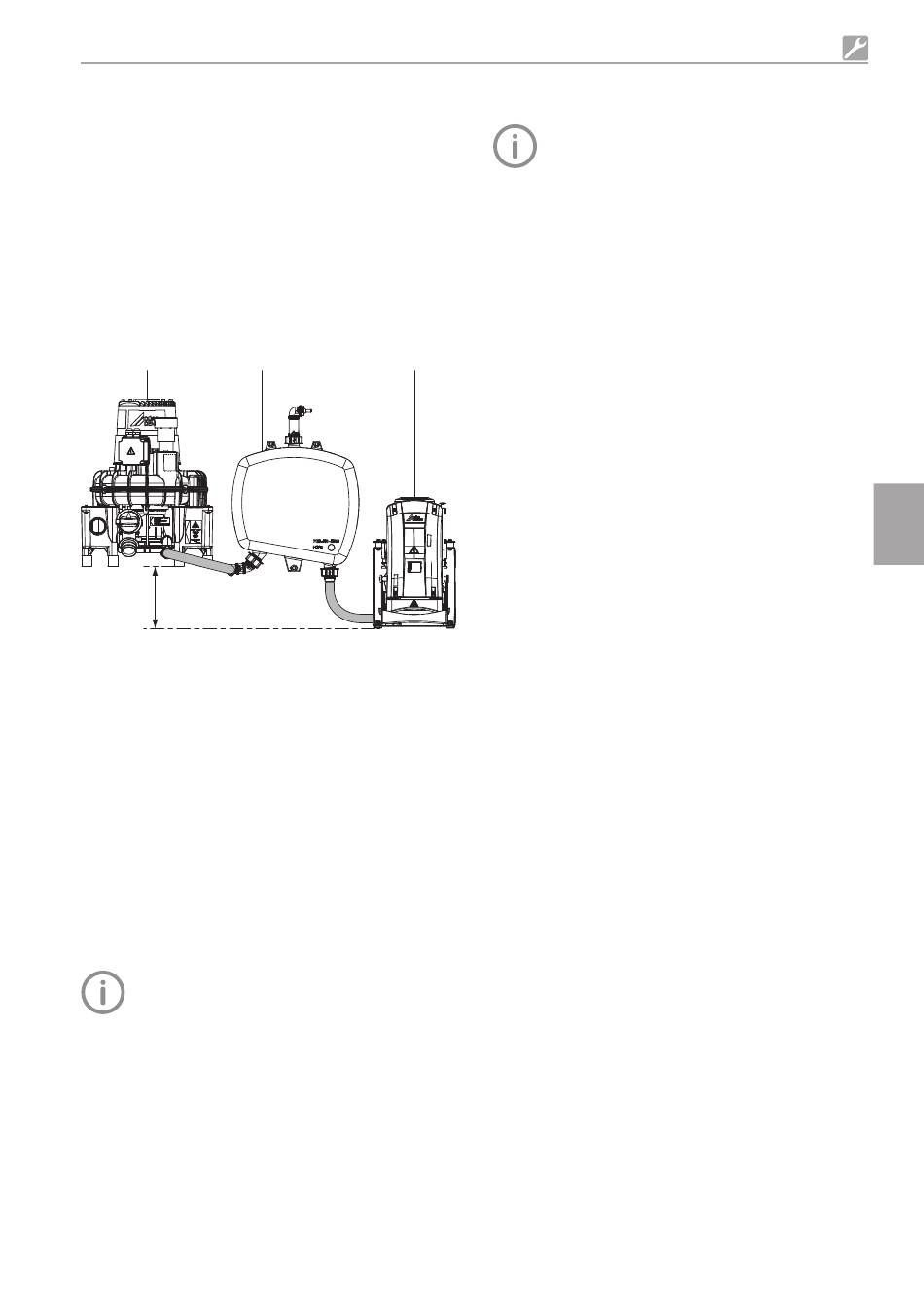

1
> 20 cm
1
Combinatie-zuigunit VS 900 S
2
Drukcompensatievat
3
Amalgaamafscheider CA 4
7.6
Afvoerluchtfilter
Om hygiënische redenen raden wij aan in de
afvoerluchtleiding altijd een bacteriefilter in te
bouwen.
Is het apparaat in de praktijk geïnstalleerd en kan
de afzuiglucht niet naar buiten worden afgevoerd,
dan moet een bacteriefilter imperatief worden
gemonteerd.
Afhankelijk van de uitvoering en de staat van het
bacteriefilter, moet het filter uiterlijk na 1‑2 jaar
vervangen worden.
De in het systeem geïntegreerde
separatie houdt geen bacteriën tegen.
Daarom adviseren wij in de afzuigleiding
een passende filter in te bouwen.
7.7
Geluiddemper
Is het afzuiggeluid aan de afzuigopening en het
stromingsgeluid in de afvoerluchtleiding te luid,
dan kan een geluidddemper in de
afvoerluchtleiding worden geïnstalleerd.
9000-606-79/30 1912V003
2
3
8
Installatie
De aansluiting kan naargelang van de
opstelmogelijkheden variëren. De
getoonde aansluiting vormt slechts een
mogelijke variant.
8.1
Slangen en buizen installeren
Verbindingen tussen buizensysteem en
❯
apparaat met de meegeleverde flexibele
slangen realiseren. Daardoor kunnen trillingen
op het buizensysteem verhinderd worden.
De verbinding tussen buis en aansluiting
❯
zuigunit van het apparaat moet zo kort mogelijk
en recht, zonder bochten, uitgevoerd worden.
Afvoerbuizen met helling plaatsen zodat het
❯
afvoerwater kan wegstromen.
Afvoerbuizen moeten volgens het geldende
❯
nationale recht worden uitgevoerd.
Montage
NL
23
