3

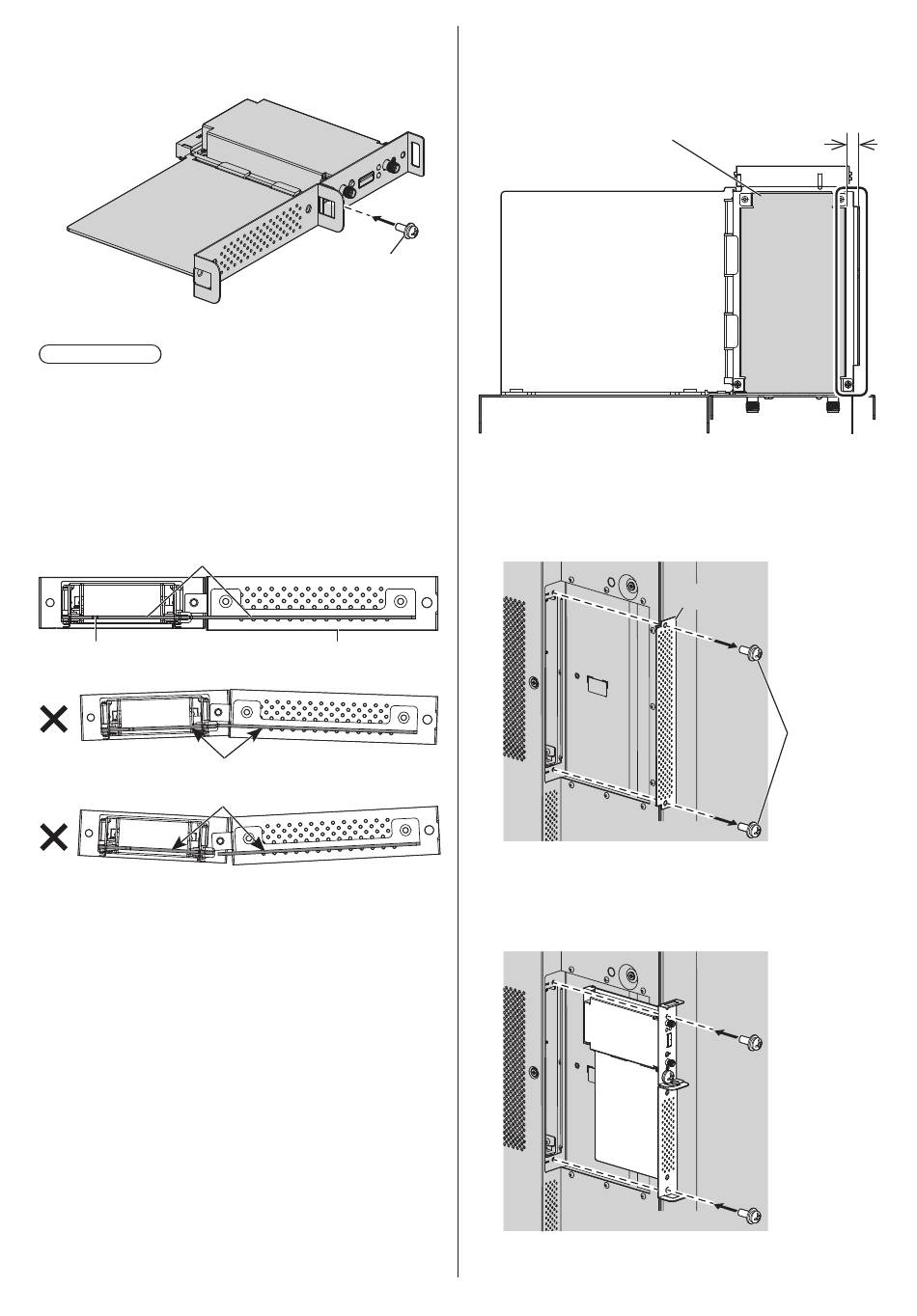

Bevestig de functiekaart aan de
SLEUF-adapter met de in stap
1 verwijderde schroef.
●
Richtlijn voor aanhaalmoment: 0,5 Nm of minder
Opmerking
●
Draai de schroef goed vast en zorg ervoor dat de
printplaat goed in de haak van de SLEUF-adapter
vastzit.
●
Controleer of het oppervlak van de SLEUF-adapter
en het oppervlak van de printplaat op elkaar
aansluiten wanneer u de functiekaart met de daaraan
bevestigde SLEUF-adapter van de andere kant
bekijkt.
Zorg dat beide aan die kant goed op elkaar aansluiten.
Printplaat
×
Deze kan niet worden bevestigd tenzij deze zijde
horizontaal is uitgelijnd.
×
12
Nederlands
Schroef
SLEUF-adapter
●
Als er zich binnen ongeveer 3 mm van het uiteinde
van de printplaat een geleidingsdraad bevindt, kan
de functiekaart niet bevestigd worden doordat de
geleiderail in de weg zit. Zorg dat er zich binnen dit
gedeelte geen geleidingsdraad bevindt.
Printplaat
Geen geleidingsdraad binnen dit gedeelte.
4
Verwijder de twee schroeven van
de afdekplaat van de sleuf op de
hoofdeenheid.
5
Plaats de functiekaart in de sleuf op
de hoofdeenheid en zet deze vast met
de twee schroeven die in stap 4 zijn
verwijderd.
●
Richtlijn voor aanhaalmoment: 0,5 Nm of minder
Ca. 3 mm
Afdekplaat
Schroef
