Aansluiting

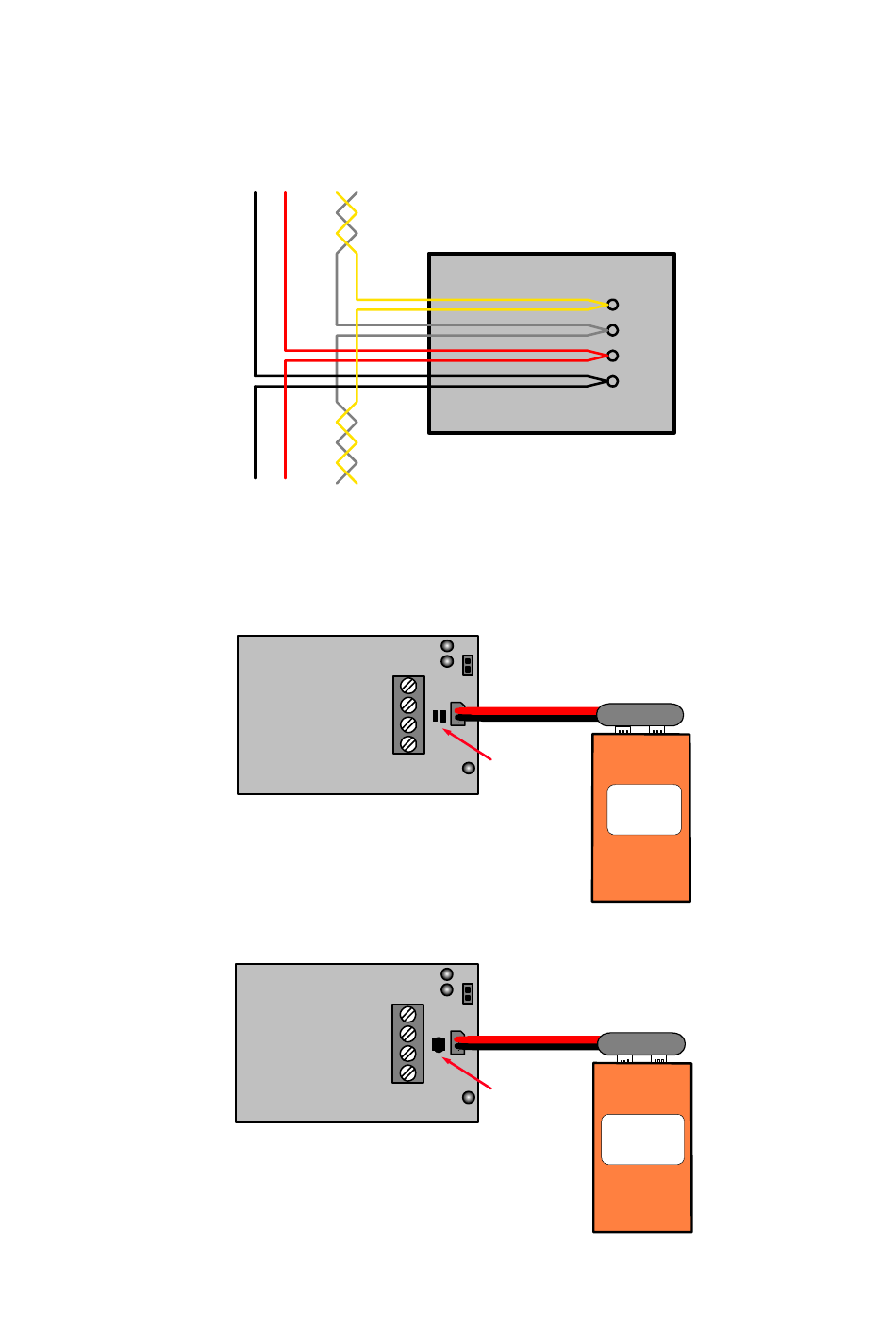

Om de modules met elkaar te verbinden gebruikt men best een twisted-pair kabel (EIB 2x2x0.8mm
8x0.51mm of gelijkwaardig).Indien er veel modules (meer dan 10) op de kabel aangesloten zijn of bij zeer
lange leidingen (langer dan 50m) is het belangrijk om de draaddoorsnede voldoende dik te voorzien
2
(0.5mm
of meer). Verbind de 12 tot 18V gelijkspanning (let op de polariteit) met de module.
Sluit de bus aan (let op de polariteit) op de module.
-12V+
Sluit een 9 Volt batterij aan (via het meegeleverde kabeltje) indien de klok verder moet lopen tijdens een
spanningsonderbreking.
Tip: enkel voor gevorderden!
Soldeer de eilandjes 'J' dicht bij gebruik van een oplaadbare batterij. Hierdoor vloeit er een oplaadstroom
naar de batterij.
OPGELET: Wanneer de eilandjes 'J' dicht gesoldeerd zijn mag er GEEN gewone batterij
aangesloten worden (explosiegevaar).
VMB4PD
VMB4PD
L
H
BUS
TWISTED
PAIR
2
(0.5mm )
H
Velbus
+
L
J
+
-
12V voeding
-
H
Velbus
+
L
J
+
-
12V voeding
-
H
BUS
L
+
12V
-
Open
9V batterij
backup
Sluiting
Oplaadbare
9V batterij
backup
2
, UTP
4
