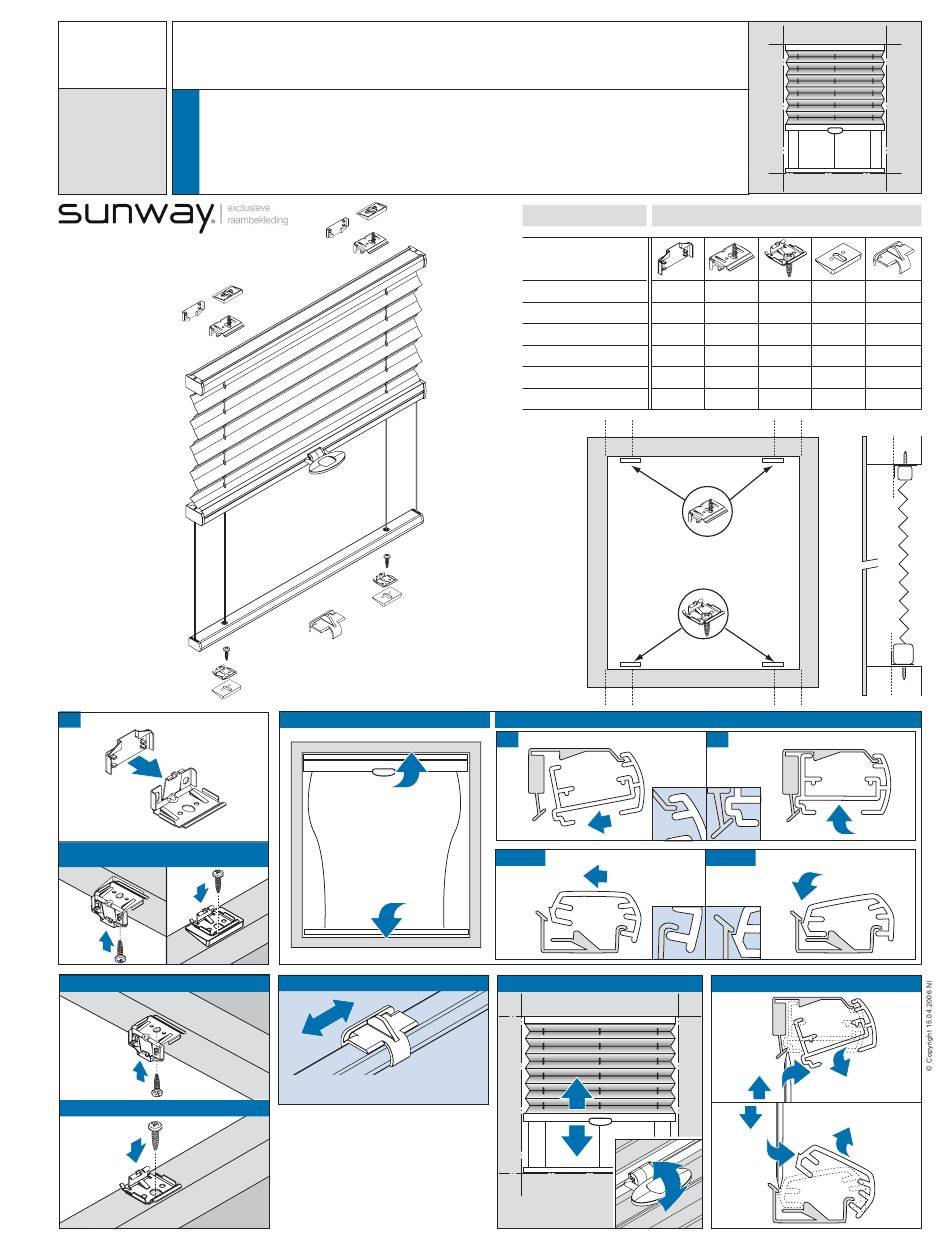

Montage- en gebruikershandleiding
Montage aan plafond /in kozijn [R1] in de dag
- Voorkom dat het product bij het openen met een scherp mes wordt beschadigd!
PB 10
- Montage van schroeven: gebruik schroevendraaier maat 2 (POZIDRIVE), of gebruik
!
een 3,6 Volt schroefmachine afgesteld op z'n laagste koppel.
- Raildemontage: Gebruik een platte schroevendraaier, maat 2.
PB 15
- Gebruik uitsluitend de meegeleverde originele schroeven om te voorkomen dat de Rail niet
goed vast klikt indien er te dikke schroefkoppen gebruikt worden
1
Optionele wig (11º) bij schuin aflopende
glaslatten
2 Montage Clip (rail boven)
2 Montage Clip (rail onder)
3 Montagevolgorde rail
A
Noot:
evt. voor het vastklikken
de staalkabel ontspannen!
B
3 Spanning staalkabel
Naar rechts resp. links schuiven om de
staalkabel te spannen resp. te
ontspannen
Installatiebreedte
Aantal onderdelen
0 - 80 cm
3
81 - 115 cm
4
116 - 150 cm
5
151 - 185 cm
6
186 - 220 cm
7
221 - 230 cm
8
x
X=5 cm
x
Volgorde voor vastklikken van de rails
A1
B 1
4 Bedienung
4 Bediening
3
3
6
4
4
8
5
5
10
6
6
12
7
7
14
8
8
16
x
max. 70 cm
x
max. 35 cm
B
A2
B 2
Demontage
1
1
1
1
1
1
Y
Y
