De zijpanelen monteren
Geen onderdelen vereist
Voor elektrische modellen
1.
Monteer het linkerpaneel met de 4
Torxschroeven (M6,0 x 22 mm) die u
eerder verwijderd hebt; zie
2.
Bevestig de laderbeugel aan het linkerpaneel
met de 4 Torxschroeven (M6,0 x 22 mm) die u
eerder verwijderd hebt; zie
3.
Bevestig de lader en de laderkabel aan de
laderbeugel
(Figuur
4.
Herhaal stap
1
aan de andere kant.
5.
Sluit de accu aan; raadpleeg de
Gebruikershandleiding die bij uw machine hoort.
Opmerking:
Voer de procedure voor het
aankoppelen van de accu's correct uit. Koppel
eerst de positieve hoofdkabel (rood) aan op de
accu, en vervolgens de negatieve hoofdkabel
(zwart).
Voor benzinemodellen
1.
Monteer de zijpanelen met de Torxschroeven
(M6,0 x 22 mm) die u eerder verwijderd hebt; zie
Figuur 9
en
Figuur
2.
Bevestig de voet van de accu aan de
rechterkant; gebruik hierbij de 2 flenskopbouten
(5/16" x ¾") die u eerder verwijderd hebt; zie
Figuur
11.
3.
Sluit de pluskabel (+) aan op de accu; gebruik
de bout en de moer
4.
Sluit de minkabel (–) aan op de accu; gebruik de
bout en de moer
5.
Bevestig de brandstoftank aan de bak van de
brandstoftank; gebruik hierbij de flensbout die u
eerder verwijderd hebt
6.
Bevestig de houder aan het linkerpaneel;
gebruik de 2 schroeven die u eerder verwijderd
hebt
(Figuur
8).
7.
Sluit de ontluchtingsslang en de brandstofleiding
aan op de brandstoftank
Figuur
7.
Figuur
6.
5).
11.
(Figuur
10).
(Figuur
10).
(Figuur
8).
(Figuur
8).
13
De handgrepen monteren
Geen onderdelen vereist
Procedure
Monteer de 2 handgrepen aan weerszijden met de 3
flensbouten (5/16" x ¾") en 3 flensmoeren (5/16") die
u eerder verwijderd hebt
14
De veiligheidsgordels
monteren
Benodigde onderdelen voor deze stap:
2
Veiligheidsgordel
2
Stoelvergrendeling
4
Zeskantbout (5/16" x 1")
8
Platte ring (7/16")
4
Borgmoer (7/16")
Procedure

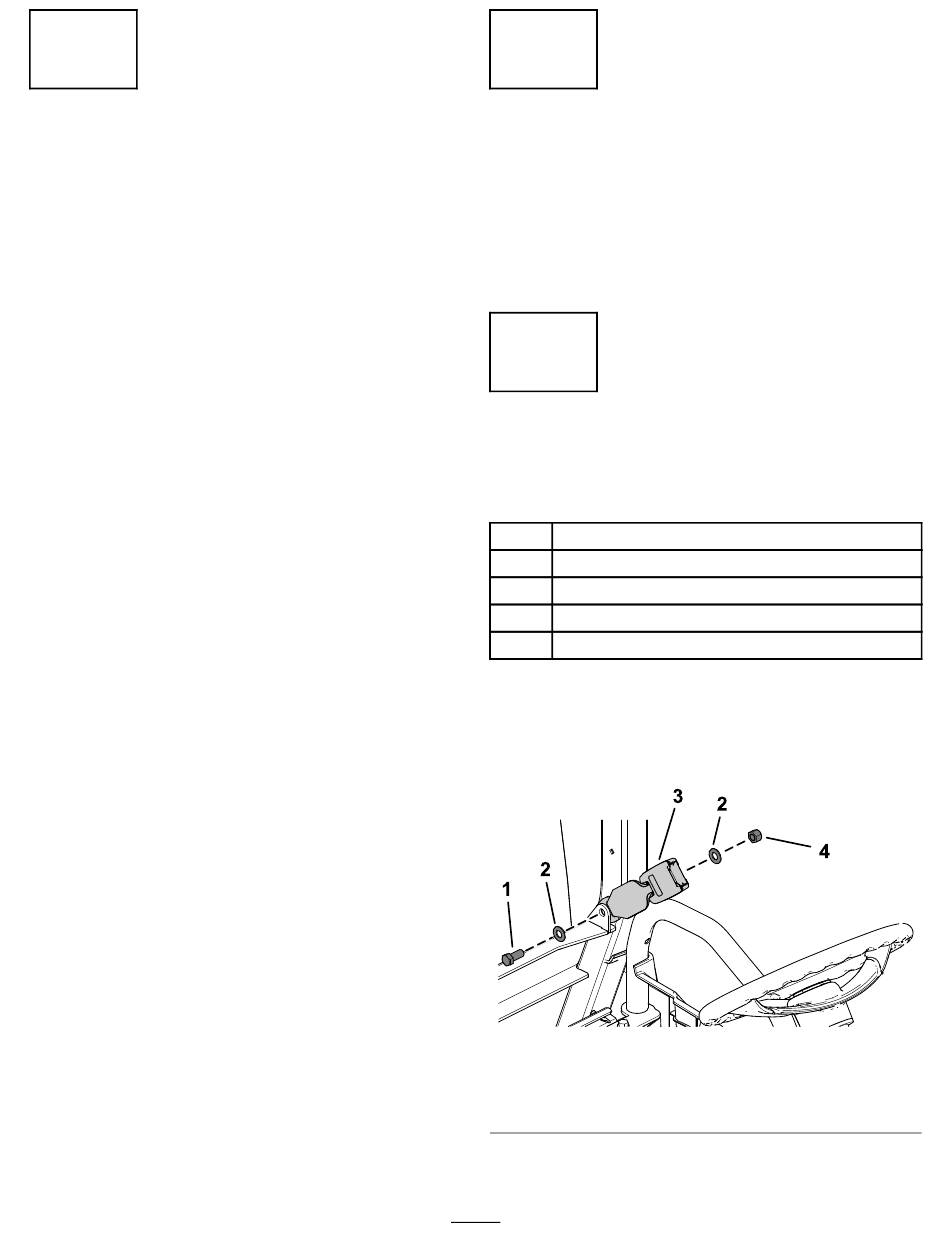

1.
Monteer een stoelvergrendeling met een
zeskantbout (5/16" x 1"), 2 platte ringen (5/16")
en een borgmoer (5/16"); zie
1. Zeskantbout (5/16" x 1")
2. Platte ring (7/16")
2.
Haal de zeskantbout (5/16" x 1") aan met 68 tot
81 N·m.
13
(Figuur 3
en
Figuur
Figuur
20.
Figuur 20
3. Stoelvergrendeling
4. Borgmoer (7/16")
4).
g204767
