Stappen
1. Verwijder de schroef (M2x3) waarmee de WLAN-beugel aan de systeemkaart is bevestigd.
2. Verwijder de WLAN-beugel uit de systeemkaart.
3. Koppel de twee antennekabels los die zijn aangesloten op de WLAN-module.
4. Voor systemen met 4G LTE koppelt u de LTE-signaalkabel los van de connector op de systeemkaart.
5. Koppel de 30-pins FFC- en 40-pins FFC-kabel van de I/O-kaart los van de connectoren op de systeemkaart. Verwijder de 30-pins
FFC- en de 40-pins FFC-kabels.
6. Voor systemen met 4G LTE en koppelt u de 30-pins FPC- en 40-pins FFC-kabel van de I/O-kaart los van de connectoren op de
systeemkaart. Verwijder de 30-pins FPC-kabel met de geleidende tape en de 40-pins FFC-kabel.
7. Koppel de type C-voedingskabel los van de connector op de systeemkaart.
8. Open de vergrendeling en koppel de FPC-kabel van de touchpad los van de connector op de systeemkaart.
9. Open de vergrendeling en koppel de FPC-kabel van het toetsenbord los van de connector op de systeemkaart.
10. Koppel de luidsprekerkabel los van de connector op de systeemkaart.
11. Verwijder de schroef (M2x4) waarmee de beeldschermkabelbeugel aan de systeemkaart is bevestigd. Til de beugel van de
beeldschermkabel op en verwijder die uit de systeemkaart.
OPMERKING:
De schroef waarmee de beeldschermkabelbeugel is bevestigd, bevestigt ook de linker I/O-beugel aan de
systeemkaart. De linker I/O-beugel komt mogelijk los te zitten wanneer de beeldschermkabelbeugel wordt verwijderd. Technici
dienen er dus voor te zorgen dat de linker I/O-beugel niet wordt verplaatst of verwijderd tijdens een eventuele latere demontage.
12. Open de vergrendeling en koppel de beeldschermkabel los van de connector op de systeemkaart.

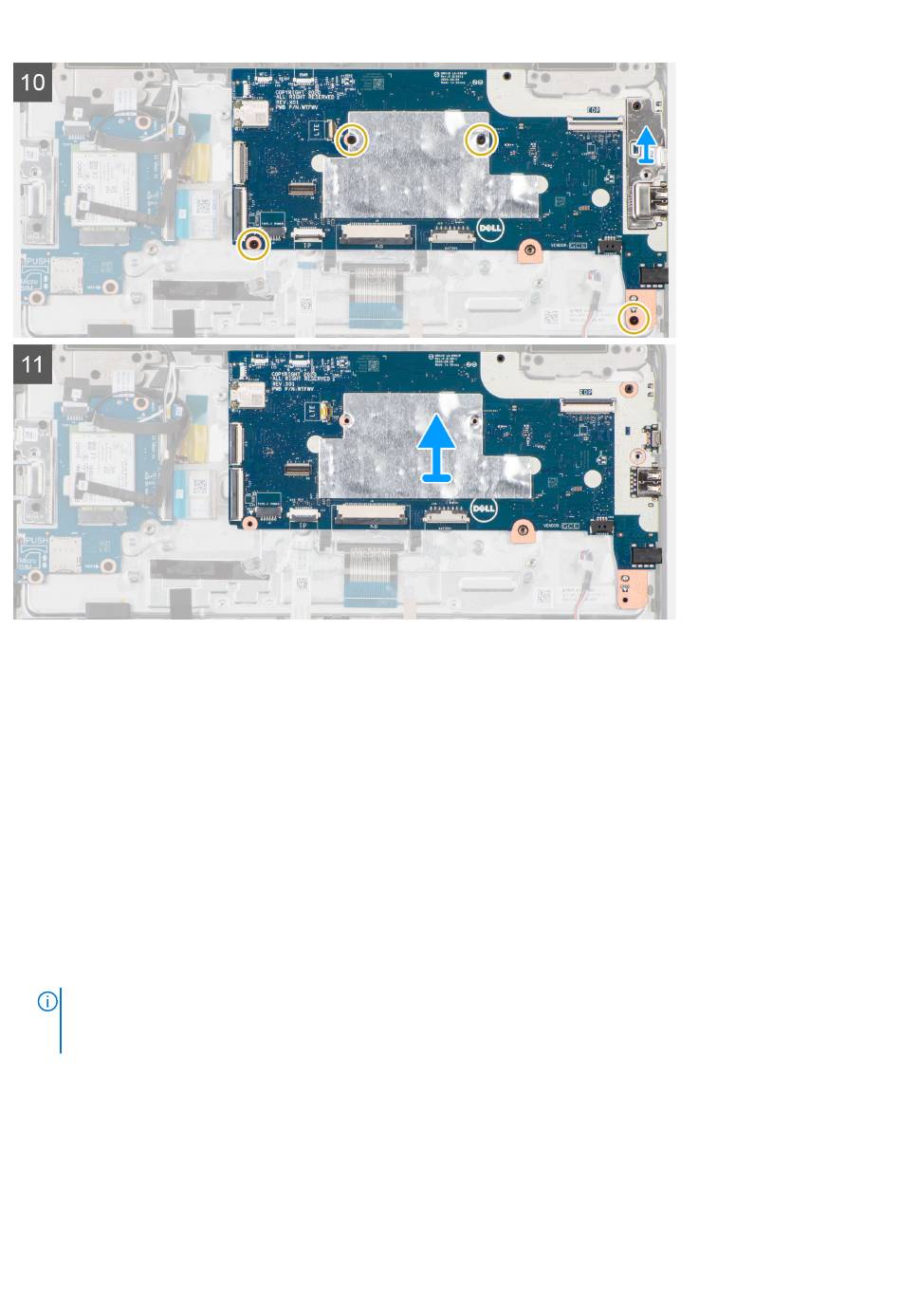

13. Gebruik een plastic pennetje om de Type C-beugel uit het chassis te verwijderen.
14. Verwijder de vier schroeven (M2x4) waarmee de systeemkaart is bevestigd.
15. Til de systeemkaart voorzichtig op en verwijder deze via de linkerkant.
36
Onderdelen verwijderen en plaatsen
