Ø40
Ø50
3.2.5
Toevoer aansluiten
Multiplex Trio-afvoer/overloop
▶

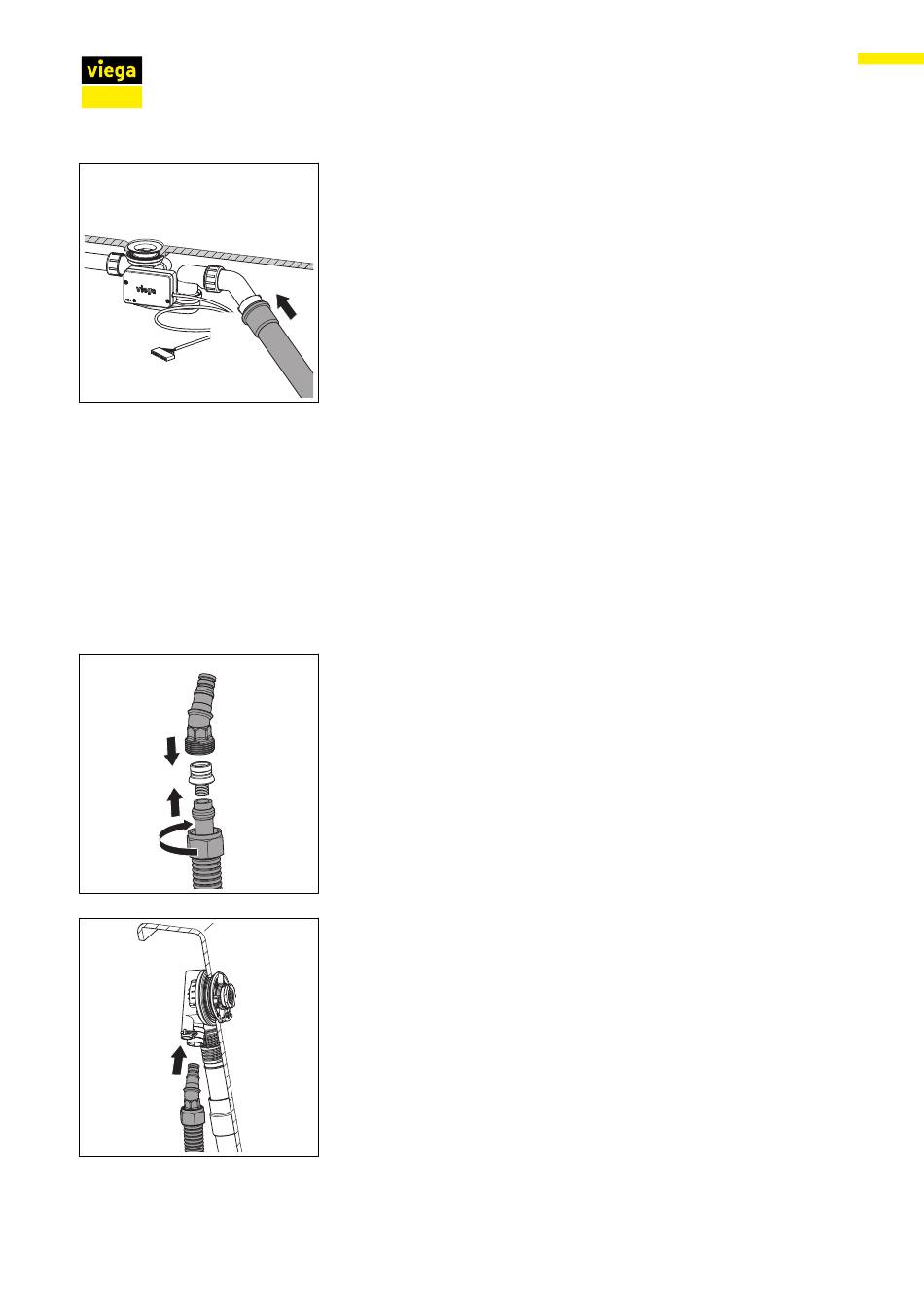

Sifon zo uitlijnen dat de afvoerbocht op de afvoerleiding kan worden
aangesloten.
De afvoer aan de scharnierplaats draaien tot de gewenste positie is
bereikt.
▶
Afvoerbuis op de afvoerbocht schuiven.
Ga als volgt te werk om de watertoevoer aan het overloophuis aan te
sluiten:
Vereisten:
Een aansluitset (bijv. de buisonderbrekerset) is aanwezig.
n
Een buisonderbreker is aan de toevoerleiding geïnstalleerd.
n
Overloop en afvoer zijn gemonteerd.
n
Overloop en afvoer zijn verbonden.
n
De aansluiting op het afvoersysteem is gemaakt.
n
INFO!
Wij tonen hier de montage met de Viega stekkerverbin‐
ding. De montage kan ook met ander aansluitmateriaal worden
uitgevoerd. Neem desgewenst de handleiding van de fabrikant
in acht.
▶
Wartelmoer en klemring (onderdelen van de aansluitset) op de buis
van de watertoevoer schuiven.
▶
Smalle uiteinde van de schroefverbinding (onderdeel van de aan‐
sluitset) tot aan de aanslag in de buis steken.
▶
Het vrije uiteinde van de schroefverbinding in het aansluitstuk
schuiven.
▶
De buis met de wartelmoer op het aansluitstuk vastschroeven.
▶
Het aansluitstuk in het overloophuis steken.
Het aansluitstuk moet met een duidelijk klikgeluid in het overloop‐
huis vastklikken.
Gebruik
14
