MONTAGEHANDLEIDING

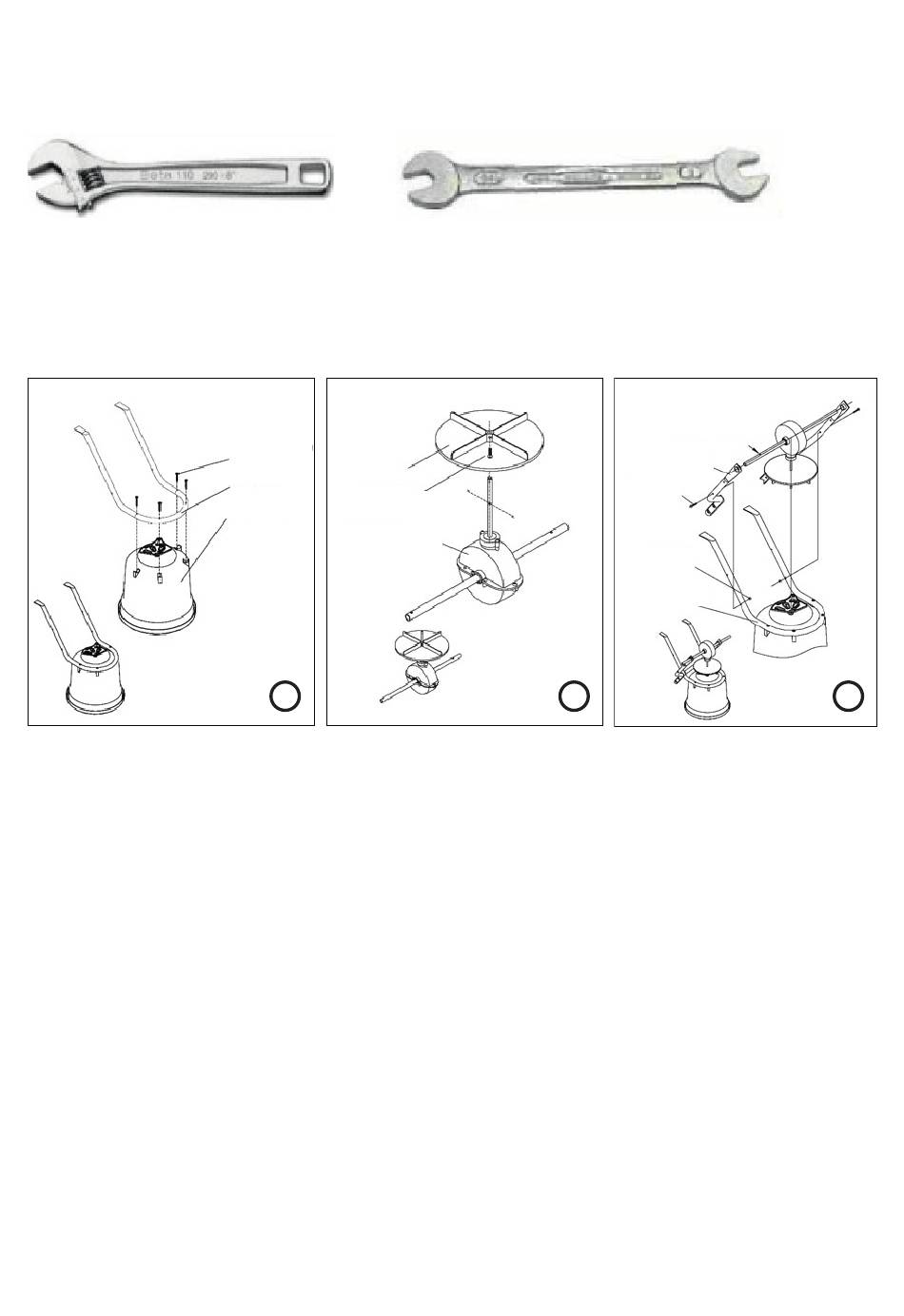

Benodigd gereedschap :
1. Draai de trechterbak (#16) ondersteboven en bevestig het frame (#30) met vier schroeven ST6.3 x 40 (#43).
2. a) Schuif het schoepenwiel (#42) op de as van de tandwielkast (#39).
b) Steek schroef M4 x20 (#41) door het schoepenwiel en de bovenkant van de tandwielkastsas.
3. a) Zoek de twee stangen voor wielmontage (#20).
b) Steek de M6 x 60 bout (#32) door de rechter stang voor wielmontage (#20) en in de trechterbak-
groep (#30). Zet vast met de borgmoer M6 (#24). Herhaal dit aan de linkerkant. OPMERKING: De
bouten en moeren hoeven nog niet volledig vastgedraaid te zijn.
4. a) Bevestig één uiteinde van elke framebeugel (#31) aan de buitenkant van de trechterbak-montage
(#30) met behulp van bout M6 x 35 (#33) en M6 borgmoer (#24).
b) Steek een M6 x 35 bout (#33) door het eerste gat boven de as in het rechter wielkastframe (#20).
Steek de bout door de framebeugel (#31) en in het uiteinde van de kruissteun (#45). Herhaal dit aan
de linkerkant. OPMERKING: De bouten en moeren hoeven nog niet volledig vastgedraaid te zijn.
Zorg er voor dat de voorzijde van de tandwielkast naar de voorkant van de strooier wijst. Het
schoepenwiel moet met de klok mee draaien. Als je de versnellingsbak omkeert, draait het
schoepenwiel tegen de wijzers van de klok en zal de meststofstrooier niet gelijkmatig strooien!
schroef ST6,3x40
(#43)
frame (#30)
schoepenwiel (#42)
schroef M4x20 (#41)
trechterbak (#16)
versnellingsbak en
assenstel (#39)
1
Let op dat het gat aan
deze kant is!
stang voor
wielmontage (#20)
zeshoekige
bout M6x60
(#32)
borgmoer M6
(#24)
frame (#30)
2
M8+M10
3
5
