Functie van de hoofdonderdelen

EWLP012~030KBW1N
6
5
EWLP040~065KBW1N

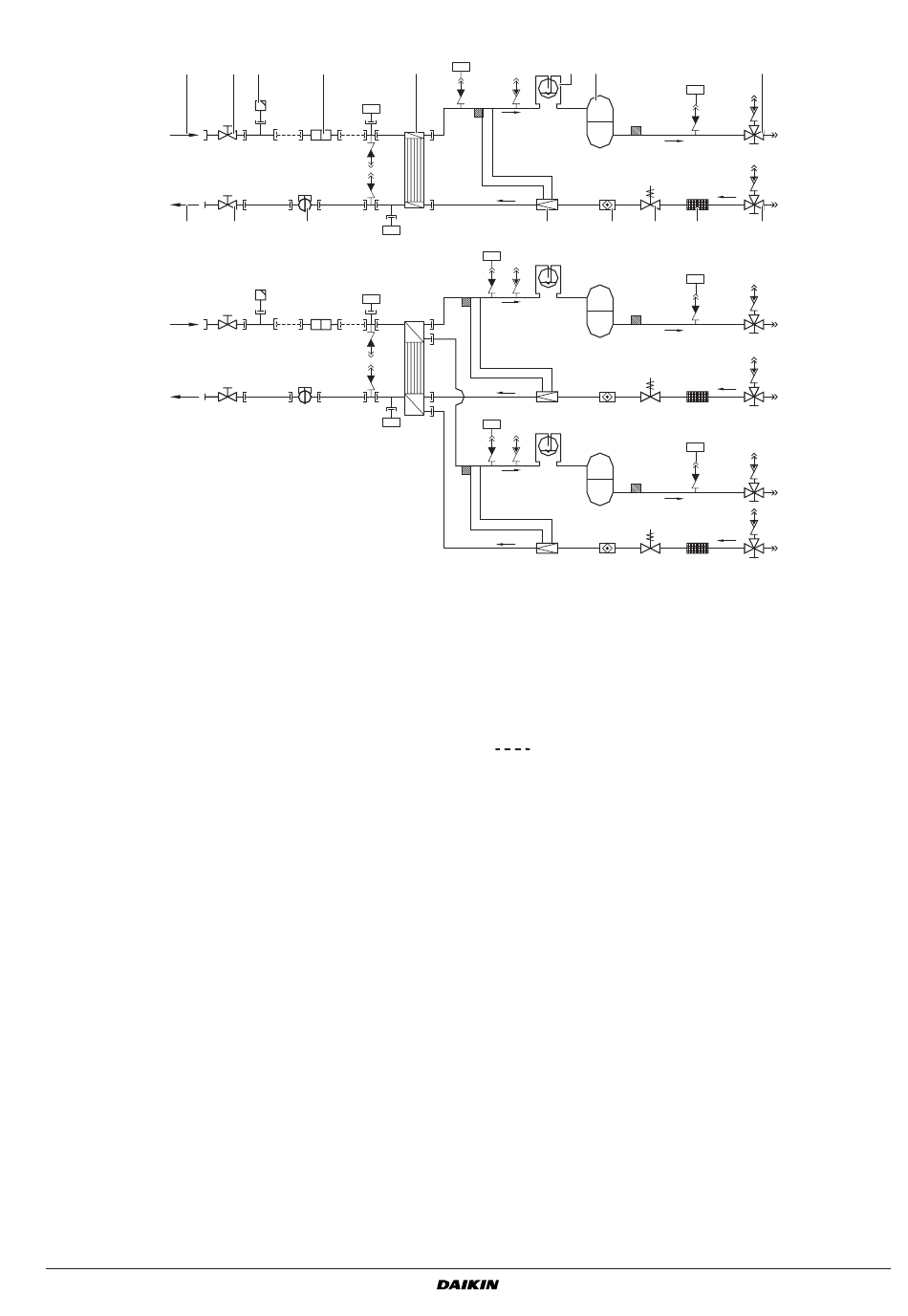

Afbeelding: Functioneel schema
1
Compressor
2
Filter
3
Expansieklep
4
Verdamper
5
Verdamper wateruitlaat
6
Verdamper waterinlaat
7
Kijkglas
8
Vloeistofmagneetklep
Naarmate het koelmiddel door de unit circuleert treden er wijzigingen
op in de toestand of conditie. Deze wijzigingen worden veroorzaakt
door de volgende hoofdonderdelen:
Compressor
De compressor (M*C) werkt als een pomp en doet het
koelmiddel circuleren in het koelmiddelcircuit. Het comprimeert
het koelmiddelgas dat uit de verdamper komt tegen een
drukniveau dat de verdichting in de condensor goed mogelijk
maakt.
Filter
De filter achter de condensor verwijdert kleine partikels uit het
koelmiddel om blokkade van de slangen te voorkomen.
Expansieklep
De vloeistof komende uit de condensor komt terecht in de
verdamper via een expansieklep. Deze expansieklep brengt het
vloeibare koelmiddel op een drukniveau waarbij het gemakkelijk
verdampt in de verdamper.
Verdamper
De verdamper moet voornamelijk warmte onttrekken uit het
water dat erdoor vloeit. Dit is mogelijk door het vloeibare
koelmiddel, dat uit de condensor komt, om te zetten in een gas.
Aansluitingen van waterinlaat/-uitlaat
De aansluitingen van de waterinlaat en -uitlaat maken een
eenvoudige aansluiting mogelijk van de unit op het watercircuit
van de luchtbehandelingsunit of de industriële uitrusting.
EWLP012~065KBW1N
Watergekoelde ijswaterkoelgroepen zonder condensor
4PW61666-1 – 07.2010
13
15
14
R3T
13
12
R4T
R3T
R4T
4
11
S4LP
3
S5LP
S4LP
9
Vloeistofafsluiter
10
Afvoerleidingafsluiter
11
Accumulator
12
Debietschakelaar (bij de unit geleverd, ter plaatse gemonteerd)
13
Kogelklep (bij de unit geleverd, ter plaatse gemonteerd)
14
Waterfilter (bij de unit geleverd, ter plaatse gemonteerd)
15
Ontluchtingsklep (bij de unit geleverd, ter plaatse gemonteerd)
Lokale leiding

Beveiligingen

De unit is uitgerust met Algemene beveiligingen: schakelen alle
circuits en de hele unit uit.
I/O-pcb (A2P) (input/output)
De I/O-printkaart (A2P) bevat een fasebeveiliging.
De fasebeveiliging detecteert of de 3 fasen van de voeding
correct zijn aangesloten. Als een fase niet is aangesloten of als
2 fasen omgekeerd zijn, kan de unit niet opstarten.
Overstroomrelais
De overstroomrelais (K*S) bevindt zich in de schakelkast van de
unit en beveiligt de compressormotor in geval van overbelasting,
fasestoring of te lage spanning. De instelling van de relais
gebeurt in de fabriek en mag niet worden gewijzigd. Als het
relais is geactiveerd moet het worden teruggesteld in de
schakelkast, waarna ook de besturing manueel dient te worden
teruggesteld.
Hogedrukschakelaar
De
hogedrukschakelaar
uitlaatleiding van de unit en meet de condensordruk (druk aan
de compressoruitlaat). Als de druk te hoog wordt treedt de
drukschakelaar in werking en wordt het circuit stopgezet.
Als de drukschakelaar in werking treedt wordt hij automatisch
teruggesteld. De besturing daarentegen moet manueel worden
teruggesteld.
1
10
S1HP
M1C
LP
Q1D
HP
7
8
2
9
M2C
S2HP
LP
Q2D
HP
M1C
S1HP
LP
Q1D
HP
(S*HP)
is
gemonteerd
op
de
