Bewegingsmelder, opzetmodule KNX-RF, quicklink, 1,1 m/2,2 m
5.
Informatie voor de elektrotechnische installateur
5.1 Montage en elektrische aansluiting
Montageplaats kiezen
Houd tussen de zender en de bijbehorende ontvanger een
minimale afstand van ca. 1 meter aan.
Houd een minimale afstand van ca. 0,5 meter aan voor elektronische apparaten die hoogfre-
quente signalen uitstralen, zoals bijv. computers, elektronische trafo's, magnetrons.
Montage op of in de buurt van metalen oppervlakken kan tot vermindering van de KNX-RF-
overdracht leiden.
Houd rekening met materiaaldoordringing. Door de keuze van de best mogelijke montageplaats
kan de reikwijdte van het systeem worden geoptimaliseerd:
Materiaal
Hout, gips, gipsplaat, glas niet-gecoat
Baksteen, spaanplaten
Gewapend beton, vloerverwarming
Metaal, metalen roosters, aluminium
bekleding, glas gecoat
Regen, sneeuw
i
Bewegingsrichting in acht nemen: er wordt onderscheid gemaakt tussen "eropaf lopen" en
"dwars gaan". Bewegingen dwars op de bewegingsmelder kunnen beter geregistreerd wor-
den dan bewegingen naar de bewegingsmelder toe (afbeelding 4).
Trillingsvrije montageplaats kiezen. Trillingen kunnen tot ongewenste schakelingen leiden.
Storingsbronnen in het detectiebereik vermijden. Storingsbronnen, bijv. verwarmingen, ven-
tilatie-, airconditioningsinstallaties en afkoelende verlichtingsmiddelen kunnen tot ongewen-
ste schakelingen leiden (afbeelding 4).
i
Om storende invloeden te vermijden, kan de detectiehoek beperkt worden (zie detectiebe-
reik beperken).
180°
Apparaat monteren (afb. 1)
i
Informatie over de elektrische aansluiting is te vinden in de gebruiksaanwijzing van de mo-
dules.
Opzetmoduleonderdeel (3) samen met afdekraam (2) op een geschikt inbouwmodule (1)
plaatsen en verbinding van het inbouwmodule module en het opzetmodule via connector
(6) tot stand brengen.
Zodra de opzetmodule met spanning wordt gevoed, toont de status-led de compatibiliteit
met de gebruikte inbouwmodule.
6W-5827
Tabel 4: materiaaldoordringing
ç
ç

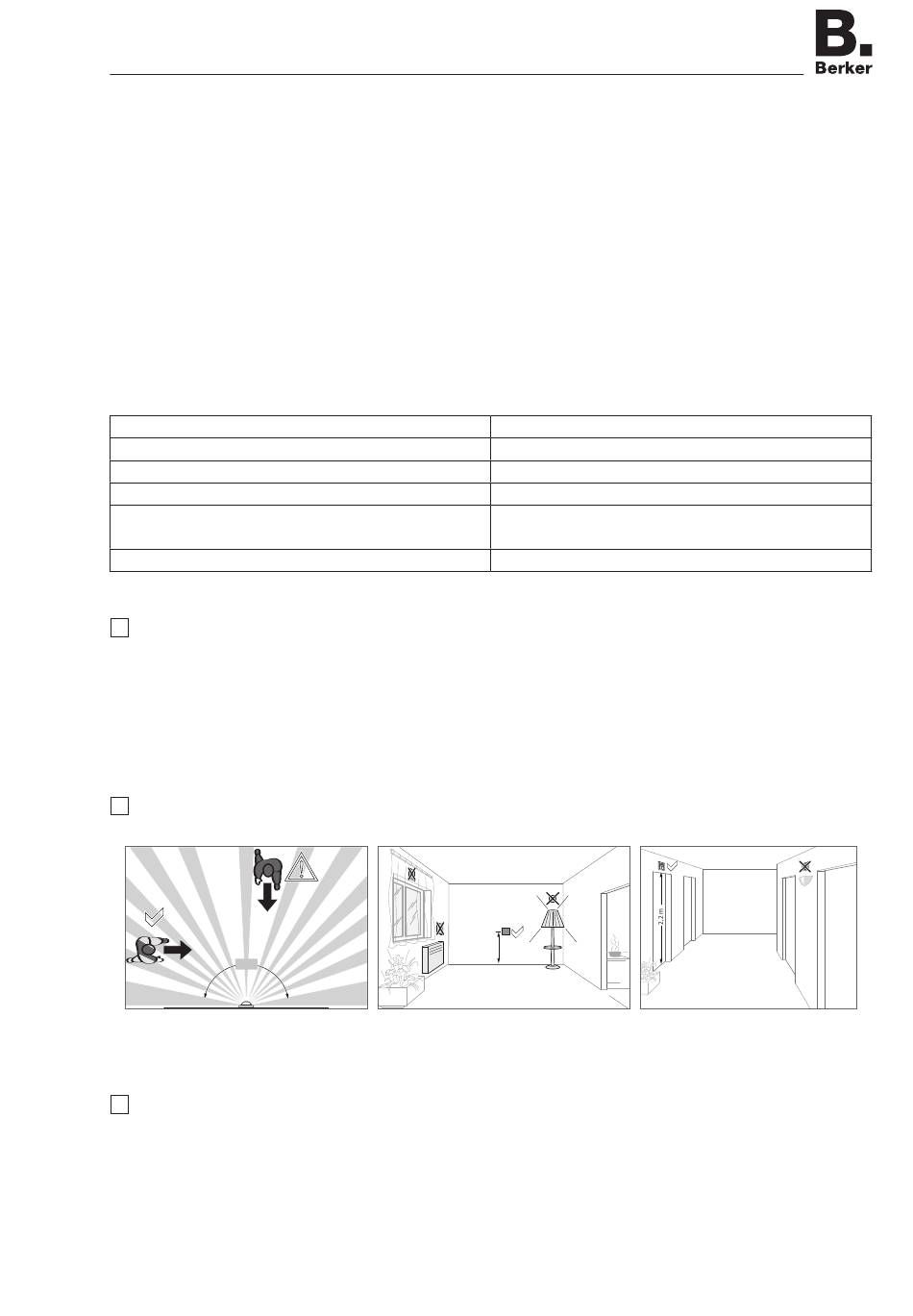

Afbeelding 4: montageplaats van bewegingsmelders
Pagina 7/17
Doordringingsgraad
ca. 90 %
ca. 70 %
ca. 30 %
ca. 10 %
ca. 1 ... 40 %
1,10 m
09-2012
