8. Voorschriften voor de elektrotechnicus
H
Let op: Belangrijke uitvoeringsvoor-
schriften. Alle uitvoeringsvoorschriften
volgen aangezien een verkeerde
uitvoering tot de vernietiging van de
aandrijving en schakelinrichting leidt.
e1-e4: De instelling van de eindstanden is uitsluitend
mogelijk met een GEIGER instelschakelaar.
e5: De instelling kan met elke instelschakelaar worden
uitgevoerd die een gelijktijdig OMHOOG-/OMLAAG-bevel
toelaat.
e1-e4: Om in de schaduwstand/werkstand te kunnen
rijden is een jaloezieschakelaar/-knop zonder
knopvergrendeling nodig (serieschakelaar). Zie daarvoor
hoofdstuk „Bediening".
e5: Voor de bediening moet een vergrendelende
schakelaar (geen gelijktijdig OMHOOG-/OMLAAG-bevel)
worden gebruikt.
De werken met de serviceklemmen mogen uitsluitend door
een elektrotechnicus worden uitgevoerd.
Aandrijvingen met elektronische einduitschakeling kunnen
parallel worden geschakeld.
Bij parallelschakeling moet de maximale belasting van de
schakelinrichting in acht wordt genomen.
De omschakeling bij looprichtingsverandering moet via
een uitschakeling gebeuren.
De omschakeltijd bij looprichtingsverandering moet
minstens 0,5 s bedragen.
Bij draaistroomnetten moet voor de aansturing van de
omhoog- en omlaagrichting dezelfde fase worden gebruikt.
Aansluitleidingen met stekkers van Hirschmann zijn met
koppelingen van Hirschmann getest en toegelaten.
In order to prevent a malfunction caused by coupling,
the supply line (ref. NYM) from the actuator/switch to
the motor must not exceed 100m in case of motors with
electronic end stops.
9. Besturingskenmerken
Kenmerken van de elektronische motorsturingen
indirecte schaduw-/werkstand (IDSS)
jaloezie rijdt altijd eerst naar de onderste eindstand,
draait daar en rijdt in de schaduwstand
NL
directe schaduw-/werkstand (DSS)
jaloezie rijdt onmiddellijk in de schaduwstand
vooringestelde schaduw-/werkstand
0,5 omwentelingen boven de onderste eindstand
Vorstbescherming
2 omwentelingen vanaf de onderste eindstand
Draaimomentuitschakeling boven
Uitlevering in de leermodus
alleen de bovenste eindstand worden ingeleerd
GEIGER instelschakelaar nodig
externe instelschakelaar
die een gelijktijdig omhoog-/omlaag-bevel toelaat
6
NL

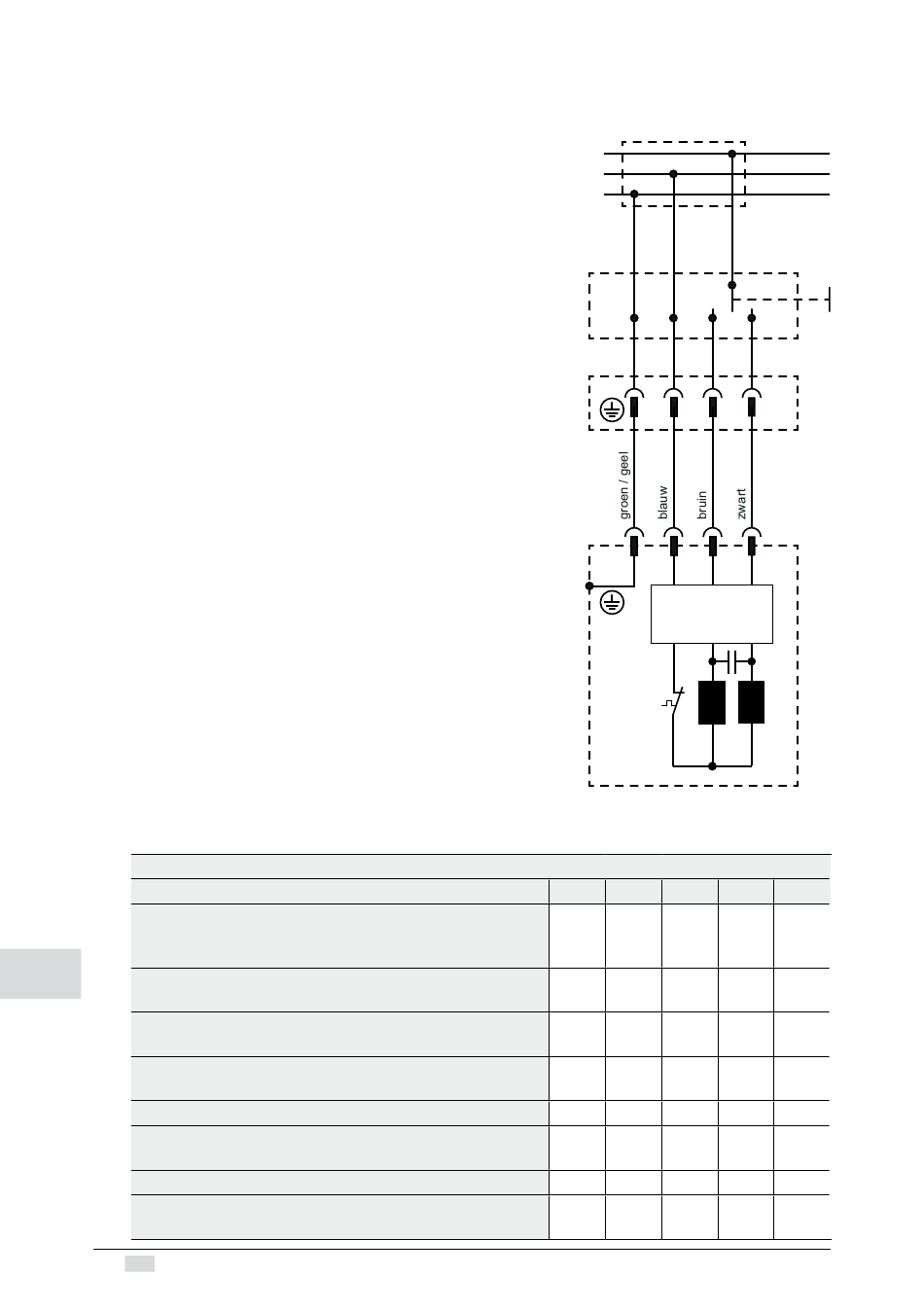

Net 230V / 50Hz
L1
N
PE
PE
e1
e2
n
n
n
n
n
n
Gerhard Geiger GmbH & Co. KG | 100W1503
N
1
2
3
elektronische/
mechanische
einduitschakeling
e3
e4
e5
n
n
n
n
n
n
n
n
n
n
n
nl
V001
0421
