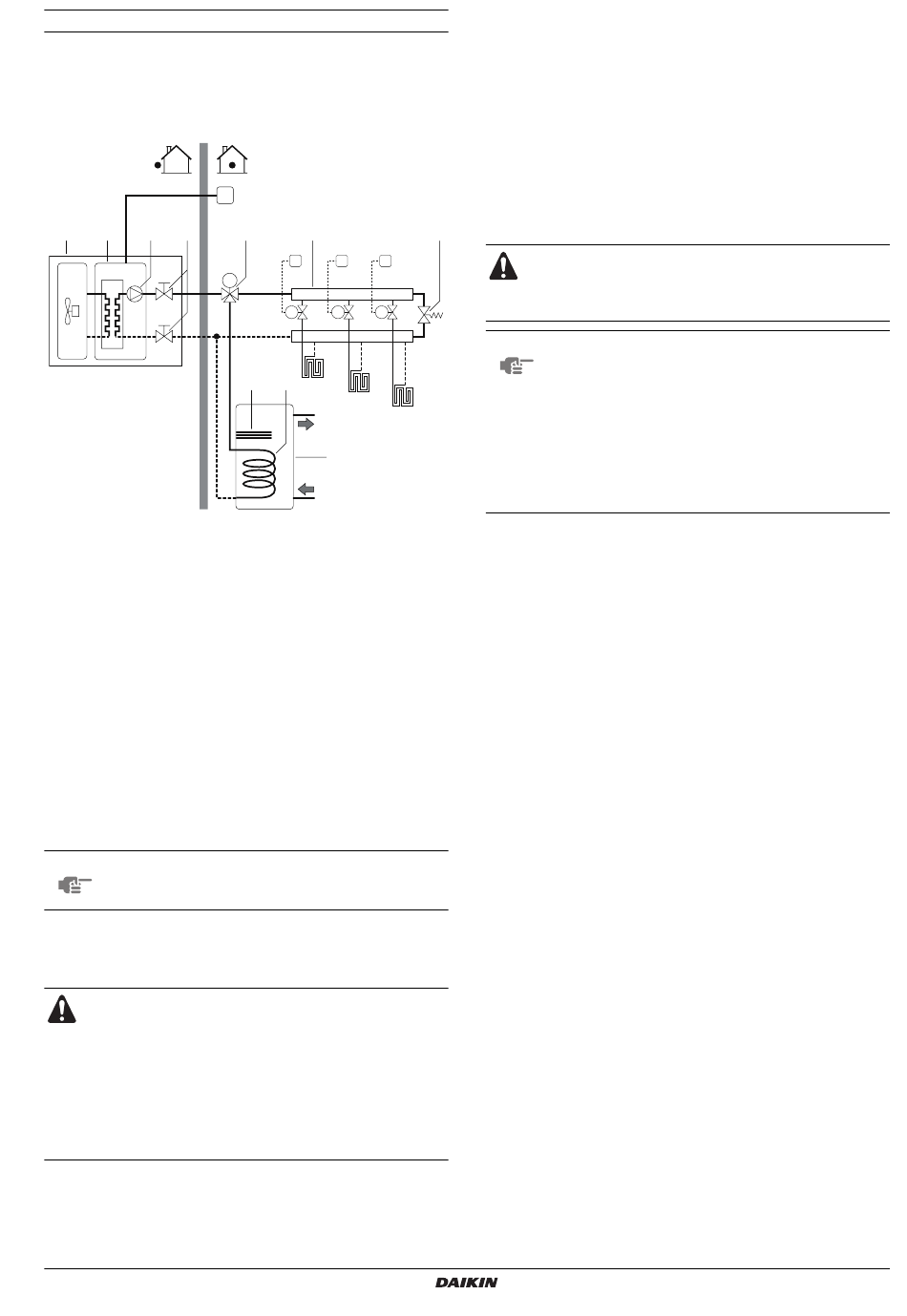

Toepassing 2
Toepassing met alleen verwarmen zonder een op de unit aan-
gesloten kamerthermostaat. De temperatuur in elke kamer wordt
geregeld door een klep op elk watercircuit. Warm water voor
huishoudelijk gebruik wordt voorzien door de tank voor warm water
voor huishoudelijk gebruik die op de unit is aangesloten.
1
2
3
4
1
Unit
2
Warmtewisselaar
3
Pomp
4
Afsluiter
5
Verdeelstuk
(lokale levering)
6
Gemotoriseerde 3-
wegsklep (optioneel)
7
Omloopklep
(lokale levering)
8
Boosterverwarming
Pompwerking
Zonder op de unit (1) aangesloten thermostaat kan de pomp (3)
worden geconfigureerd om te werken zolang de unit is ingeschakeld,
of tot de vereiste watertemperatuur is bereikt.
LET OP
Meer informatie over de configuratie van de pomp
vindt u in
"Configuratie van de pompwerking" op
pagina
28.
Verwarmen van ruimten
De unit (1) zal werken om de op de gebruikersinterface ingestelde
doeltemperatuur van het uitgaand water te bereiken.
Wanneer de circulatie in elke ruimteverwarmingslus
(FHL1..3) door op afstand gestuurde kleppen (M1..3)
wordt geregeld, moet een omloopklep (7) worden voorzien
om te voorkomen dat de beveiliging met stromings-
schakelaar wordt geactiveerd.
De omloopklep moet worden gekozen zodanig dat de
minimum waterstroom vermeld in
pagina 15
altijd verzekerd is.
Kies een omloopklep met drukverschilregeling.
E(D/B)(H/L)Q011~016BA6V3+W1
Unit voor lucht-water-warmtepompsysteem
4PW57621-1A
I
6
5
T1
T2
T3
M
M1
M2
M3
8
9
FHL1
FHL2
FHL3
10
9
Warmtewisselaarspiraal
10
Tank voor warm water
voor huishoudelijk
gebruik (optie)
FHL1..3
Vloerverwarmingslus
(lokale levering)
T1..3
Individuele
kamerthermostaat
(lokale levering)
M1..3
Individuele gemotori-
seerde klep voor het
regelen van de FHL1-lus
(lokale levering)
I
Gebruikersinterface
"Waterleidingen" op
Verwarmen van water voor huishoudelijk gebruik
Wanneer verwarmen van water voor huishoudelijk gebruik is
ingeschakeld (handbediend door de gebruiker of automatisch door
een weektimer), wordt de doeltemperatuur van het warm water voor
huishoudelijk gebruik bereikt door een combinatie van de
warmtewisselaarspiraal en de elektrische boosterverwarming.
Wanneer de temperatuur van het warm water voor huishoudelijk
gebruik onder het door de gebruiker ingestelde instelpunt ligt, wordt
de 3-wegsklep geactiveerd om het water voor huishoudelijk gebruik
met de warmtepomp te verwarmen. Bij een grote vraag naar warm
water voor huishoudelijk gebruik of een wanneer de temperatuur voor
het warm water voor huishoudelijk gebruik op een hoge waarde is
ingesteld, kan de boosterverwarming (8) bijkomend verwarmen.
7
Een 3-wegsklep (6) met 2 draden of 3 draden kan worden
aangesloten. Monteer de 3-wegsklep op de juiste manier:
Voor meer details, zie
pagina
24.
LET OP
De unit kan zo worden geconfigureerd dat het warm
water voor huishoudelijk gebruik bij lage buiten-
temperaturen uitsluitend door de boosterverwarming
wordt verwarmd. De volledige capaciteit van de
warmtepomp is dan beschikbaar voor de verwarming
van ruimten.
Meer informatie over de configuratie van de tank voor
warm water voor huishoudelijk gebruik bij lage
buitentemperaturen vindt u in
pagina
30, lokale instellingen [5-02] tot [5-04].
"Bedrading van de 3-wegsklep" op
"Lokale instellingen" op
