2 Productbeschrijving
Leveringsomvang
Uitvoeringen
Toepassingsgebied
4
2
Productbeschrijving
2.1
Constructie
De levering bestaat uit:
•
Spoelaansluiting
•
Terugslagventiel (optie)
•
Montageschroeven (bij uitvoering voor adapterflens)
•
Documentatie
– Deze montagehandleiding
De spoelaansluiting is leverbaar in twee uitvoeringen:
•
Voor instrumenten met overschuifflens
•
Voor instrumenten met adapterflens
1

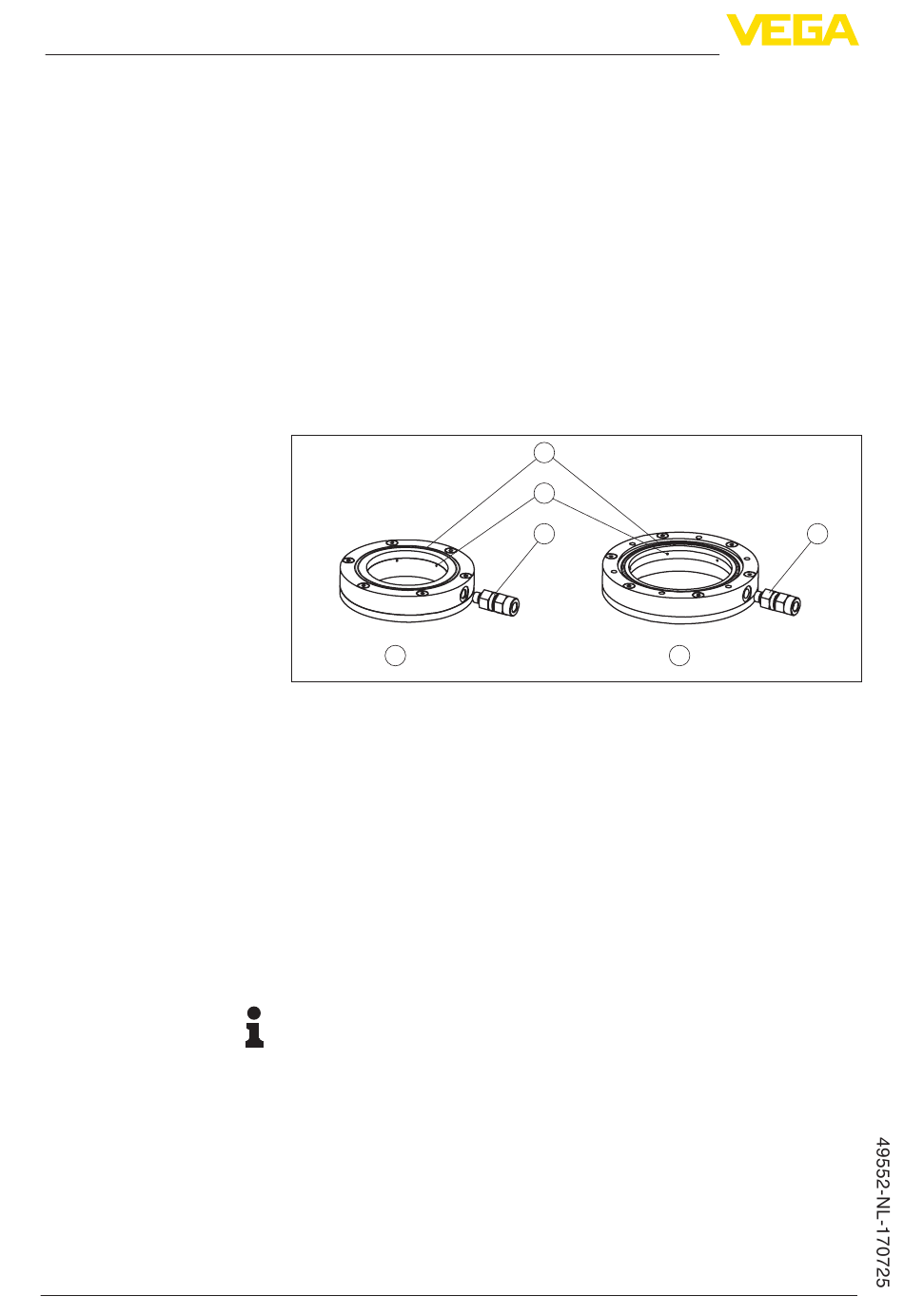

Fig. 1: Opbouw en uitvoeringen spoelaansluiting
1 Voor overschuifflens
2 Voor adapterflens
3
O-ringafdichting
4
Luchtsproeiers
5
Terugslagklep
2.2
Werking
De spoelaansluiting is geschikt voor de radarsensoren VEGAPULS
WL 61, 61, 67 en 69 met de volgende procesaansluitingen:
•
Combi-overschuifflens DN 80, ASME 3", JIS DN 80 10K
•
Adapterflens vanaf DN 100, ASME 4", JIS DN 100 10K
Opmerking:
De flens moet in materiaal PP-GF 30 (kleur zwart) zijn uitgevoerd.
Spoelaansluiting • Voor VEGAPULS WL 61, 61, 64 67 en 69
3
4
5
2
5
