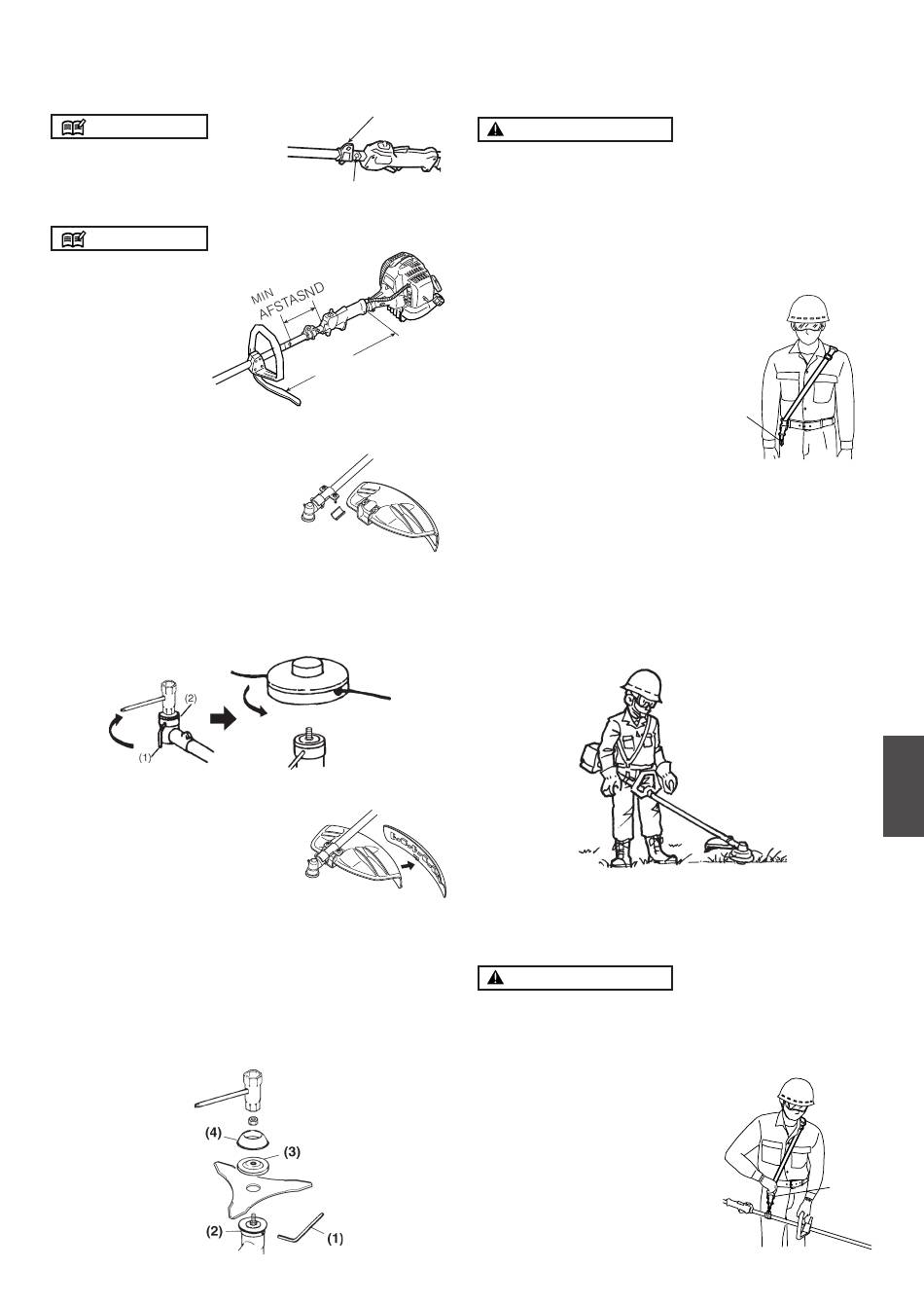

6. Opbouw
OPHANGPUNT
OPMERKING
Bevestig de ophangpunt zoals
wordt aangegeven op de
onderstaande illustratie.
MONTEREN VAN DE HANDGREEP
OPMERKING
Bevestig de hendel zoals wordt aangegeven
op de onderstaande illustratie.
• Monteer de handgreep
op de gewenste plaats
op de asschacht en
klem deze vast.
MONTEREN VAN HET
SNIJMECHANISMESCHILD VOOR
DRAADKOP
• Bevestig de bescherming van de
afsnijdbevestiging in combinatie
met de bouten aan de as.
MONTEREN VAN DE DRAADKOP
1. Terwijl de tandwielas geblokkeerd wordt door een
hoekstaaf(1) in de houder(A)(2) op de tandwielkast te steken,
draait u de moer los (linksdraaiend) en verwijdert deze dan.
2. Pas de kopeenheid in de tandwielas. Draai deze stevig met
de hand vast.
MONTEREN VAN HET
SNIJMECHANISMESCHILD VOOR
METALEN MES
• Verwijder beslist de beschermplaat
indien u het metalen mes gebruikt.
MONTEREN VAN HET MES
1. Steek de hoekstaaf(1) in de zijgaten van de houder(A)(2) en
de tandwielkast.
2. Verwijder de moer (linksdraaiend) en de houder(B)(3) van
de tandwielas.
3. Plaats het blad op de houder(A)(2). De gemarkeerde zijde
moet naar de houder gekeerd zijn.
4. Plaats de houder(B)(3) op de tandwielas met de uitgeholde
zijde naar het blad gekeerd.
5. Maak het blad vast met de moer en de afdekking(4).
HARNAS
ophangpunt
DRAAG ALTIJD HET MEEGELEVERDE HARNAS
WANNEER U DE MACHINE GEBRUIKT!
illustratie
Zorg altijd dat de machine stevig aan het harnas is gehaakt.
Als u dit niet doet, is het niet mogelijk de machine op veilige
wijze te besturen. Daardoor kunt u uzelf of anderen
verwonden.
Gebruik nooit een harnas dat een defecte snelsluiting heeft
of andere beschadiging vertoont .
DRAAGWIJZE
1. Draag het meegeleverde harnas zonder
Ca. 48 cm
HET APPARAAT BALANCEREN
1. Haak uw machine aan de lus.
2. Pas de banden van het harnas aan zodat het snijmes zich
3. Draai het extra gedeelte van de band dat uit de gesp hangt
4. Controleer na correcte aanpassing van het harnas of de
SNELSLUITING
Het harnas is voorzien van een inrichting met "SNELSLUITING".
Wanneer u in noodsituaties de machine van het harnas wilt
losmaken, volgt u de procedure die hieronder wordt uitgelegd.
Controleer de correcte werking van de inrichting met
SNELSLUITING VOORDAT u de machine gebruikt.
Houd het apparaat stevig vast wanneer u de SNELSLUITING
gebruikt.
Houd het apparaat met uw linkerhand
stevig vast en druk beide zijden van
de gesp in.
(1) Gesp
WAARSCHUWING
de banden te verdraaien en met de lus
aan uw rechterkant.
(1) Lus
evenwijdig met de grond bevindt wanneer u in uw normale
werkhouding staat om de machine zo efficiënt en comfortabel
mogelijk te bedienen.
naar boven om te voorkomen dat de positie van de lus tijdens
de bediening verandert.
SNELSLUITING naar behoren werkt.
WAARSCHUWING
BCZ2610DL
(1)
N
L
(1)
NL-9
