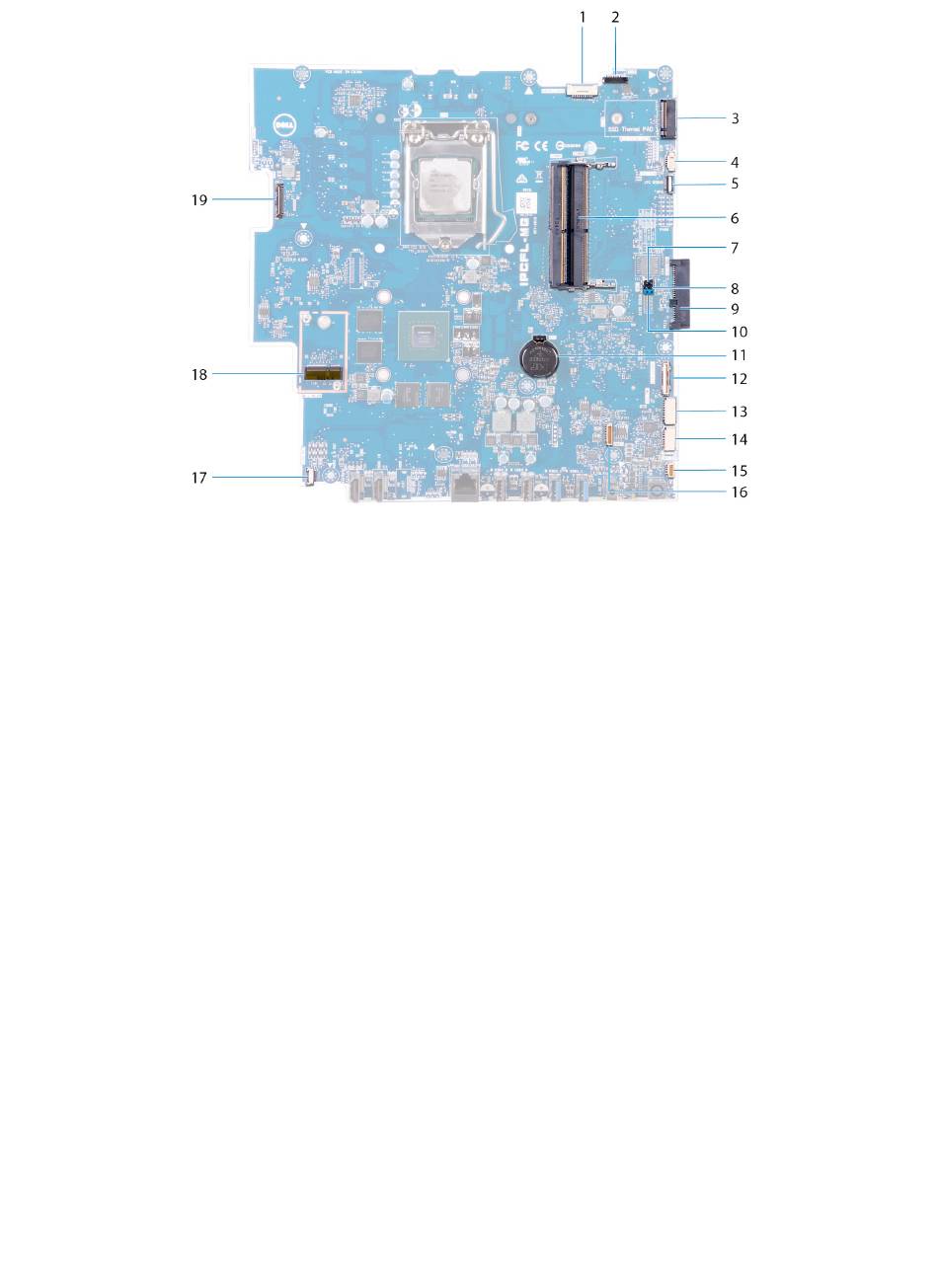

Afbeelding 4. Onderdelen van het moederbord (UHD)
1
kabel van schermverlichting
3
M.2 PCIe/SATA-sleuf
5
lage pin teller debug-kop
7
jumper servicemodus
9
connector voor harde schijf
11
knoopbatterij
13
voedingsconnector van I/O-kaart
15
connector voor luidsprekerkabel
17
kabelconnector van de aan-uitknopkaart
19
connector voor beeldschermkabel
16
Technisch overzicht
2
connector camerakabel
4
connector ventilatorkabel
6
sleuven voor geheugenmodule (2)
8
CMOS wissen-jumper
10
wachtwoord wissen-jumper
12
connector voor I/O-kaart
14
connector headsetpoort
16
connector microfoonkabel
18
M.2-sleuf van de draadloze kaart
