Pekellus
b
Warmtepomp van de binnenunit
c
Warmtapwatertank
d
Gebruikersinterface bij de binnenunit
e
Gebruikersinterface in de woonkamer, gebruikt als kamerthermostaat
f
Vloerverwarming
g
Warmtepompconvectoren of ventilatorconvectoren
INFORMATIE
De binnenunit en de tank voor warm tapwater (indien
geïnstalleerd) kunnen afzonderlijk of geïntegreerd zijn
afhankelijk van het type binnenunit.
3
Bediening
3.1
Overzicht: Bediening
U kunt het systeem via de gebruikersinterface bedienen. Dit deel
beschrijft hoe de gebruikersinterface te gebruiken:
Deel
Met één oogopslag
▪ Knoppen
▪ Statuspictogrammen
De regeling van de
Hoe de ruimteverwarming bedienen:
ruimteverwarming
▪ De bedrijfsmodus instellen
▪ De temperatuur regelen
Het warm tapwater
Hoe het warm tapwater regelen:
regelen
▪ Stand Warmhouden
▪ Geplande stand
▪ De stand Gepland + warmhouden
Programma's
Hoe programma's selecteren en
programmeren.
Menustructuur
Overzicht van menustructuur
Tabel met
Overzicht van installateurinstellingen
installateurinstellingen
3.2
De gebruikersinterface met één
oogopslag

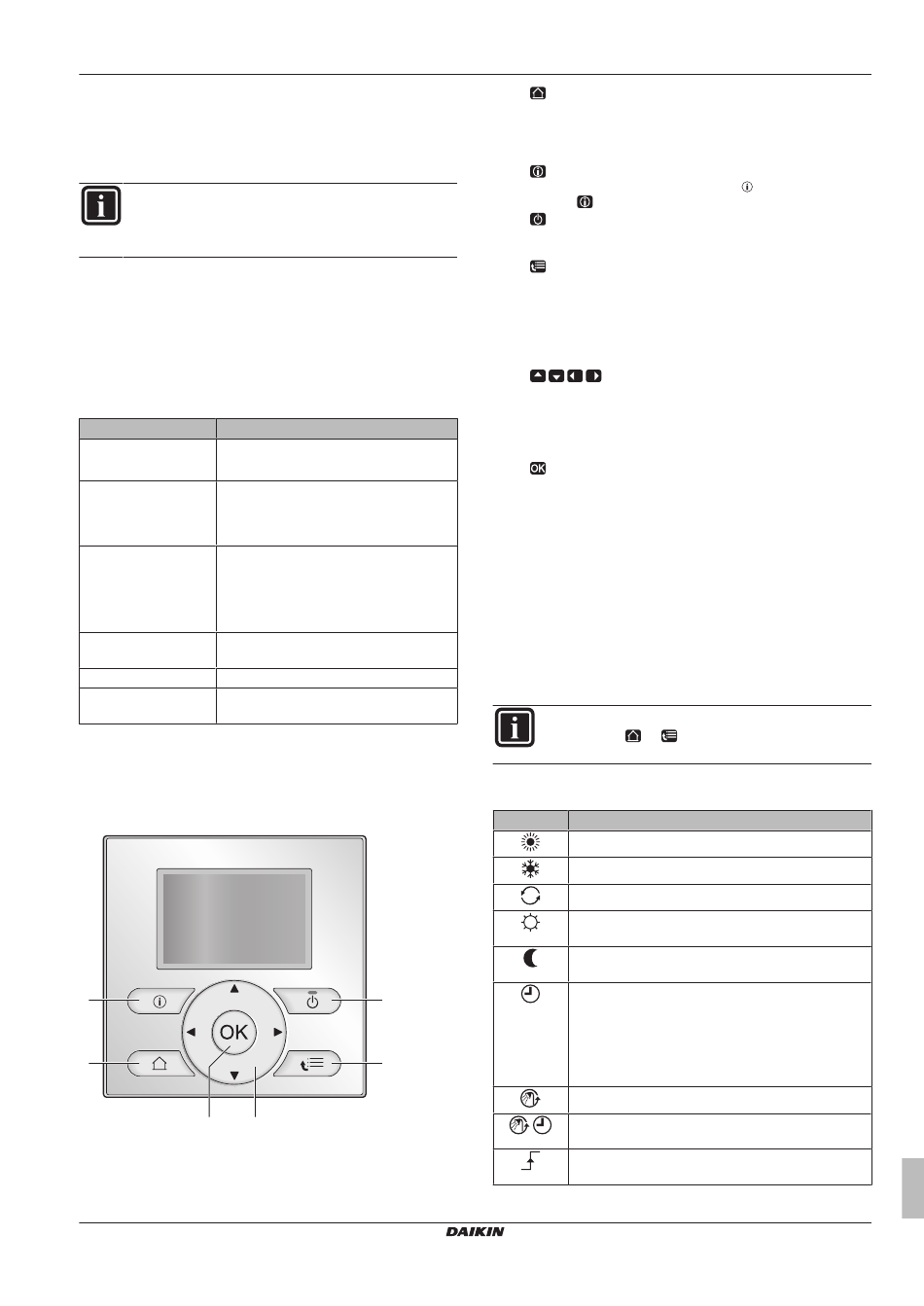

3.2.1
Knoppen
b
a
f
e
EGSQH10S18AA9W
Daikin Altherma geothermische warmtepomp
4P3517501C – 2014.03
Beschrijving
c
d
a
STARTPAGINA'S
▪ Schakelt tussen startpagina's (wanneer u zich op een
startpagina bevindt).
▪ Gaat naar de standaard startpagina (wanneer u in de
menustructuur zit).
b
INFORMATIE OVER STORINGEN
Indien een storing optreedt, verschijnt op de startpagina's.
Druk op
drukken voor meer informatie over de storing.
c
AAN / UIT
Zet een van de regelingen AAN of UIT (kamertemperatuur,
aanvoerwatertemperatuur, temperatuur warmtapwatertank).
d
MENUSTRUCTUUR/TERUG
▪ Opent de menustructuur (wanneer u zich op een
startpagina bevindt).
▪ Gaat naar een hoger niveau (wanneer u doorheen de
menustructuur navigeert).
▪ Gaat 1 stap terug (voorbeeld: wanneer u een programma
programmeert in de menustructuur).
e
DOORHEEN INSTELLINGEN NAVIGEREN/
INSTELLINGEN WIJZIGEN
▪ Navigeert de cursor op het scherm.
▪ Navigeert doorheen de menustructuur.
▪ Wijzigt instellingen.
▪ Selecteert een stand.
f
OK
▪ Bevestigt een selectie.
▪ Gaat in een submenu in de menustructuur.
▪ Schakelt tussen het weergeven van werkelijk waarden en
gewenste waarden, of tussen het weergeven van
werkelijke waarden en afwijkende waarden (indien van
toepassing) op de startpagina's.
▪ Gaat naar de volgende stap (wanneer u een programma
programmeert in de menustructuur).
▪ Laat u toe het kinderslot te activeren of te deactiveren
wanneer u langer dan 5 seconden op deze knop op een
startpagina drukt.
▪ Laat u toe een functievergrendeling te activeren of te
deactiveren wanneer u langer dan 5 seconden op deze
knop in het hoofdmenu op een startpagina drukt.
INFORMATIE
Wanneer u op
of
worden de wijzigingen NIET toegepast.
3.2.2
Statuspictogrammen
Pictogram
Bedrijfsmodus = Verwarming.
Niet beschikbaar.
Unit is in bedrijf.
Gewenste kamertemperatuur =
voorgeprogrammeerde waarde (Comfort; dag).
Gewenste kamertemperatuur =
voorgeprogrammeerde waarde (Eco; nacht).
▪ Op de startpagina van de kamertemperaturen:
Gewenste kamertemperatuur = volgens het
geselecteerd programma.
▪ Om
de
warmtapwatertanktemperatuur:
Warmtapwatertank = Geplande stand.
Stand Warmtapwatertank = Stand Warmhouden.
Stand Warmtapwatertank = Geplande stand + stand
Warmhouden.
Bij de volgende geplande actie zal de gewenste
temperatuur stijgen.
3 Bediening
druk terwijl u instellingen wijzigt,
Beschrijving
startpagina
van
Stand
Gebruiksaanwijzing
de
3
