3. Controleer de snijranden van alle messen. Als de
snijranden niet scherp zijn of bramen vertonen, moeten
ze worden geslepen. Gebruik een vijl om de bovenkant
van het mes te slijpen en de oorspronkelijke snijhoek te
behouden om te zorgen dat het mes scherp blijft
(Fig. 15). Het mes zal in balans blijven als dezelfde
hoeveelheid metaal aan beide snijranden wordt
weggehaald.
UITSLUITEND ONDER
DEZE HOEK SLIJPEN
AANZICHT VAN
HET UITEINDE

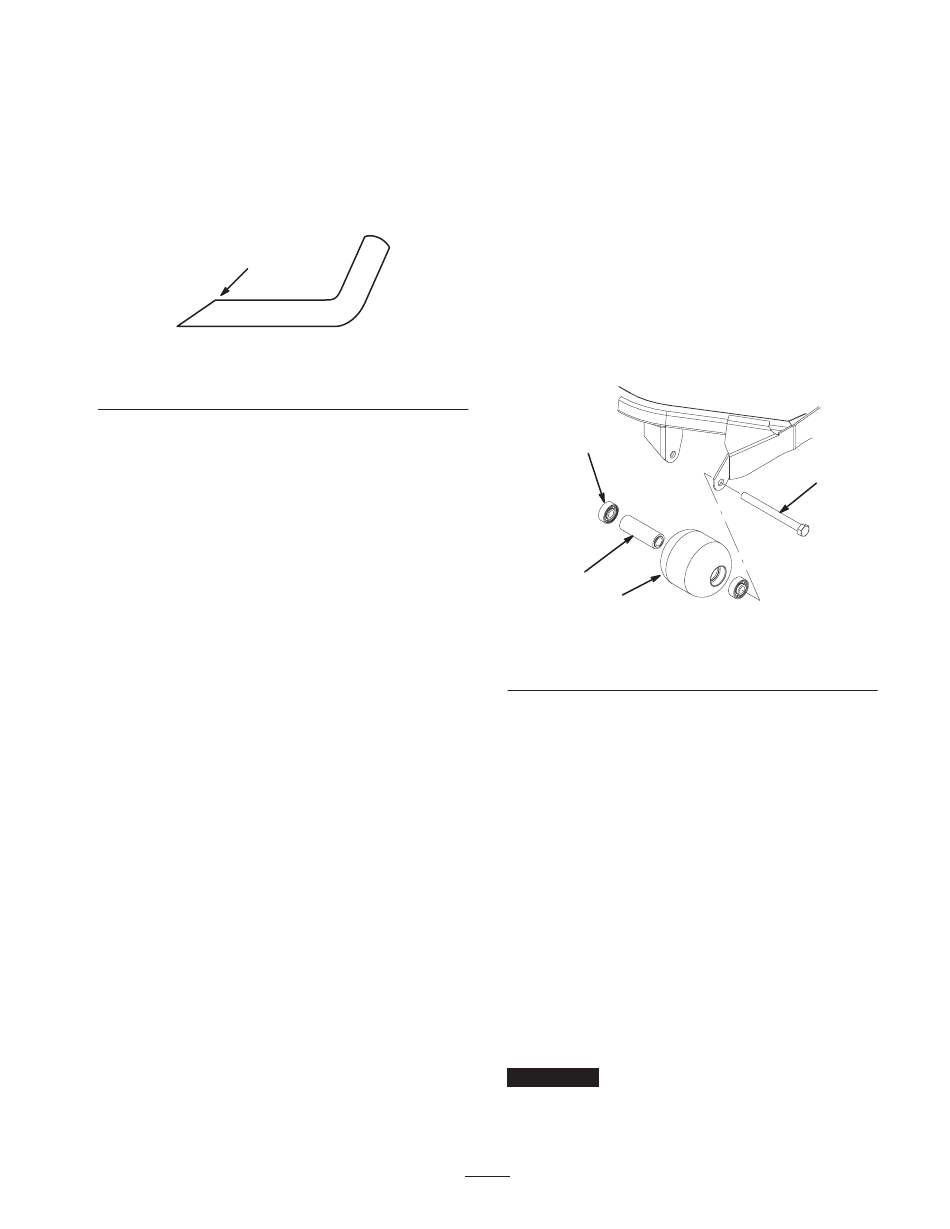

Figuur 15
4. Om te controleren of het maaimes recht en evenwijdig
is, moet u het mes op een horizontaal vlak leggen en de
uiteinden inspecteren. De uiteinden moeten iets lager
dan het midden zijn en de snijrand moet lager dan de
onderkant van het mes zijn. Dit mes zorgt voor een
goede maaikwaliteit en vereist minimaal vermogen van
de motor. Als echter de uiteinden van het mes hoger dan
het midden zijn of de snijrand hoger dan de onderkant
is, betekent dit dat het mes krom of verbogen is, en
moet het worden vervangen.
5. Monteer het mes, met de wiek naar het maaidek gericht,
alsmede de anti-scalpeercup en de mesbout. Draai de
mesbout vast met een torsie van 115–149 Nm.
Stoptijd van het mes
De messen van het maaidek moeten in ongeveer 5 seconden
nadat het maaidek is uitgeschakeld, volledig tot stilstand
komen.
Opmerking: Laat de maaidekken neer op een schoon stuk
van de grasmat of een stevig oppervlak om te voorkomen
dat er stof of vuil wordt opgeworpen.
Om de stoptijd te controleren, moet u een andere persoon
6 meter achter het maaidek laten staan en naar de messen
op één van de maaidekken kijken. Schakel de maaidekken
uit en laat de andere persoon vaststellen hoe lang het duurt
voordat de messen volledig tot stilstand zijn gekomen. Als
dit langer dan 7 seconden duurt, moet de remklep worden
afgesteld. Neem contact op met een Toro-dealer voor hulp
bij de afstelling van de remklep.
Onderhoud van de voorste
roller
Controleer of de voorste roller slijtage vertoont, overmatig
wiebelt of aanloopt. Indien dit het geval is, moet u de roller
of onderdelen daarvan een onderhoudsbeurt geven of
vervangen.
Demontage
1. Verwijder de bevestigingsbout van de roller (Fig. 16).
2. Steek een drevel door het uiteinde van de behuizing van
de roller en klop het tegenoverliggende lager eruit door
afwisselend te tikken op de andere kant van de
binnenste loopring van het lager. Hierbij moet 1,5 mm
van de binnenste loopring zichtbaar worden.
3
4
1
Figuur 16
1. Voorste roller
2. Bevestigingsbout
3. Druk de tweede lager naar buiten.
4. Controleer de behuizing van de roller, de lagers en het
afstandsstuk van het lager op beschadiging (Fig. 16).
Vervang beschadigde onderdeel en zet de roller weer in
elkaar.
Assemblage
1. Druk het eerste lager in de behuizing van de roller
(Fig. 16). Druk uitsluitend op de buitenste loopring of
gelijkmatig op de binnenste en buitenste loopring.
2. Plaats het afstandsstuk (Fig. 16).
3. Druk het tweede lager in de behuizing van de roller
(Fig. 16). Oefen hierbij een gelijkmatige druk uit op de
binnenste en buitenste loopring totdat de binnenste
loopring in contact komt met het afstandsstuk.
4. Monteer de roller in maaidekframe.
Belangrijk
Als u de roller vastzet met een tussenruimte
van meer dan 1,5 mm, wordt het lager aan een kant belast.
Hierdoor kan het lager voortijdig slijten of stuk gaan.
15
2
3. Lager
4. Afstandsstuk van lager
