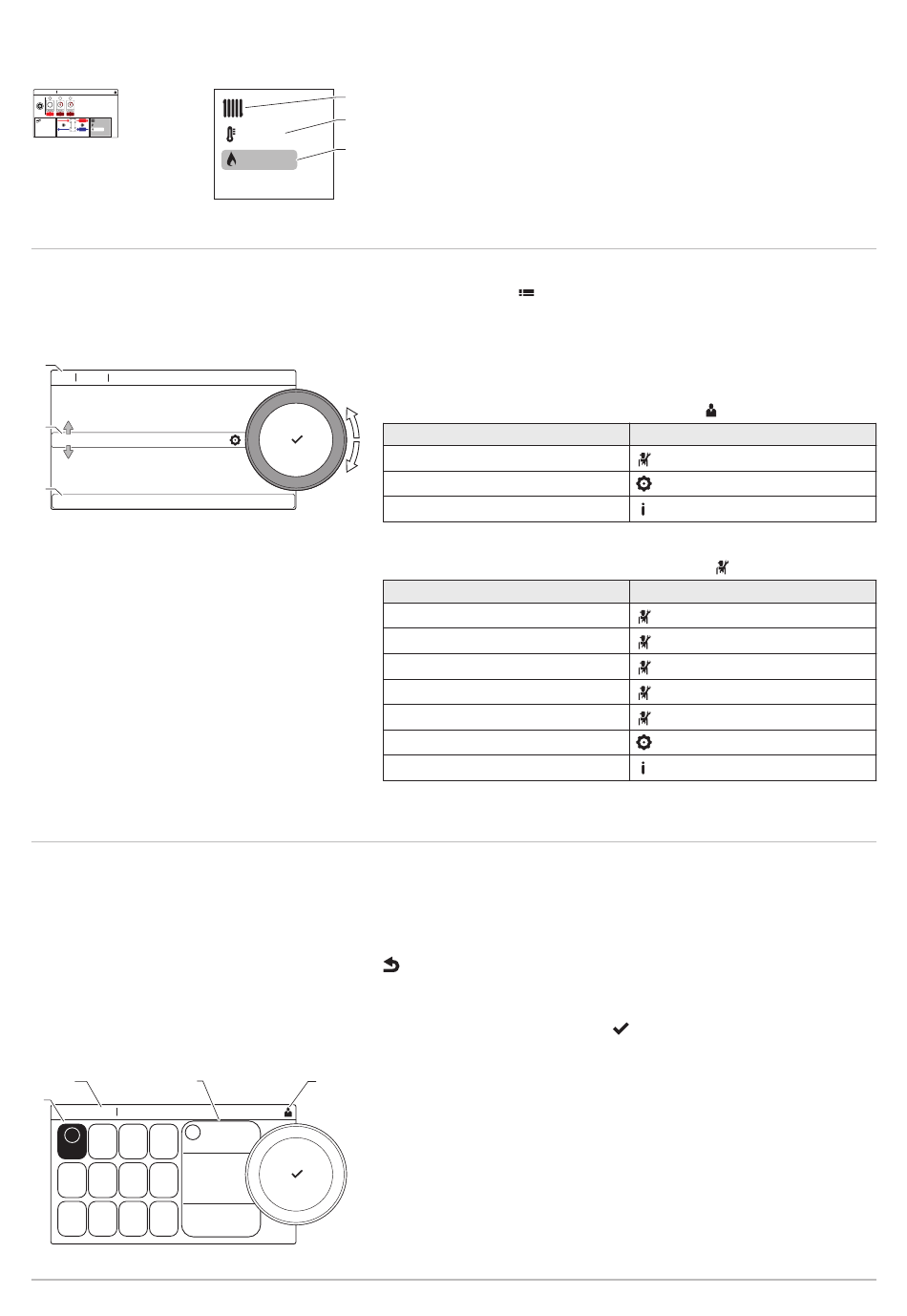

6 Gebruik van het bedieningspaneel
Afb.50
Informatie over huidige status
22/02/2018 11:20
.... .....
1
2
3
1
2
3
30.0°C
28.0°C
28.0°C
64.9°C
Generator CH
90.0°C
148.8kW
45.2°C
25%
Next: –
...........
.........
.........
6.4
Beschrijving van het hoofdmenu
Afb.51
Opties van het hoofdmenu
A
11:20
...... .....
........ .......
B
....... ........
.................. ......
.......... ......... ............
C
........ ....... .......... ... ...... .........
6.5
Beschrijving van het hoofdscherm
Afb.52
Pictogrammen op hoofdscherm
2
3
1
22/02/2018 11:20
Home Screen
i
i
All OK
All OK
24
1
2
90.0°C
3
25%
AD-3001946-01
.... ..........
AD-3000935-02
4
Error Status
AD-3001157-03
1 Pictogram type vraag
2 Setpunt temperatuur
3 Setpunt vermogen
U kunt vanaf elk menu rechtstreeks navigeren naar het hoofdmenu door te
drukken op de toets
. Het aantal toegankelijke menu's hangt af van het
toegangsniveau (gebruiker of installateur).
A Datum en tijd | naam van het scherm (huidige positie in het menu)
B Beschikbare menu's
C Korte uitleg van het gekozen menu
Tab.8
Beschikbare menu's voor de gebruiker
Beschrijving
Activeer installateurstoegang
Systeeminstellingen
Versie-informatie
Tab.9
Beschikbare menu's voor de installateur
Beschrijving
Deactiveer installateurstoegang
Systeeminstallatie
Inbedrijfstellingsmenu
Geavanceerd servicemenu
Storingsgeschiedenis
Systeeminstellingen
Versie-informatie
Dit scherm verschijnt automatisch na de start van het toestel. Het
bedieningspaneel gaat automatisch in de stand-bymodus (zwart scherm)
als de knoppen 5 minuten lang niet worden gebruikt. Druk op een van de
knoppen op het bedieningspaneel om het scherm weer te activeren.
U kunt van elk menu navigeren naar het hoofdscherm als u de terugknop
enkele seconden indrukt.
De pictogrammen op het hoofdscherm bieden snelle toegang tot de
corresponderende menu's. Gebruik de draaiknop om naar het item van uw
keuze te gaan en druk op de toets
1 Pictogrammen: het geselecteerde pictogram wordt gemarkeerd
2 Datum en tijd | naam van het scherm (huidige positie in het menu)
3 Informatie over het geselecteerde pictogram
4 Pictogrammen die navigatieniveau, bedrijfsmodus, fouten en
overige informatie aangeven.
Icoon
Icoon
om de keuze te bevestigen.
7823351 - v.02 - 19092022
