INSTALLATIE
4.1

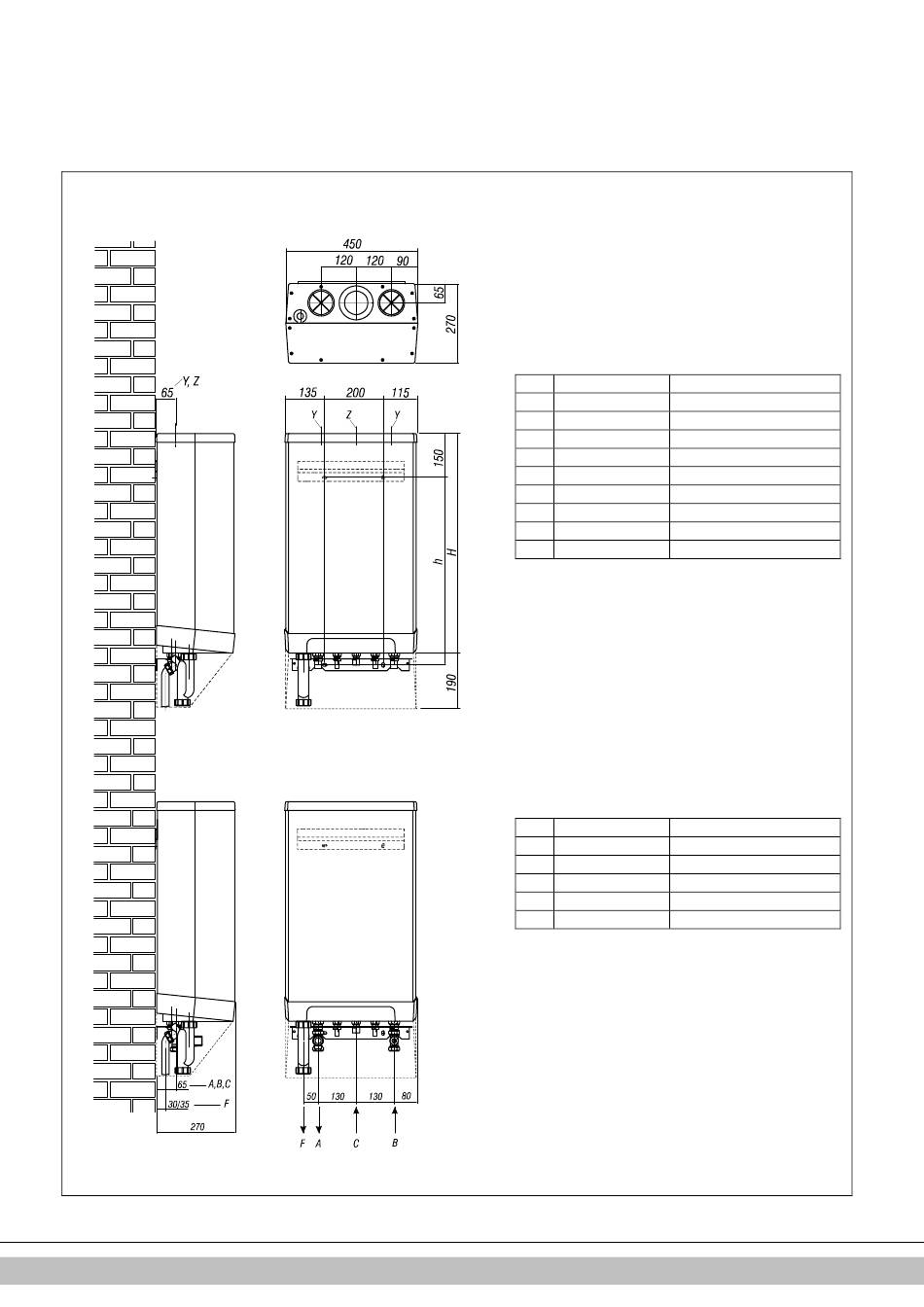

Inbouwmaten
Toestel met leidingen naar onderen aangesloten:
Intergas Verwarming BV
Toestel + montagebeugel
A =
Aanvoer CV
Ø22
B =
Retour CV
Ø22
C =
Gas
½"inw.
F =
Condensafvoer
Ø32 (afvoer sifon ø25 flexibel)
h =
640mm
Kompakt Solo HR 12 en 22
700mm
Kompakt Solo HR 28
H =
750mm
Kompakt Solo HR 12 en 22
810mm
Kompakt Solo HR 28
Z =
Rookgasafvoer
Ø80 (afdichtring)
Y =
Luchttoevoer
Ø80 (afdichtring)
Toestel + montagebeugel + aansluitset universeel
A =
Aanvoer CV
Ø22 (knel)
B =
Retour CV
Ø22(knel)
C =
Gas
½"inw.
F =
Condensafvoer
Ø32 (afvoer sifon ø25 flexibel)
Z =
Rookgasafvoer
Ø80 (afdichtring)
Y =
Luchttoevoer
Ø80 (afdichtring)
10
