AANSLUITOPTIE

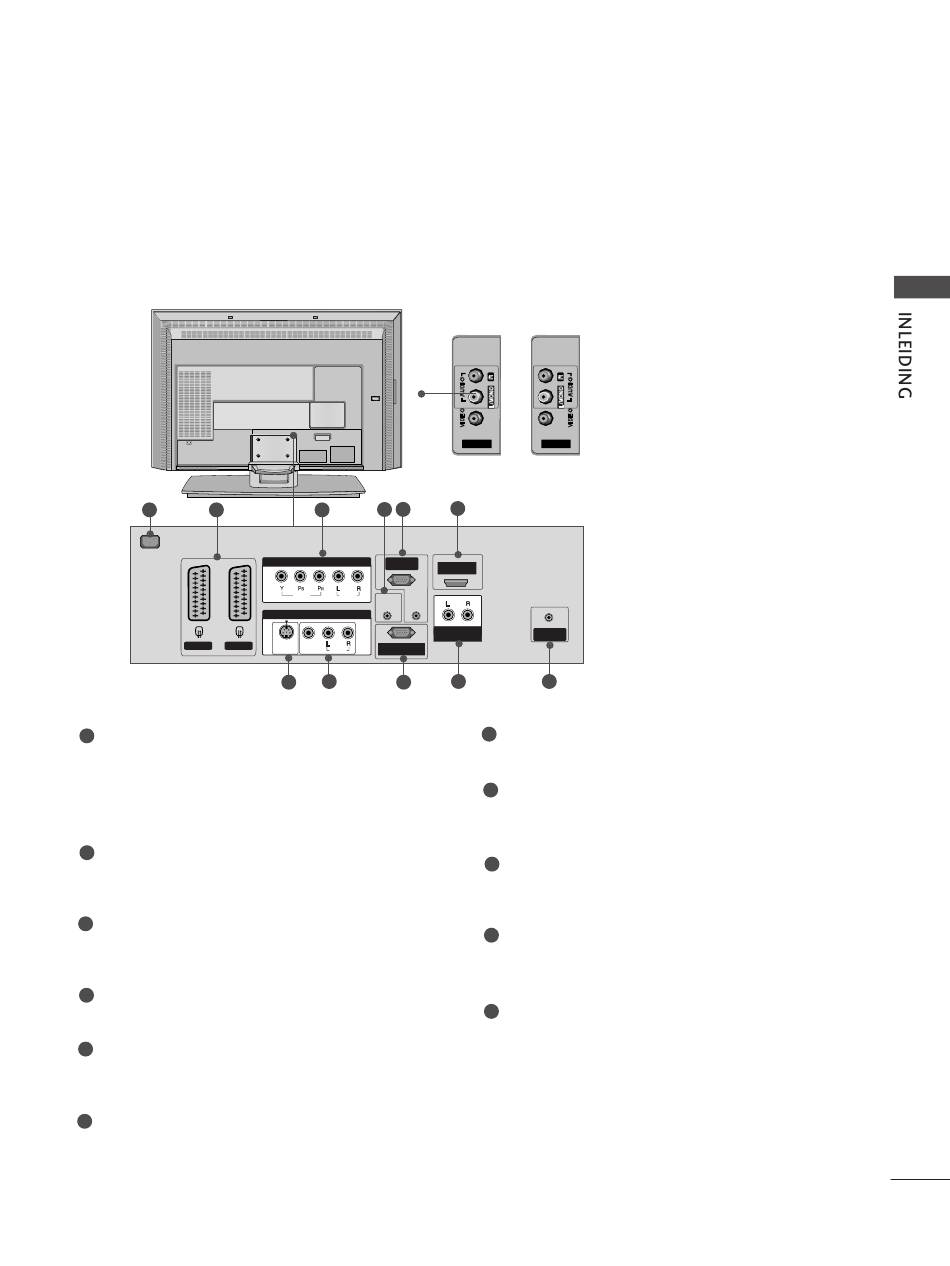

Dit is een achterpaneel van tv-model 26LC2R * , 26LC3R * , 27LC2R * .
Aansluitpaneel achterzijde
AC IN
1
2
AC IN
AV 1
AV 2
V 2
Aansluiting voedingskabel
1
Deze tv werkt op netvoeding (wisselstroom). Het
voltage wordt aangegeven op de pagina met de
specificaties. Probeer nooit de tv aan te sluiten op
gelijkstroom.
Euro-scartaansluiting (AV1/AV2)
2
Sluit scartingang of -uitgang van een extern
apparaat aan op deze aansluitingen.
Component-ingang
3
Sluit een componentapparaat voor video/audio
aan op deze aansluitingen.
Aansluiting voor afstandsbediening
4
Sluit hier uw afstandsbediening met draad aan.
RGB/Audio-ingang
5
Sluit de monitoruitgang van een pc aan op de
desbetreffende ingang.
HDMI-aansluiting
6
Sluit een HDMI-signaal op de HDMI-aansluiting
aan met een HDMI-kabel.
26LC2R *
27LC2R *
6
3
4
5
RGB IN
COMPONENT IN
COMPONENT IN
(PC/DTV)
HDM IN
VIDEO
VIDEO
AUDIO
UDIO
REMOTE
AUDIO IN
CONTROL IN
(RGB)
AV IN 3
VARIABLE
AUDIO OUT
(
MONO
)
RS-232C IN
RS-232C IN
S-VIDEO
S-VIDEO
VIDEO
VIDEO
AUDIO
UDIO
(CONTROL & SERVICE)
8
7
9
10
26LC3R *
AUDIO-ingang
Er zijn aansluitingen waarmee u stere-
ogeluid van een extern apparaat kunt
beluisteren.
VIDEO-ingang
AV IN 4
AV IN 4
Hierop sluit u het videosignaal van een
extern apparaat aan.
ANTENNA
IN
1 1
S-Video-ingang
7
Sluit S-Video out van een S-VIDEO-apparaat aan.
Audio/video-ingang
8
Sluit de audio/video-uitgang van een extern appa-
raat aan op deze aansluitingen.
RS-232C-ingang (BEDIENING/SERVICE)
9
Verbind de seriële poort van de bedieningsap-
paraten met de RS-232C-aansluiting.
Variabele audio-uitgang
10
Sluit een externe versterker aan of breid uw sur-
round sound systeem uit met een subwoofer.
Antenne-ingang
1 1
Sluit hier de antenne aan.
9
