Montage van de kap
Begin eerst met het plaatsen van het
aansluigedelte, goed opletten, op de juiste manier.
Boor vervolgens de gaatjes, het bijgeleverde
boorschema volgend.
Beide onderdelen worden op elkaar bevestigd
met 8 schroeven (Fig. 5-a/a).
Verwijder vervolgens alle schroeven en bepaal
de hoogte, zet het geheel daarna weer vast.
Houd rekening met de 29 cm hoogte van de
afzuigkap en de hoogte tussen de onderkant van
de kap en het kookplateau.
De gebruikskeuze is bepalend:
Als afvoerkap
Monteer een 150 mm diameter pijp of slang, van
voldoende lengte om na montage de afzuigkap
te bereiken, op de plafonddoorvoer.
Als circulatiekap
Plaats de recirkulatie-unit in de draagconstructie
(fig.6).
Let op!
Gebruik de gaten loodrecht onder de bovenste
bevestigingspunten van de schoorsteen.
Bevestig de recirkulatie-unit d.m.v. de
bevestigingsteun en de 4 schroeven 2,9x6,5
(Fig. 6).
Monteer de slangbevestigingsflens (bajonet en
een schroef 2,9x9,5) onder de draagconstructie
(fig.7).
Monteer een 150 mm diameter pijp of slang, van
voldoende lengte om na montage de afzuigkap
te kunnen bereiken, op de plafonddoorvoer
(fig.7).
b
a
!

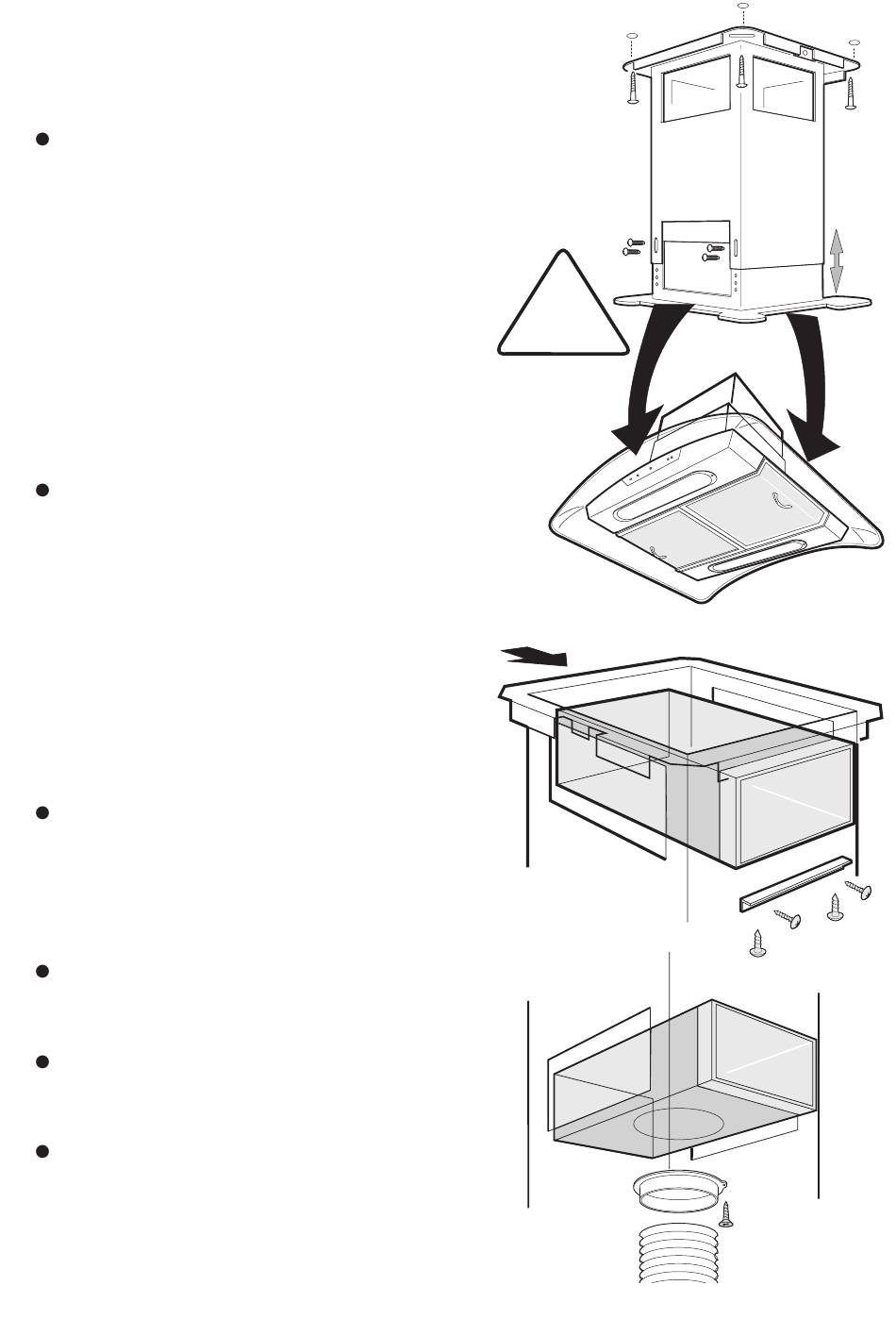

Fig. 5
Fig. 6
Fig. 7
