Stap 4
GX14-DT
(38)

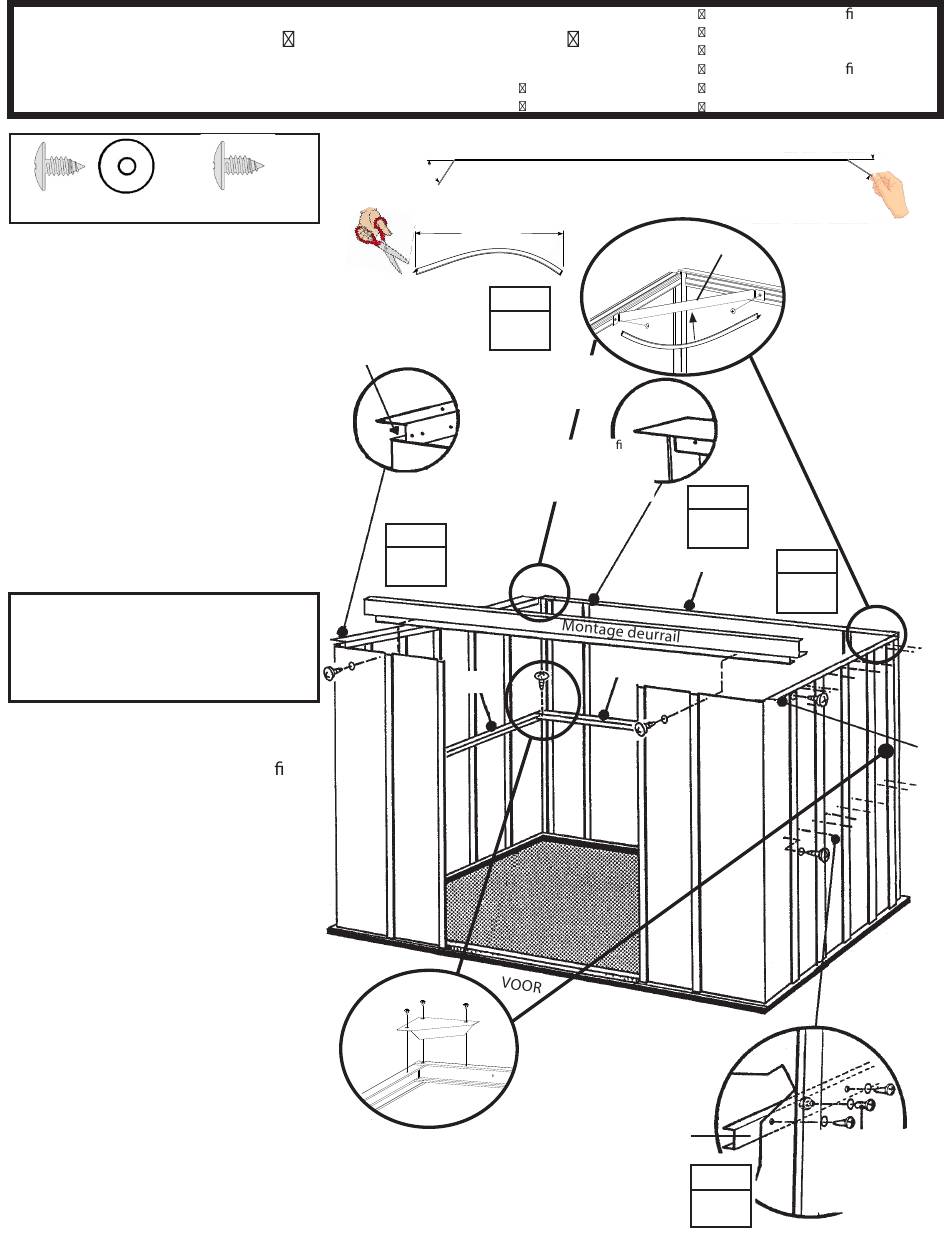

De hoofdframedelen geven de
zijmuren stevigheid en bieden een
oppervlak om de gevels, die het dak
ondersteunen, aan te bevestigen.
1
Bevestig de montage achter-
muurhoekprofiel binnen aan de
bovenkant van de achtermuur met
behulp van schroeven.
2
Bevestig de montage achter-
muurgleuf in het midden van de
achtermuur met behulp van schroeven.
OPMERKING
De bovenste zijde van de
zijmuurhoeken moeten tegenover de
buitenkant van het gebouw liggen.
3
Bevestig de zijmuurhoek-pro elen
van de binnenkant aan de bovenkant
van de zijplaten met behulp van
schroeven.
4
Bevestig de zijmuurgleuven in
het midden van de zijplaten met
behulp van schroeven. Bevestig
overlappingen in achterste hoeken met
schroeven.
5
Bevestig de montage deurrail
(gaten boven) aan de bovenkant van
de voormuurplaten met behulp van
Onderdelen benodigd voor
Frames
(10)
Gap
13/16"
(2,1 cm)
STAP
6481
10545
11234 Spie Riem (2)
67521 Randbekleding (1)
45
o
X2
11 1/2"
29,2 cm
67521
STAP
3
Zijmuurhoeken
Moeten tegenover
Buitengebouw liggen
Muurhoekpro elen
moeten gekeerd
zijn naar
binnenkant gebouw
5
10545
Detail van midden van
9925
plaat vastgeschroefd
aan muurgleuf
14
Muurhoekpro el achter
10565
Muurgleuf achterkant
9925
Muurgleuf zijkant
10545
Muurhoekpro el zijkant
10564
Montage deurrail
6481 Spie (2)
11234
11234
67521
STAP
1
10565
9925
4
STAP
4
(1)
(1)
(2)
(2)
(1)
45
o
STAP
2
10564
Bout en moer
gaan niet door
muurgleuf op
overlapping
