WAARSCHUWING
Als accukabels verkeerd worden verbonden,
kan dit schade aan de machine en de kabels tot
gevolg hebben en vonken veroorzaken. Hierdoor
kunnen accugassen tot ontploffing komen en
lichamelijk letsel veroorzaken.
• Maak altijd de minkabel (zwart) van de accu
los voordat u de pluskabel (rood) losmaakt.
• Sluit altijd de pluskabel (rood) van de accu
aan voordat u de minkabel (zwart) aansluit.
1. Pluskabel (+) van de accu
Belangrijk: Als de accu wordt verwijderd,
moet u ervoor zorgen dat de bouten van de
accuklembeugel weer worden gemonteerd
met de boutkoppen aan de onderkant en de
moeren aan de bovenkant. Als de bouten van
de klembeugels andersom zitten, kunnen zij in
aanraking komen met de hydraulische leidingen
als de maaidekken worden verplaatst.
8. Om corrosie van de accuklemmen te voorkomen,
moet hierop u een dun laagje Grafo 112X-vet (Toro
onderdeelnr. 505-47), vaseline of dunvloeibare
smeerolie aanbrengen.
9. Schuif het rubberen stofkapje over de pluspool om
eventuele kortsluiting te voorkomen.
10. Plaats het accudeksel.

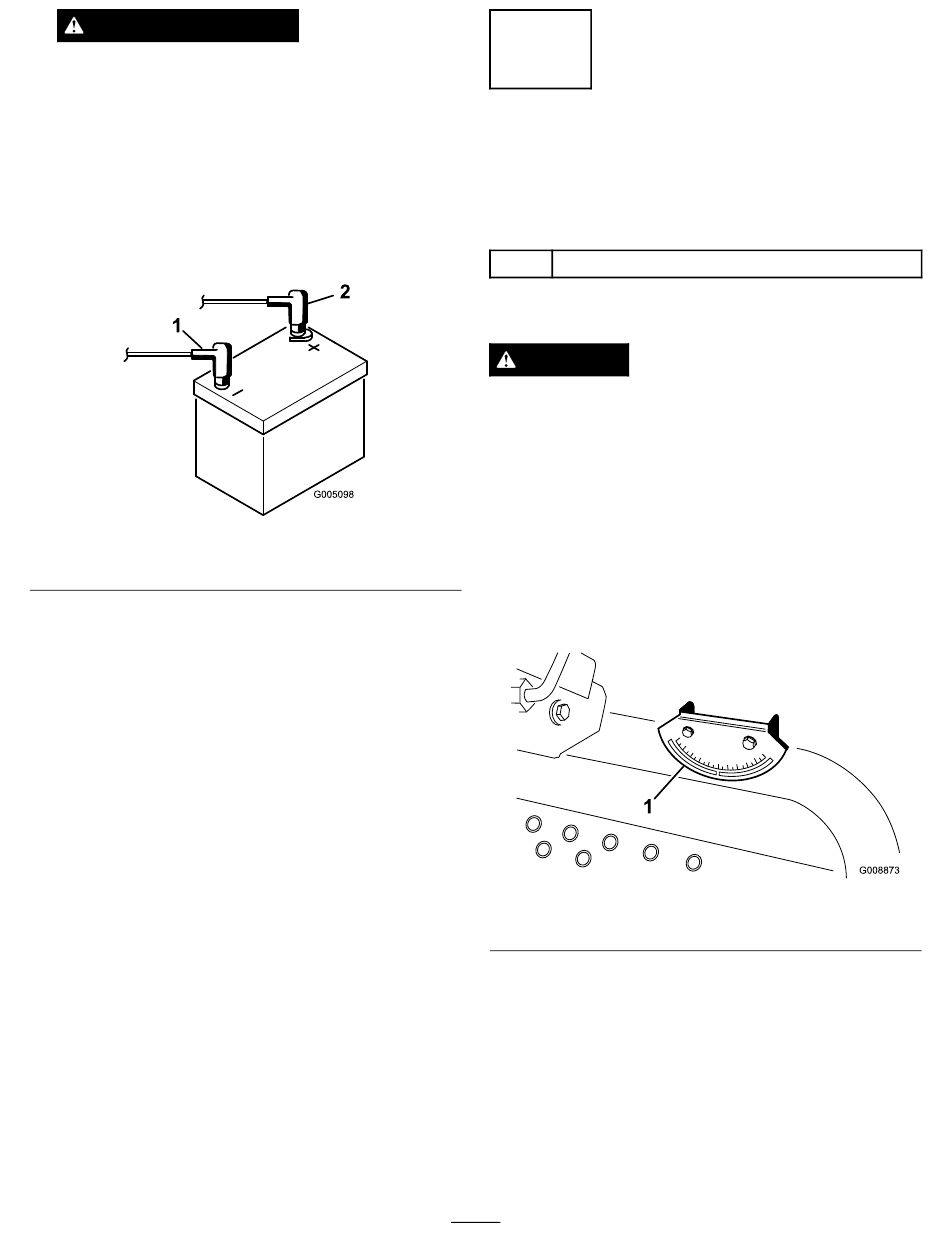

Figuur 4
2. Minkabel (-) van de accu
2
Hoekindicator controleren
(Uitsluitend modellen 30839
en 30843)
Benodigde onderdelen voor deze stap:
1
Inclinometer
Procedure
GEVAAR
Om het risico van lichamelijk of dodelijk letsel als
gevolg van omkantelen te verminderen, mag u de
machine niet gebruiken op hellingen die steiler zijn
dan 25 graden.
1. Parkeer de machine op een vlak, horizontaal
oppervlak.
2. Controleer of de machine horizontaal staat door
een inclinometer (geleverd bij de machine) op de
dwarsstang van het frame bij de brandstoftank te
plaatsen (Figuur 5). De inclinometer moet nul graden
aangeven gezien vanuit de positie van de bestuurder.
1. Hoekindicator
3. Als de inclinometer geen nul graden aangeeft, moet
u de machine naar een plaats rijden waar de meter
wel nul graden aangeeft De hoekindicator, die op
de machine is gemonteerd, moet nu eveneens nul
graden aangeven.
4. Als de hoekindicator geen nul graden aangeeft,
moet u de twee schroeven en moeren losdraaien
waarmee de hoekindicator aan de montagebeugel
is bevestigd, de indicator aanpassen zodat deze nul
graden aangeeft en de bouten vastdraaien.
17
Figuur 5
