nl | Stroomvoorziening
4.

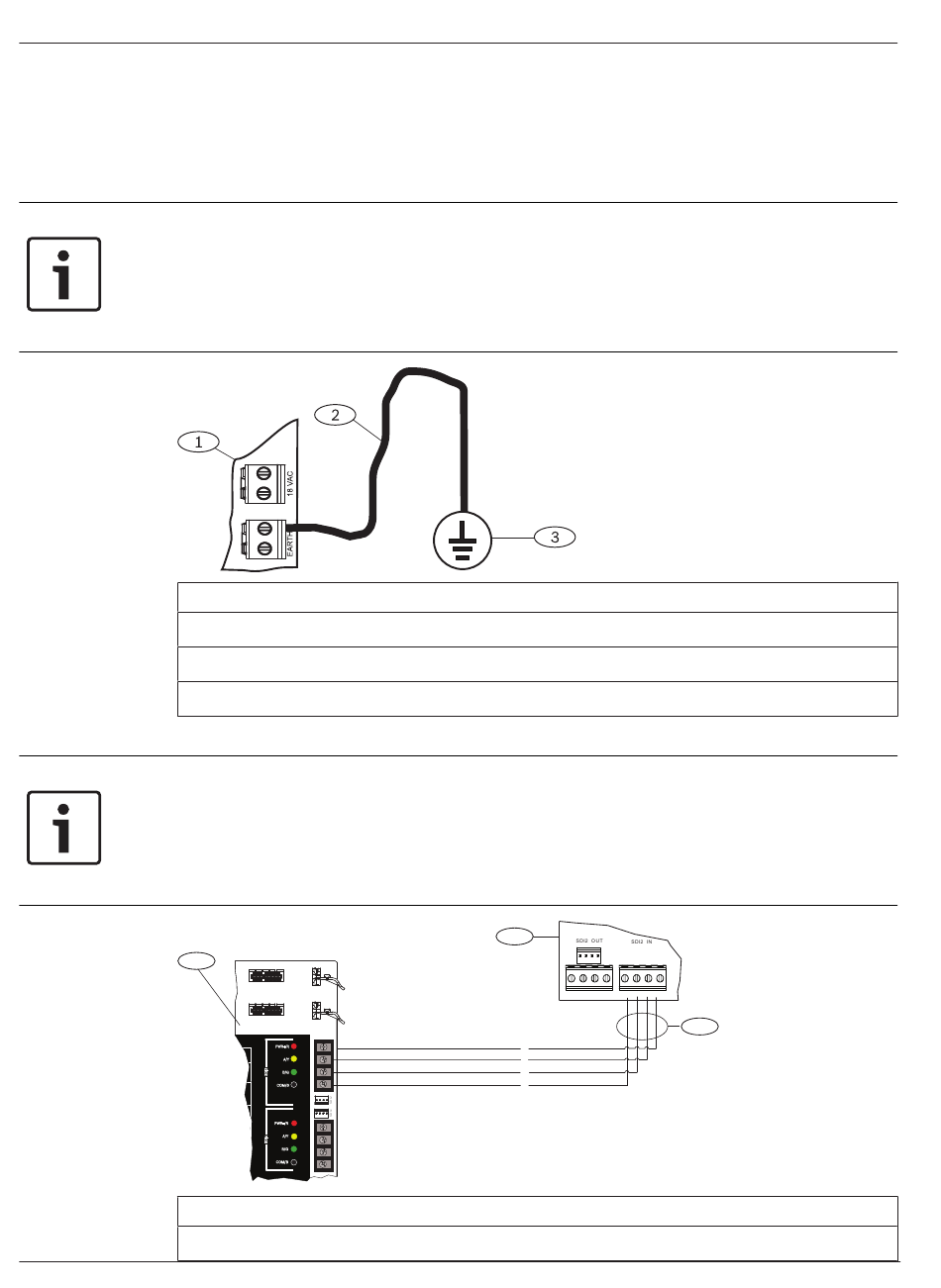

Aansluiten op de aarding
4
Bericht!
Aardingsreferentie
Gebruik geen telefoonaarding of elektrische aarding voor de verbinding met de aarde. Gebruik
een draad van 14 AWG (1,8 mm) tot 16 AWG (1,5 mm) voor de aansluiting.
Gebruik een aardingsstaaf of een koudwaterleiding als aardingsreferentie.
Leg de kabels zo dicht mogelijk bij de aardingsvoorziening.
Nummer ᅳ Beschrijving
1 ᅳ B520 Stroomvoorziening voor randapparatuur
2 ᅳ Draad van 14 AWG - 16 AWG (1,8 mm - 1,5 mm)
3 ᅳ Aardingsvoorziening (aardingsstaaf of koudwaterleiding)
Aansluiten op de inbraakcentrale
Bericht!
Aansluiten op de klemmen
Gebruik de aansluitklemmen met label PWR, A, B en COM voor SDI2 IN en sluit de module
aan op de bijbehorende SDI2-aansluitklemmen van de inbraakcentrale. Gebruik geen
verbindingskabels.
Gebruik een draad van 12 AWG tot 22 AWG (2,0 mm tot 0,6 mm).
1
Nummer ᅳ Beschrijving
1 ᅳ Inbraakcentrale
2020-01 | 12 | F.01U.368.372
Zet de module vast met de meegeleverde bevestigingsschroeven.
U kunt schade als gevolg van elektrostatische ontladingen en andere transiënte
elektrische pieken helpen voorkomen door het systeem aan te sluiten op de aarding
voordat u andere aansluitingen tot stand brengt.
MOD-2
MODULE RELEASE
MOD-1
PWR+/R
PWR+/R
30
29
28
29
A/Y
A/Y
olice
olice
B/G
B/G
28
27
ting
ting
COM/B
COM/B
27
26
ire
ire
26
26
PWR+/R
PWR+/R
A/Y
A/Y
25
25
B/G
B/G
24
24
COM/B
COM/B
23
23
2
PWR A B COM
R
Y
G
B
Installatiehandleiding
PWR A B COM
3
Bosch Security Systems B.V.
Control Panels
