Voorzorgsmaatregelen bij bedrading
1. Zorg ervoor dat u de stroom uitschakelt voordat u de bedrading regelt.
2. Wees in het bijzonder voorzichtig met het leiden van de bedrading.
Houd deze goed uit de buurt van de motor, de uitlaat enzovoort. Hitte
kan de draden beschadigen.
3. Als de zekering springt, controleert u of de bedrading juist is.
Als een zekering is gesprongen, vervangt u deze door een nieuwe
zekering met dezelfde stroomsterkte als de oorspronkelijke
(15 A-ZEKERING).
4. Verwijder om de zekering de vervangen de oude zekering aan de
achterkant van de eenheid en plaats de nieuwe. (Figuur 7)
Opmerking
Er zijn verschillende types zekeringhouder. Zorg ervoor dat de accuzijde geen
contact maakt met andere metalen onderdelen.
Na de aansluiting zet u het koord ter bescherming
vast met een klem of met isolatieband.

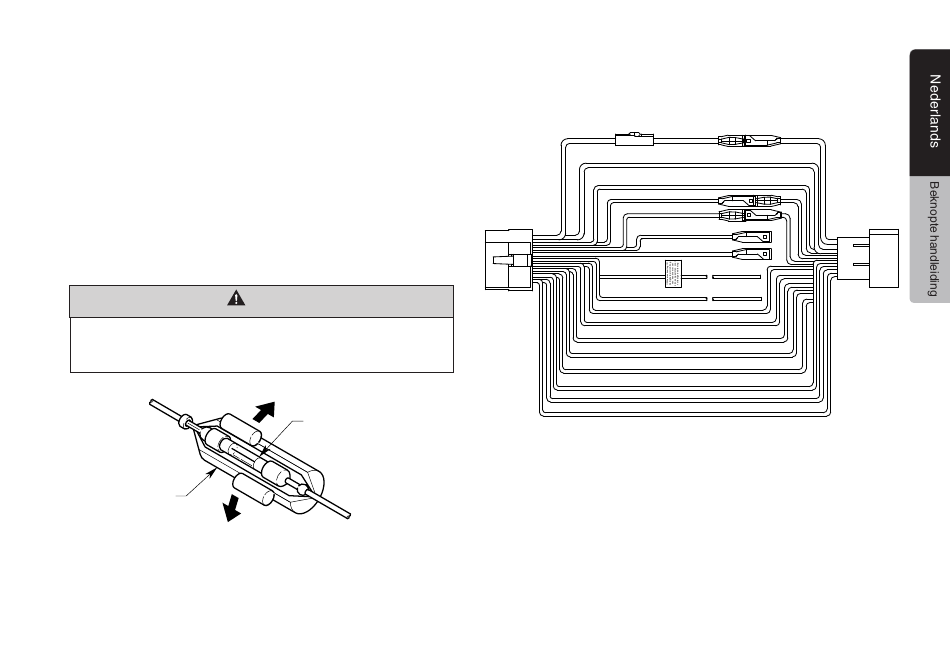

Zekeringhouder
LET OP
Zekering
(15A-zekering)
Figuur 7
Geel
15A
Zwart
Oranje/wit
Blauw
Rood
Bruin
Blauw/wit
Grasgroen
Paars/wit
Paars/zwart
Paars
Grijs/zwart
Grijs
Wit
Wit/zwart
Groen
Groen/zwart
Opmerking:
* 1: Verbinding maken met de PHONE MUTE-aansluiting
Dit dempt het geluid als de voedingsdraad een negatief signaal of
aardingssignaal ontvangt.
BACK-UP
GND
VERL.
AUTO ANT
ACC
TELEFOON INT
AFSTAND
PARKEREN
ACHTERUIT
RR-
RR+
FR-
FR+
FL+
FL-
RL+
RL-
