NEDERLANDS

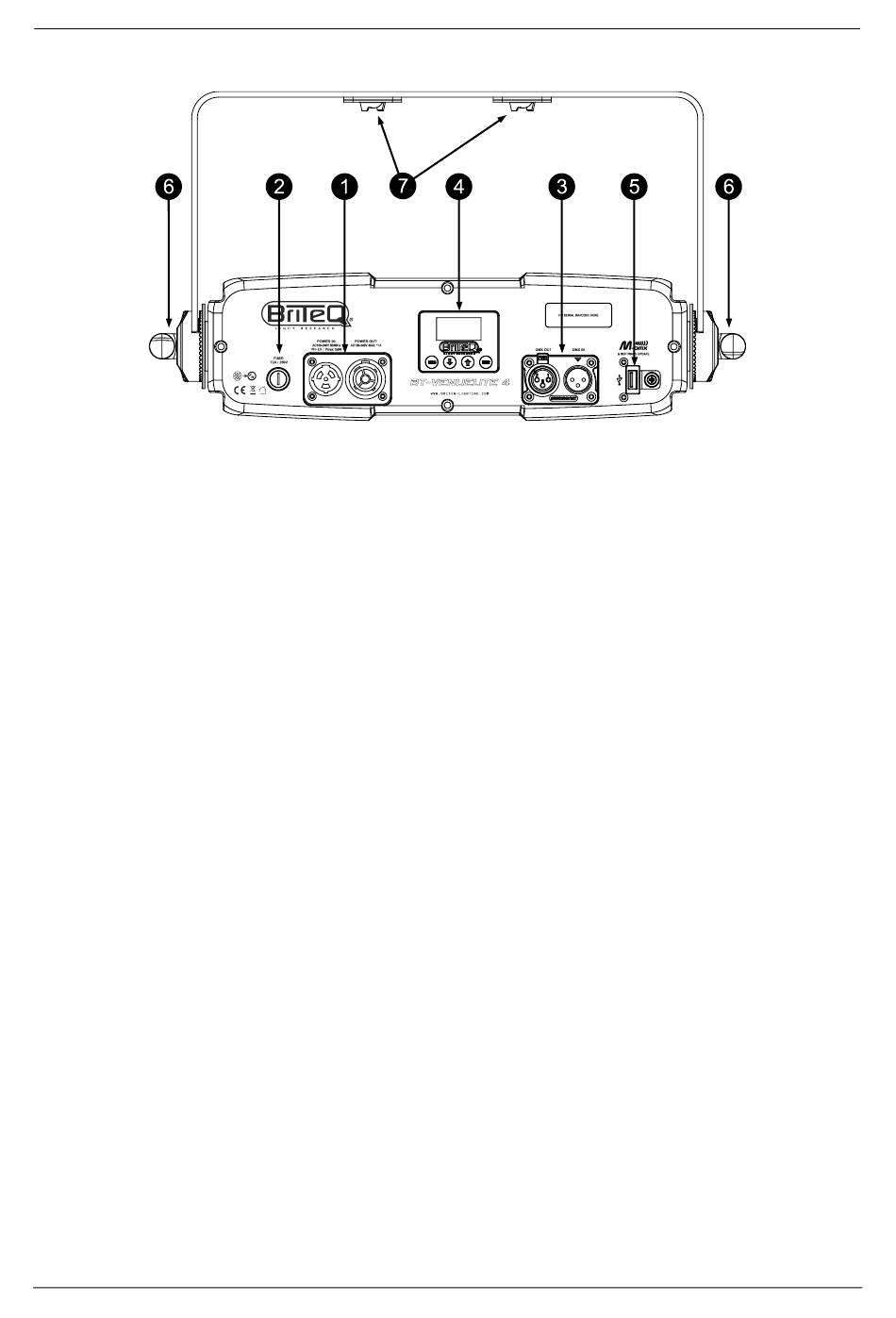

OMSCHRIJVING:
1. MAINS IN / OUTPUT: er zijn 2 versies:
•
Standaardversie (voor podium-/verhuurgebruik): Uitgerust met connectoren, sluit hier de
meegeleverde netkabel aan, je kunt tot max. 3 apparaten in serie schakelen. Ingang en uitgang
worden zonder zekering met elkaar verbonden.
•
Versie voor vaste installatie: Dit is een optionele module met wartels. Je kunt gemakkelijk een
voedingskabel met losse, gestripte draadeinden installeren. (zie elektrische installatie)
Tip: Kijk op onze website voor speciale kabelassemblages die zowel voeding (3x1,5mm² met Neutrik
®
PowerCON
TRUE1) als gebalanceerd signaal (XLR 3-pins) in één kabel bevatten. Er zijn verschillende
lengtes beschikbaar: 1,3m, 3m, 5m en 10m, erg handig!
2. ZEKERHOUDER: Geschikt voor een standaard 5x20mm glaszekering (T2A / 250V). Altijd vervangen door
een zekering met exact dezelfde specificaties!
3. DMX IN/OUTPUT: er zijn 2 versies:
•
Versie voor vaste installatie: Dit is een optionele module met wartels. Je kunt gemakkelijk een
DMX-kabel met losse, gestripte draadeinden installeren. (zie elektrische installatie)
•
Standaardversie (voor podium-/verhuurgebruik): Voorzien van connectoren, sluit gebalanceerde
signaalkabels van goede kwaliteit aan met 3-pins of 5-pins XLR-connectoren.
4. DISPLAY & TOETSEN: alfanumeriek OLED-display en waterdichte aanraaktoetsen om verschillende
opties van het instellingenmenu te selecteren:
•
MENU-toets: gebruikt om door de verschillende menuopties te bladeren of om een menuoptie te
verlaten.
•
▼-toets: om naar de volgende menuoptie te gaan of om een parameterwaarde te verlagen.
•
▲-toets: om naar de vorige menuoptie te gaan of om een parameterwaarde te verhogen.
•
ENTER-toets: gebruikt om een menuoptie te selecteren of een instelling te bevestigen.
5. USB-aansluiting: Let op: deze USB-aansluiting heeft 2 functies. Belangrijk: de gewenste functie voor de
USB-aansluiting moet eerst worden geselecteerd in het instellingenmenu!
• Draadloze DMX-dongle: deze USB-connector maakt het heel eenvoudig om draadloze DMX aan het
apparaat toe te voegen! Voeg gewoon de (optionele) WTR-DMX DONGLE van BRITEQ
krijgt draadloze DMX! Volg de procedure in de gebruikershandleiding die bij de WTR-DMX DONGLE
®
van BRITEQ
LIGHTING.COM (bestelcode: 4645).
• Firmware-update: je kunt de firmware-updatebestanden downloaden van onze website en deze op
een (FAT32 geformatteerd) USB-geheugen plaatsen. Zie de optie "USB Input Mode" in het hoofdstuk
"SETUP MENU".
Opmerking: firmware-updates kunnen ook worden uitgevoerd met de DMX-ingang en (optionele)
FIRMWARE UPDATER 2+ (bestelcode: B05019).
6. VERGRENDELD KANTELMECHANISME: gekarteld 180° mechanisme met kantelhoek, een metalen
knop wordt gebruikt om de kantelpositie gemakkelijk aan te passen, zonder gereedschap te gebruiken.
7. OMEGA BRACKET GATEN: voor verhuur zijn deze gaten met een tussenafstand van 106 mm aangepast
om 1 OMEGA beugel (klein model) te installeren.
BRITEQ
®
wordt geleverd. De aparte WTR-DMX DONGLE is verkrijgbaar via WWW.BRITEQ-
3/13
GEBRUIKSAANWIJZING
BT-VENUELITE4
®
toe en je
