STROOMVEREISTEN
• ALLEEN GEKWALIFICEERDE
ELEKTROTECHNICI
MOGEN VOEDING OP
HET GEREEDSCHAP
AANSLUITEN.
• Controleer of de elektrische bron voorzien
is van een correcte aarding om het risico
op een elektrische schok te beperken.
• Schakel de stroomvoorziening van het
gereedschap altijd uit voordat u enige
afstellingen aan het gereedschap verandert
of enig onderhoud uitvoert.
• Wijzig de plug IN GEEN GEVAL.
Niet-naleving van deze instructies kan leiden
tot de dood of tot ernstig persoonlijk letsel.
Het VE414/415MC gereedschap is ontworpen voor
gebruik met een 3-fasenvoeding van 230/460-volt /
60-Hz of een 3-fasenvoeding van 380/400-volt /
50/60-Hz .
Het gereedschap wordt verzonden inclusief de
bedradingsset voor gebruik met 230 volt, tenzij
anders vermeld in de bestelling . Om het gereedschap
te voorzien van een bedrading voor gebruik met
460 volt, zijn de volgende conversies noodzakelijk .
Raadpleeg de elektrische schema's in de lijst
met reparatieonderdelen RP-VE414/415MC en
de informatie vermeld op het typeplaatje op de
aandrijfmotor van het gereedschap en op de motor
van de hydraulische pomp .
Alle onderdelen van het gereedschap zijn geaard naar
het frame van het gereedschap . Zorg ervoor dat ook
het frame van het gereedschap goed geaard is .
Voor andere spanningen en frequenties, neemt u
contact op met Victaulic . OPMERKING: Indien het
gereedschap werd besteld voor een andere spanning,
is er geen bijkomende bedrading nodig .
REV_D
GEVAAR
AANSLUITING VAN DE VOEDING

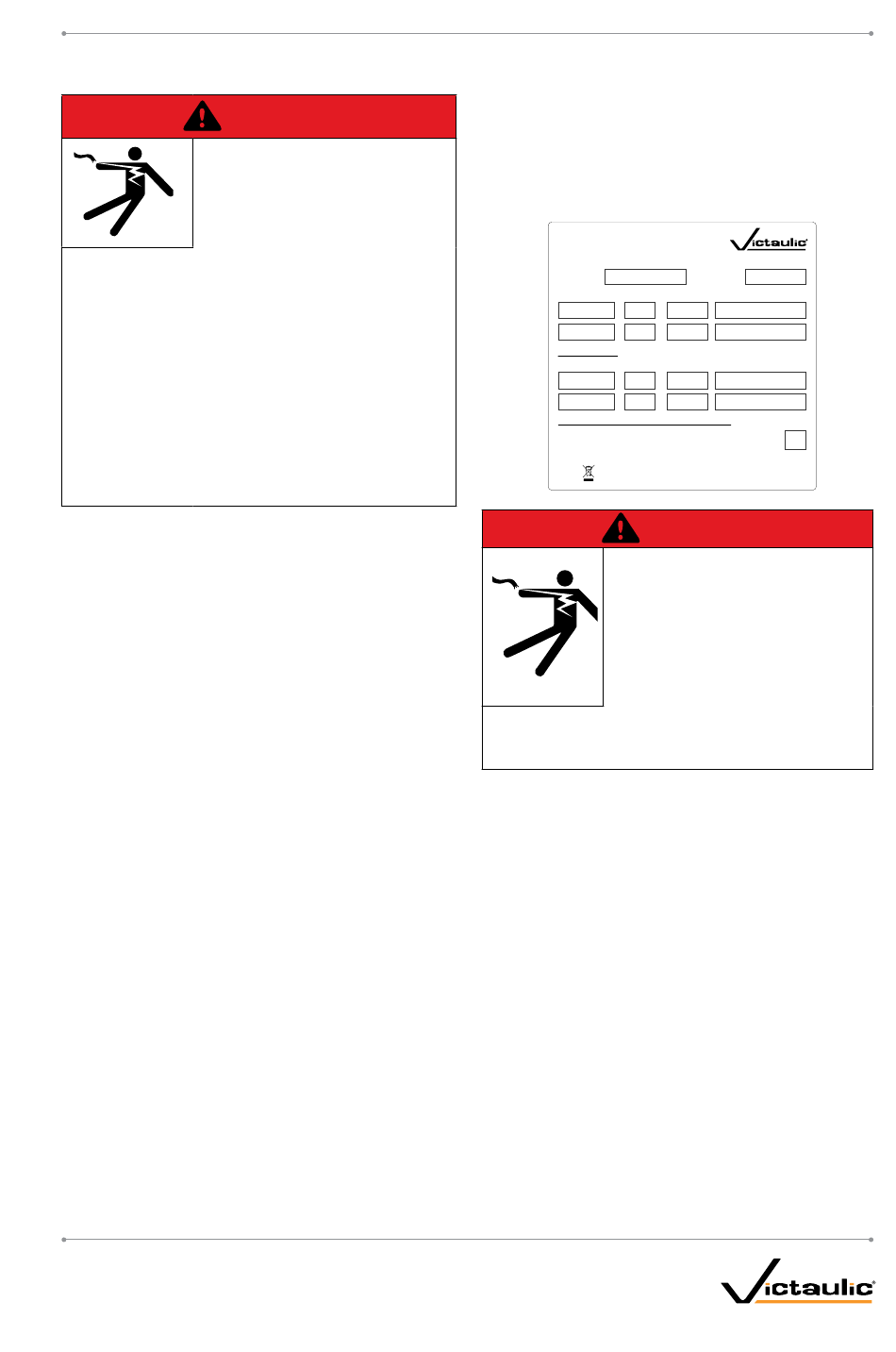

Elk VE414/415MC gereedschap is voorzien van
een label op de elektrische behuizing, dat de
spanningswaarden voor het gereedschap aangeeft
(zie het voorbeeld hieronder) . Dit label moet worden
geraadpleegd om correcte installatie van het
gereedschap te garanderen .
VE414
SERIAL NO.
VOLTS
PHASE
230
3
460
3
DRIVE MOTOR:
VOLTS
PHASE
230
3
460
3
SHORT CIRCUIT INTERRUPTING CAPACITY 5,000 AMPS
• GEAR OIL – AGMA 7
• HYDRAULIC OIL – HIGH-PRESSURE, ANTI-WEAR ISO GRADE 32
• BEARING LUBE – ANTI-WEAR, EXTREME PRESSURE NLGI GRADE 2
Victaulic Company World Headquarters
4901 Kesslersville Road • Easton, PA 18040
GEVAAR
• ALLEEN GEKWALIFICEERDE
ELEKTROTECHNICI
MOGEN VOEDING OP HET
GEREEDSCHAP AANSLUITEN.
• Het gereedschap moet juist
geaard zijn.
Niet-naleving van deze instructies kan leiden
tot de dood of tot ernstig persoonlijk letsel.
Het VE414MC gereedschap is uitgerust met een
#10/4 kabel (3 stroom, 1 aarding) en is ingesteld
voor een 3-fasenvoeding van 230-volt, 60-Hz, tenzij
uitdrukkelijk anders vermeld op de bestelbon .
Als 460 volt wordt gebruikt, zorg er dan voor dat
de juiste conversies worden uitgevoerd, waaronder:
motoraansluitingen, vervanging van zekeringen,
wissels van thermische overbelastingseenheden en
transformatoraansluitingen . Raadpleeg voor volledige
informatie het elektrische bekabelingsschema op
pagina 40 .
Na aansluiting op de voeding moet het gereedschap
worden gecontroleerd op zijn correcte draairichting .
DATE MFD.
HERTZ
FULL-LOAD CURRENT
60
17.8 AMPS
60
8.9 AMPS
HERTZ
FULL-LOAD CURRENT
60
12.6 AMPS
60
6.3 AMPS
ELECTRICAL
ASSEMBLY DWG.
R-740-414-SCH
REVISION LEVEL
Manufactured in
Canada
victaulic.com
12934 Rev. A R512934LBL
