Montagehandleiding ECQ

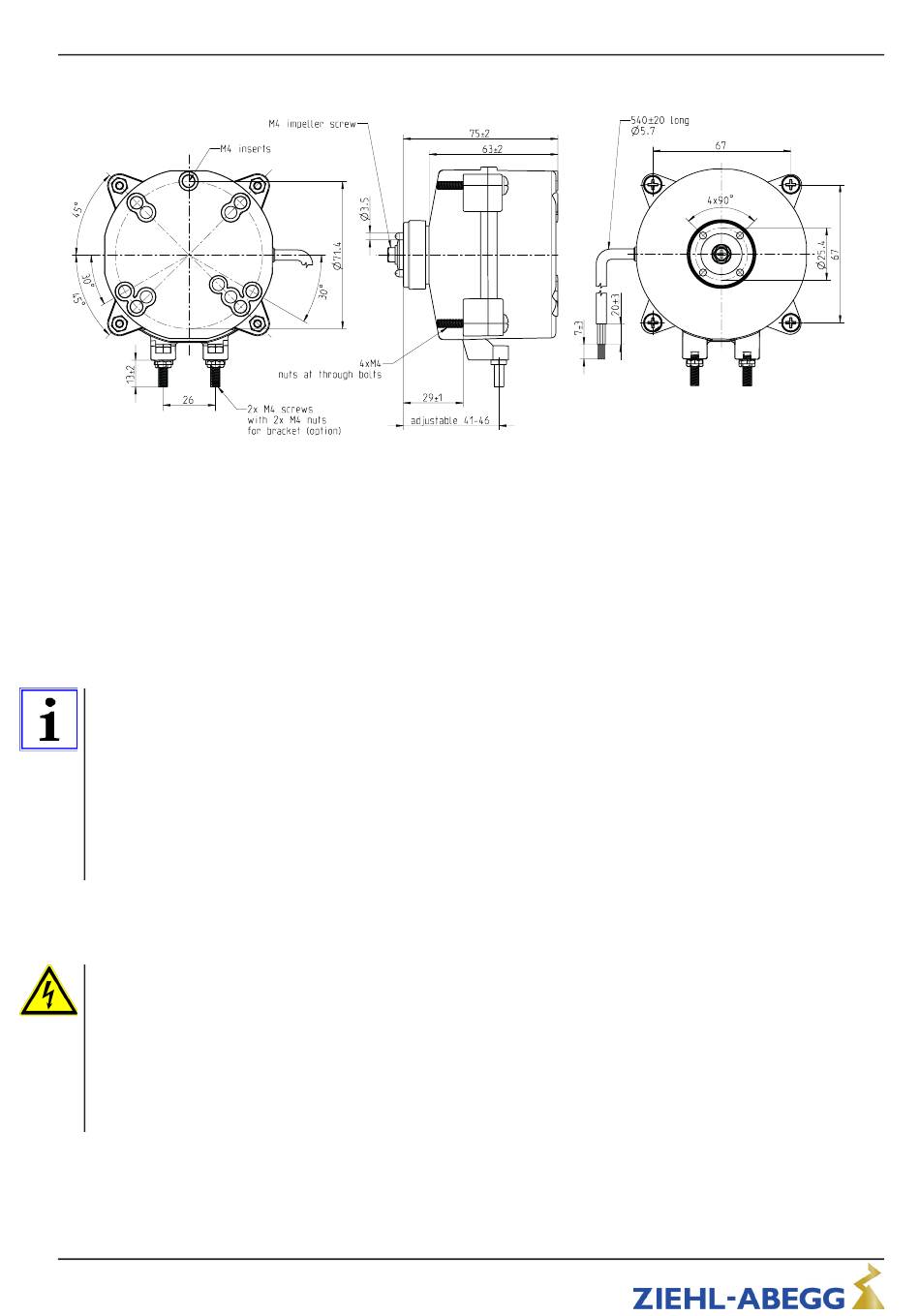

Afmetingen [mm]
Aanhaalmomenten van de bevestigingselementen:
M4 moeren aan tapeinden: 1,2 - 1,6 Nm
M4 schroef vleugelwiel: 1,2 - 1,6 Nm
M4 inpersmoeren: 1,1 - 1,5 Nm; inschroefdiepte max. 5,5 mm
M4 moeren voor bevestigingshoeken: 1,2 - 1,6 Nm
4.2 Aansluitleiding & Aansluitkast
Informatie
•
De aansluiting van de kabeluiteinden aan de buitenste stroomcircuits moet of buiten
het explosiegevaarlijke gebied plaatsvinden of in een explosiebeschermde
aansluitkast met ontstekingsbeschermtype "n".
•
Bij verhoogde belasting (natte ruimten, opstelling in de open lucht) aansluitleidingen
van waterafvoerbochten voorzien. Bij de montage van een aansluitkast in de nabijheid
van de motor moet deze lager dan de motor gemonteerd worden zodat gewaarborgd
is dat er geen water door de aansluitleidingen in de motor kan binnendringen.
4.3 Aansluiting van de motor
Gevaar door elektrische stroom
•
De netspanning moet overeenkomen met de kwaliteitskenmerken van de EN 50160
en de gedefinieerde normspanningen van de IEC 60038!
•
Het apparaat mag alleen aan stroomcircuits worden aangesloten die met een alpolig
scheidende schakelaar kunnen worden uitgeschakeld.
•
De exploitant van het apparaat is verantwoordelijk voor de EMC-compatibiliteit van de
gehele installatie volgens de lokaal geldende normen.
L-BAL-F071-NL 1642 Index 001
Art.-nr. 00703698-NL
9/16
Installatie
03060-NN01
04.09.2014
