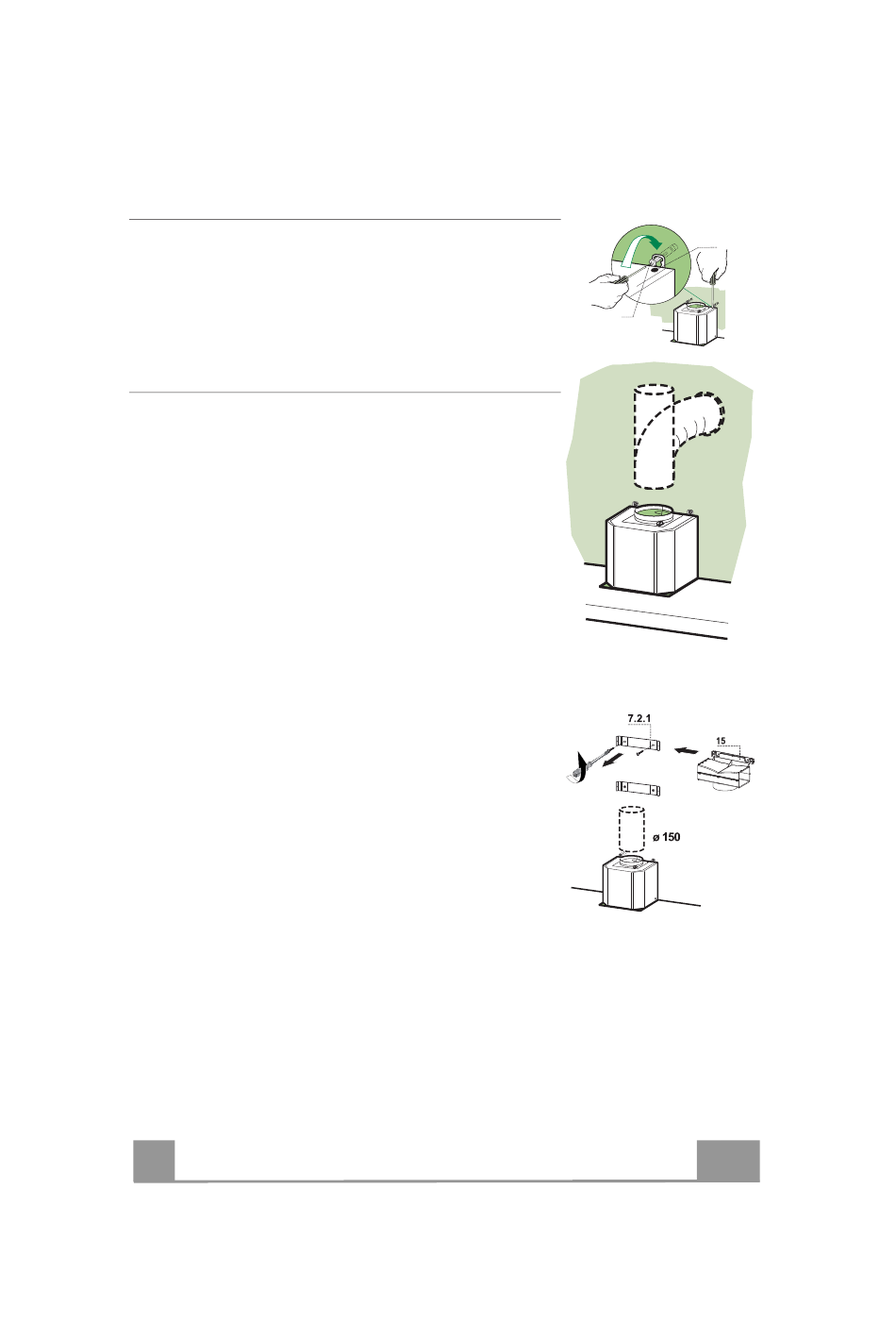

Montage van de Wasemkap
• Alvorens de wasemkap vast te haken, de 2 schroeven Vr, die
zich op de bevestigingspunten van de wasemkap bevinden,
aanhalen.
• Haak de wasemkap vast aan de schroeven 12a.
• De dragende schroeven 12a definitief aanhalen.
• Draai aan de schroeven Vr om de wasemkap recht te hangen.
Aansluitingen
LUCHTUITLAAT AFZUIGVERSIE
Bij installatie in afzuigversie, moet u de wasemkap met de uit-
laatleiding verbinden door middel van een starre of buigzame lei-
ding van ø 150 mm, naar keuze van de installateur.
• Zet de leiding vast met geschikt leidingklemmen. Het benodig-
de materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve
koolstof.
LUCHTAFVOER MODEL MET LUCHTCIRCULATIE
• Draai de 2 schroeven die de bovenste beugel 7.2.1 bevestigen
los.
• Draai het verbindingsstuk van de luchtuitlaat 15 met de 2
eerder verwijderde schroeven op zijn plaats vast.
• Sluit het verbindingsstuk 15 op de uitgang van de afzuigkap
aan met een buis of slang van ø150 mm, naar keuze van de
installateur.
• Controleer of een geurfilter met actieve koolstof aanwezig is.
1/
Vr
12a
ø 150
8
87
